Gibt es eine Erweiterung die meine Zeichnung prüft optimiert und repariert?
Ich zeichne gerne mit Sketchup (2D/3D), weil es so einfach ist.
Mit den 2D Zeichnungen habe ich manchmal Probleme das mein CAM Programm sagt, das es offene Konturen gefunden hat.
Es geht um Schnitte für Teile oder Ausschnitt also an welcher Seite der Kontur, das Plasmagerät entlang fahren soll.

Vielen Dank für eure Hilfe.

Moin und Hallo,

ich habe ein Brett mit Ausschnitt, dessen Kanten ich abrunden will. Das hat mit dem Folgemir so nicht geklappt. Ich habe mir geholfen, indem ich einen Viertelstab aufgesetzt habe, anschließend mit Pushpull die Oberfläche hochgezogen, und dann die Unterseite um den gleichen Betrag hochgeschoben.

Das muss doch auch einfacher gehen????

@ Norbert und alle Experten
Ich benutze z.Zt. SU Make 2016 unter Windows 10 32 bit. Als Anfänger komme ich damit ganz gut zurecht. Weiß aber nicht ob ein Update s. o. trotzdem sinnvoll für mich ist? Ich scheue ein wenig die Umstellung auf 64 bit, da ich nicht absehen kann, ob meine Programme und Treiber weiterhin problemlos laufen werden? Was sagen die Experten? Sollte ich die Umstellung trotzdem vornehmen? Brächte das wirkliche Vorteile für mich?

Gruß Ernst

Hallo Leute,
um eine Spiralfeder für den 3D-Druck zu erstellen habe ich, in Anlehnung an eine You-Tube-Anleitung zur Erstellung eines Gewindes, eine Spirale mit einem Durchmesser von 6000mm erstellt (s.u.*) und an den Beginn der Spirale einen Kreis mit einem Durchmesser von 3000mm gesetzt.

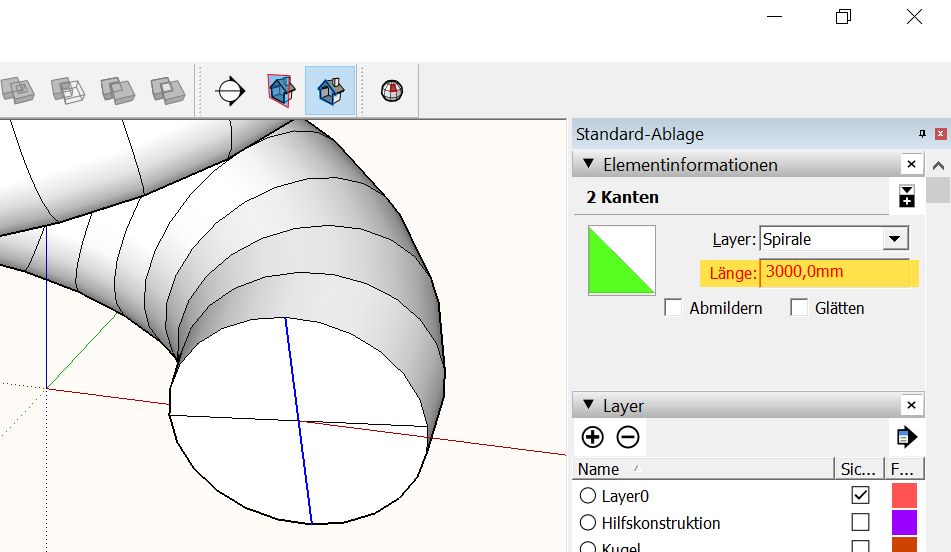

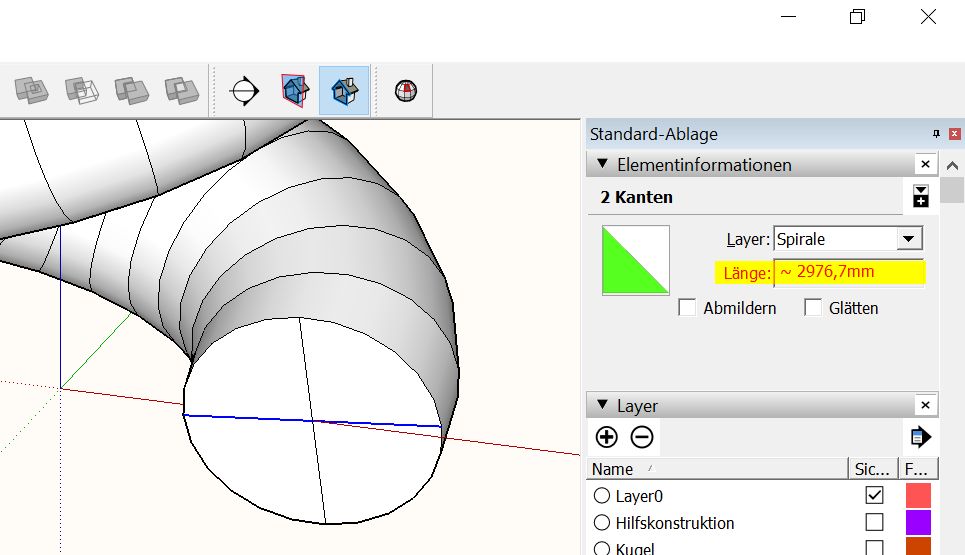

Wenn ich jetzt die Spirale als Pfad auswähle und die Kreisfläche mit "Folge mir" entlang der Spirale extrudiere, so entsteht die gewünschte Spiralfeder. Beim Nachmessen habe ich jedoch festgestellt, dass der Durchmesser der "Feder" nicht mehr exakt 3000mm beträgt, sondern aus dem ursprünglichen Kreis ein Oval mit 3000mm Höhe und 2976,7mm Breite entstanden ist - also eine Abweichung in der Horizontalen von knapp 1%.

Wer weiß warum? Rundungsfehler bei der Berechnung?

Grüße Uli


*(Kreis erstellen - Kreis auflösen - Kreis beliebig extrudieren - Oberfläche des entstandenen Zylinders löschen - Bodenfläche mit den vertikalen Linien um 15° drehen, so dass die Linien schräg stehen - Bodenfläche löschen - Linien auf blauer Achse durch Verschieben kopieren und auf die ursprünglichen Linien setzen - Vorgang 23x kopieren - aus dem entstandenen "Gitter" eine Spirallinie auswählen und den Rest löschen - die Spirallinie vertikal auf die benötigte Steigung skalieren - die entstandene ansteigende Kurve verschieben/kopieren und auf der blaue Achse auf die Ursprungskurve setzen - den Vorgang wie benötigt x-mal kopieren - Spirale fertig)

Angehängte Dateien

Thumbnail(s)


Hallo Leute,
hoffe es gelingt mir überhaupt eine Frage zu stellen, bin erstmals in einem Forum.
Seit neuestem springen die layer nach oben oder unten, sobald ein Häkchen gesetzt wird, um die auszublendend Elemente/ Layer auszublenden. Beim Wiederanhaken ist dann ein anderer layer an der Cursuerposition, sodaß man die Layer immer neu suchen muß. Habe in der Zwischenzeit das Programm neu aufgesetzt, ohne Erfolg. Am Laptop hingegen ist alles ok.
Weiß wer Rat?

Danke Jasenko

Mache gerade die ersten Gehversuche und komme nicht so recht weiter.
Ich würde gerne diese erwähnte Willkommenseite finden wo oder die Seite mit den ganzen Menues oben und an den Seiten.
Bitte um Hilfe
LG Dieter

Hallo Leute,

ich hab gestern versucht eine geschlossene fläche mit einer Bezier Kurve hinzubekommen und bin gescheitert. Mit Curviloft kann komm ich nahe ans gewünschte Ergebniss dran aber weil ich es mit Bezier Kurve möchte macht es das ganze für mich schwieriger. Hat jemand eine Lösung bzw. weis eine Extension die das kann?  Im Anhang schick ich auch die Zeichnung mit.

LG Andreas

Angehängte Dateien

  issue1.skp (Größe: 167,44 KB / Downloads: 327)

Ich hab letztes Jahr Sketchup probiert, es war für eine einzige Aufgabenstellung (Abschattung eines Gebäudes mit Geo-Identifikation (oder wie das hieß) und Animation). Es war genau das, was ich brauchte.

Dabei habe ich die Sketchup Testversion verwendet und war begeistert wie gut das geht. Leider hat sich das Projekt jetzt um Monate verzögert. Jetzt kann ich das mit der Testversion jetzt nicht mehr machen, es kommt immer eine Fehlermeldung daß ich die Vollversion kaufen soll...
...Aber die Vollversion für 700€ kann ich mir einfach nicht leisten und ist schon heftig für ein einziges Projekt...

Gäb's noch andere Möglichkeiten (z.B. die Ausbildungsversion zu bekommen), die o.a. Aufgabenstellung erledigt?
Natürlich bin ich nicht in Ausbildung (bin schon 70) und kann solche Nachweise nicht erbringen...

Oder kennt jemand günstigere Alternativen, mit dem ich das machen kann...

Gruß
Wolfgang

Moin,

ich benutze  Sketchup Make 2017 und benutze häufig "Mit Foto abgleichen..." um gezeichnete Objekte in ein Foto zu bauen.
Das funktioniert, wie ich finde, super und vor allem einfach und schnell.

Leider passiert es häufiger, dass die Fotos falsch ausgerichtet sind. Das heißt, ich müsste es eigentlich um 90° drehen.

Geht das innerhalb von Sketchup? Oder habt ihr da eine Lösung? In Windows wird das Bild immer korrekt angezeigt.

Beste Grüße
Pierre

Hallo Freunde,
beim Modellieren passiert es mir häufig, dass mir Flächen abhanden kommen. Wenn ich es rechtzeitig bemerke, fang ich sie mit der Zurück-Funktion wieder ein. Wenn das nicht mehr möglich ist, versuche ich es mit dem Rechteck- oder Linienwerkzeug. Aber auch das funktioniert bei Flächen, die Objekte enthalten, nicht immer. Zum Beispiel eine Hauswand, die Fenster enthält: Die Wand war mit Backsteinen um die Fenster herum texturiert. Durch irgendwelche Manipulationen, die ich nicht mehr nachvollziehen kann, waren plötzlich alle Fenster voller Backsteine. Ich kriege den korrekten Zustand einfach nicht wieder hin. Muss ich jetzt wieder ganz von vorne anfangen, oder gibt es Möglichkeiten, die Flächen wieder voneinander zu trennen?
Sicher eine Anfängerfrage, aber ich bin ja auch einer!
Gruß Ernst
