Sketchup Make 2016 ärgert mich seit einiger Zeit damit, dass es eine Art "Schnitt" bei der Darstellung der Zeichnung anzeigt.
Wenn meine Zeichnung eine gewisse Anzahl an Elementen (in der vorliegenden Zeichnung sind es fast 9000) aufweist, werden die Objekte plötzlich nicht mehr vollständig angezeigt, sonder so, als wäre in der ISO-Ansicht / Orbit oeine Schnittebene eingeschaltet, was jedoch definitiv nicht der Fall ist. Schaltet man auf die Standardansichten (oben, vorn, links usw.), sind alle Objekte wieder vollständig zu sehen.
früher klappte es bei mir immer problemlos, verschiedene Szenen (in einer Animation) zu haben, in denen verschiedene Komponenten ein- bzw. ausgeblendet sind.
Nun will mir das nicht mehr gelingen. Will heißen, wenn ich eine Komponente in einer Szene ausblende, dann ist die Komponente auch in allen anderen Szenen ausgeblendet.
Wie schaffe ich es, dass die Komponente nur in einer Szene ausgeblendet ist, und in den anderen Szenen weiterhin eingeblendet bleibt?
einmal umgekehrt in die Runde gefragt: gibt es Tipps für einen möglichst "idiotensicheren" Workflow von 3D-CAD nach SketchUp (diesmal unter der Voraussetzung, dass SketchUp Pro zur Verfügung steht -- derzeit als Trial).
Ziel wäre einfach, 3D-CAD so nach SketchUp zu transferieren, dass zumindest die elementare (äußere) Geometrie erhalten bleibt, so dass man noch kleinere Änderungen vornehmen bzw. überflüssiges löschen kann, und schlussendlich das ganze in der gewünschten Ansicht (als vektorielle Strichzeichnung) nach 2D exportieren.
Zwar gibt es die offizielle Anleitung von SketchUp. Diese möchte ich dem Kunden aber möglichst erstmal nicht zumuten. Wer den Datenaustausch mit Ingenieuren kennt, weiß, dass man normalerweise ein JPEG bekommt (wenn man Glück hat, ist es sogar höher aufgelöst als ein Screenshot :) -- und alle Wünsche, die darüber hinausgehen, die geschätzten Kollegen Konstrukteure oft schnell überfordern.
Von daher wäre es klasse, wenn Tipps oder Erfahrungen vorliegen würden, wie man hier am besten "wasserdicht" vorgeht.
Perfekt wäre es, wenn es einen Weg gäbe, 3D-CAD in einer ähnlich hervorragenden Qualität und einfachen Handhabbarkeit nach SketchUp zu bringen, wie sie zumeist bei 3D-PDF Dateien vorliegt (vgl. typisches Beispiel anbei).
ich hatte mal die Erweiterung mit der man ein Gitter erstellen konnte und auf diesem dann frei Linien zeichnen konnte, welche auf dieses Gitter (Achsen) gebunden waren und anschließend einfach das Gitter entfernen. Hab jetzt schon etwas gesucht, konnte es aber nicht mehr finden. Habt ihr ne Idee ob es das noch gibt?
Ich hab ne Fototextur importiert und würde gerne mit der Pipette eine RGB Farbe ermitteln um diese an einer anderen Oberfläche einzufügen. Bisher mach ich das immer mit einem Bildbearbeitungsprogramm. Wisst ihr ob es dafür auch eine Erweiterung gibt?
wir suchen nach einer Lösung CAD Dateien georeferenziert in SketchUP einzuladen. Der Import funktioniert problemlos solange wir nah genug am Nullpunkt sind. Darauf weißt die SketchUP Hilfe auch hin. Nur ist es für unsere Planungen unumgänglich georefernziert zu arbeiten.
In unseren Zeichnungen sind Koordinaten wie x = 395000, y = 5750000 ganz gewöhnlich. Wenn wir diese dwgs/dxfs in SketchUP einladen, funktioniert der Import sogar, nur danach werden keine Elemente in der Datei angezeigt. Befehle wie 'Alles anzeigen' helfen da auch nicht. Es liegt nicht an der Anzahl der eingeladenen Elemente. Wir haben es auch mit einzelnen Linien versucht.
Wir lösen das Problem derzeit damit, dass wir die ersten 3 oder 4 Stellen der Koordinaten kürzen und mit kleineren Koordinaten in SketchUP importieren. Das geht zwar, ist aber sicherlich nicht die effizienteste Lösung. Gibt es eine Möglichkeit auch in großer Entfernung vom Nullpunkt in SketchUP zu arbeiten? Falls da jemand eine Lösung parat hat, wäre ich sehr dankbar.
Wir arbeiten mit SketchUP Pro 2018 (18.0.16975 64 Bits), Windows 7, NVIDIA GeForce GTX 1060 3 GB. Falls weitere Infos notwendig sind, bitte melden.
Vielen Dank und mit freundlichen Grüßen
Simeon Kubbat
Ingenieurgesellschaft Dr. Nacken mbH

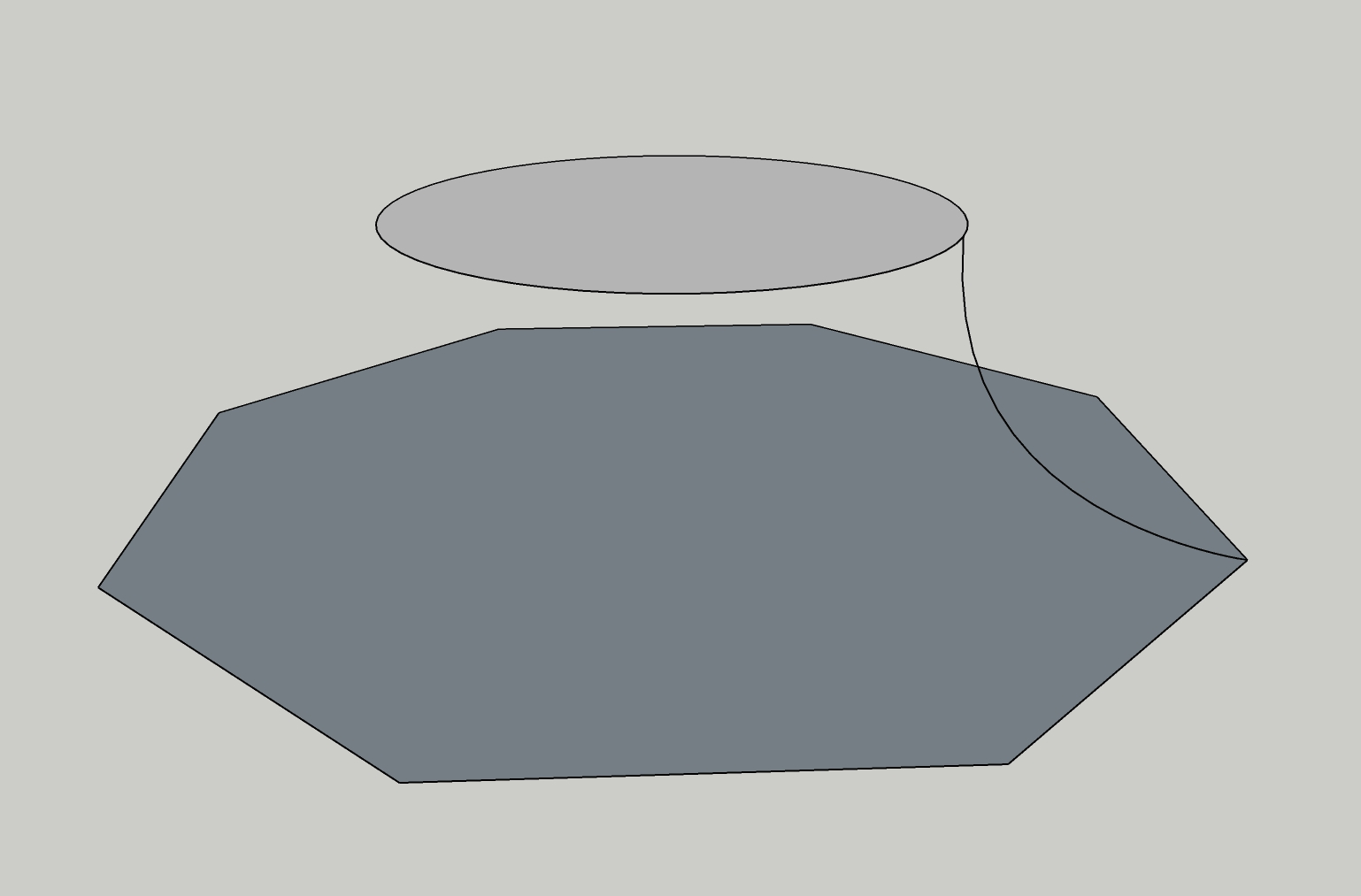

ich habe Schwierigkeiten bei einer Konvertierung in eine STL-Datei. Bei dem Model handelt es sich um eine doppelte Spirale.

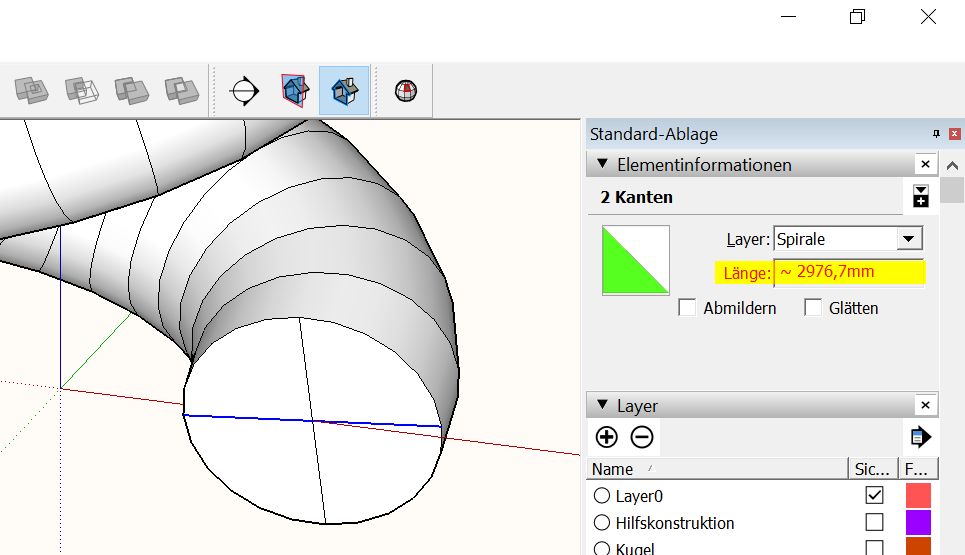

Wenn man sich das Model anschaut erkennt man recht schnell das da einiges nicht stimmt
Habe es allerdings nicht besser hinbekommen.
Nun meine Frage...
Kann mir von euch jemand einen Tipp geben wie ich die Spirale fehlerfrei erstellen kann?
Über eine Hilfe würde ich mich sehr freuen
ich möchte mir ein paar Rücklichter drucken und vorher natürlich zeichnen. Jetzt stehe ich vor dem Problem, dass ich nicht weiß, wie ich die Streuscheiben hin bekomme. Gibt's bei SketchUp da irgend welche Vorlagen, oder so?
Oder habt jemand von euch eine andere Idee?
Die Rücklichter sollen für meinen Modell-Multicar im Maßstab 1:8 sein.
ich hätte eine Frage und zwar nutze ich die kostenlose Version von Google Sketch Up.
Wenn ich nun versuche einen Ort hinzuzufügen, bekomme ich die folgende Meldung, dass die Funktion nicht mehr enthalten ist.
Gibt es irgendeine Möglichkeit, dass man diese Funktion benutzen kann? Möglichst kostenlos und keine Lizenz zu kaufen braucht?
Hallo,
wie schon Jörg schrieb, ist der erste Post in der Galerie von Peter kaum zu toppen.
Das soll uns aber nicht abhalten, auch einfachere Bilder in die Galerie zu stellen.
Ich komme mal mit unserem Tandem daher.
Als es noch nicht auf E-Antrieb umgebaut wurde, passte es noch ins Warehouse, wo es auch jetzt noch liegt.
Inzwischen ist das Modell doppelt so groß und ich kann es nicht mehr uploaden.
Ich fragte schon im Forum, wie man ein Modell mit einfachen Mitteln ordentlich in der Größe reduzieren kann. War aber alles nicht so erfolgreich oder nicht ausreichend.
Ich habe noch viele andere Modelle, die einfach zu groß für das Warehouse sind.
Deshalb eben nur dieses Bild. Zur Renderung benutzte ich das kostenfreie "Twilight", da es für mich vollkommen ausreichend ist.
Sketchup benutzte ich hier hauptsächlich zur Konstruktion und Darstellung einzelner Kleinigkeiten.
Das Modell ist demnach nicht prinzipiell nur "zum Anschauen" gemacht, sondern um es auch für andere Umbauten (z.B. Heckträger für Tandem), die das Tandem betreffen, zu benutzen.
