Hallo Sketcher,

ich habe gerade festgestellt, dass der "Versatz" eines Kreises nicht mit dem vorgesehenen/eingegebenen Wert übereinstimmt.
Eigenartiger Weise entspricht auch die angezeigte Versatz-Linie nicht dem Radiusverlauf, sondern verläuft in einem eigenen Winkel.

Mein Beispiel:
ich zeichne einen Kreis (24 Segmente) mit einem Radius von 200.
Den Kreis markiere ich und aktiviere das Versatz-Werkzeug.
Der rote Punkt auf der Kreislinie rastet an den Kreissegment-Linie nur dann ein, wenn ich den Cursor außerhalb des Kreises platziere.
Ich lasse ihn an der roten Achse einrasten

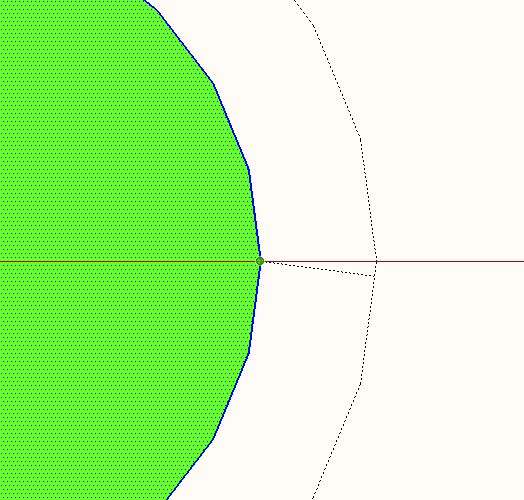

Die Linie welche den Versatz anzeigt lässt sich nun nicht entlang der roten Achse weiterführen sondern verläuft vom Anfangspunkt in einem Winkel von geschätzt 3° schräg davon weiter.
Ich gebe als Versatz 50 ein und der Kreis wird augenscheinlich um diesen Betrag versetzt/erweitert.

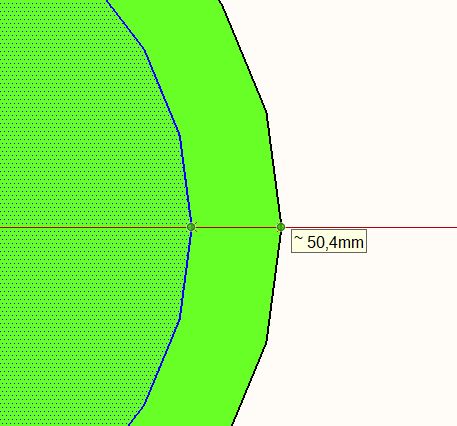

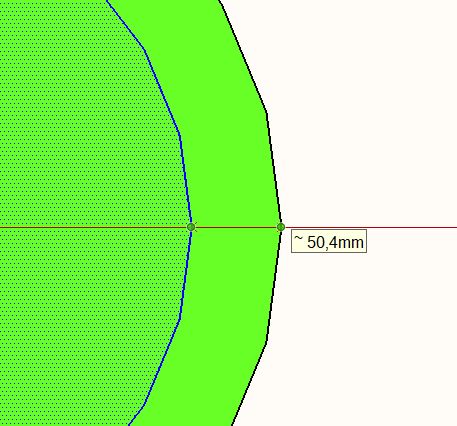

Wenn ich nun auf der roten Achse den Versatz nachmesse, wird ein Wert von ~50,4 mm angezeigt.

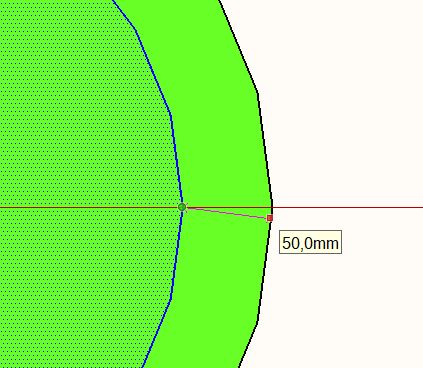

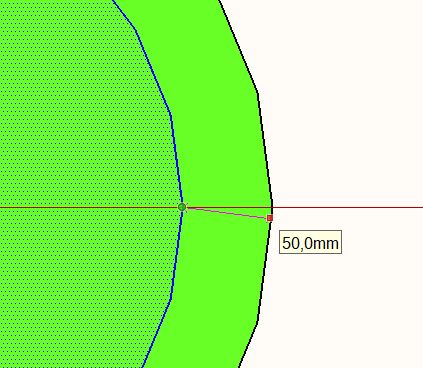

Führe ich das Messwerkzeug vom Ausgangspunkt des Versatzes ebenfalls im zuvor angezeigten Winkel an den neuen Rand, so stimmt die gemessene Entfernung von 50 mm genau.

Beim Versatz von Rechtecken tritt dieses Phänomen nicht auf.

Warum?





Hallo Forum,

hab mir hier ein schönes Mountainbike aus dem Warehouse runtergeladen:


Nun würd ich das gerne als Strichzeichnung darstellen, aber wenn ich entsprechend im Menü "Ansicht" -> "Flächenstil" -> "Linienausblendung" auswähle, dann haben große Teile des Modells keine Kanten bzw. Profile mehr:



Wahrscheinlich liegt das daran, dass bei den entsprechenden Komponenten die Kanten ausgeblendet oder abgemildert sind?

Gibt es eine relativ einfache Möglichkeit, das Modell so zu bearbeiten, dass zumindest Profile von allen Komponenten sichtbar werden -- bei diesem Modell ist das z.B. der Fall:



Danke für Tipps, wie man vielleicht auch das erste Modell als Strichzeichnung darstellen kann.

Wäre nett wenn jemand Text in 3D Darstellung erklären würde z.B. das Wort "Text".

LG vielen Dank.

Hallo zusammen
Ich habe einen Pfad mit Sketchup gemacht und nun möchte ich gerne das Folge mir Werkzeug einsetzen. Wenn ich das tue, wird das Profil nur an den geraden Kanten extrudiert. An den Bögen nicht. Was mache ich falsch. Die Bögen habe ich mit dem Kreis Werkzeug erstellt. Muss ich den Pfad noch irgend wie zusammenfügen?

Angehängte Dateien

  V1-22.skp (Größe: 145,53 KB / Downloads: 409)

Hallo zusammen,

erstmal vorweg - dies ist mein erster Eintrag und ich bin blutiger Anfänger im Bereich CAD, also seid bitte gnädig
Ich habe ein Problem mit der Funktion "Äußere Schale". Ich möchte einen DNA Strang im 3D Drucker ausdrucken. Nun möchte ich die Doppelhelix durch die Basenpaare verbinden. Die Helix, sowie das Basenpaar sind jeweils Volumenkörper, wenn ich nun aber die Funktion anwende kommt allerdings immer das gleiche fehlerhafte Ergebnis




Würde mich über Hilfe riesig freuen!
Danke!

Angehängte Dateien

  DNS.skp (Größe: 1,85 MB / Downloads: 402)

Hallo Leute,

mein Name ist Norbert und ich bin neu hier im Forum.
Ich habe seit einiger Zeit SketchUp in Betrieb und konnte schon einiges dazu lernen,
unter anderem durch die YT-Videos von Jörg "SketchUpKurse.de"

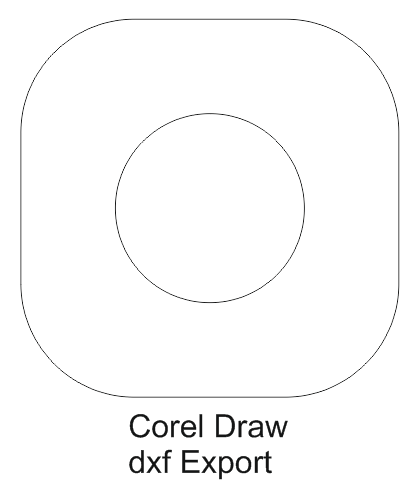

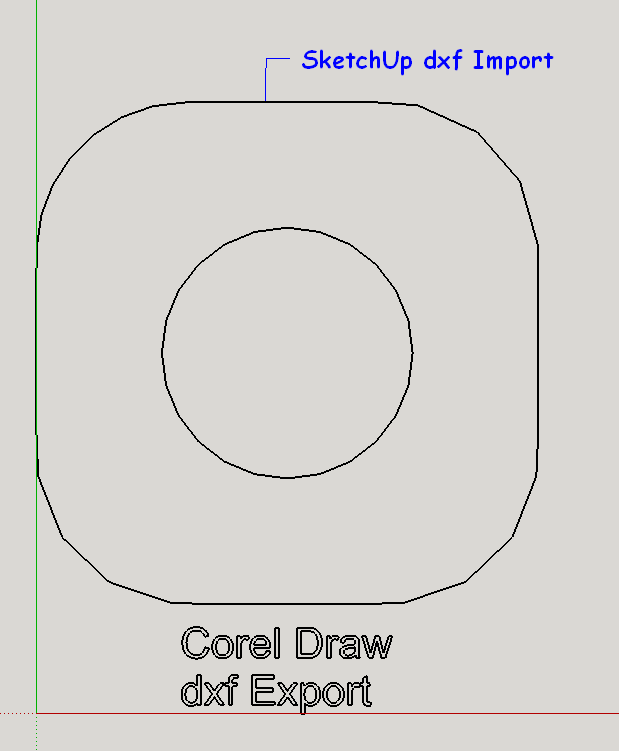

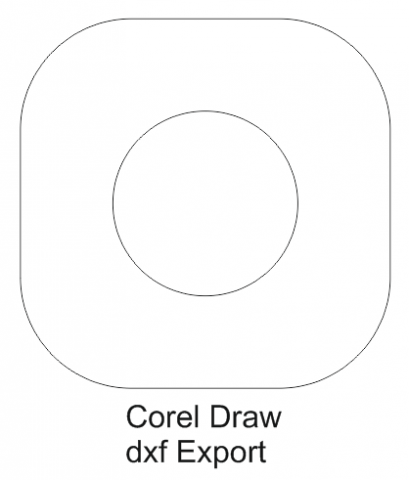

Nun habe ich allerdings das Problem wenn ich z.B. wie in Bild zu sehen,
eine von Corel Draw exportierte dxf Datei in SketchUp importiere,
die Rundungen nicht gleich sind.




Gibt es da etwas zu beachten oder wo liegt mein Fehler?


Grüße
NoPlease

Modell eines aufgehängten Transparents, das an einer Kirche hängt.

Schrift auf der Vorderseite des dreidimensionalen (!) Transparents (das also de facto quasi eine sehr flache "Box" ist).

Vorderseite und Rückseite sind gelb, "innen" und "außen". Problem: Aufgrund der Nähe von Vorderseite und Rückseite "scheint das Gelb der Innenseite der Rückseite durch" und macht den Eindruck der Schrift auf der Vorderseite kaputt... (siehe 2 Screenshots).

Übrigens: Das Thema https://www.sketchup-forum.de/Thread-Lin...chscheinen hat mir leider nicht weitergeholfen, falls das jemand fragt...

Irgendwelche Möglichkeiten, das Problem zu umgehen bzw. zu beheben...?

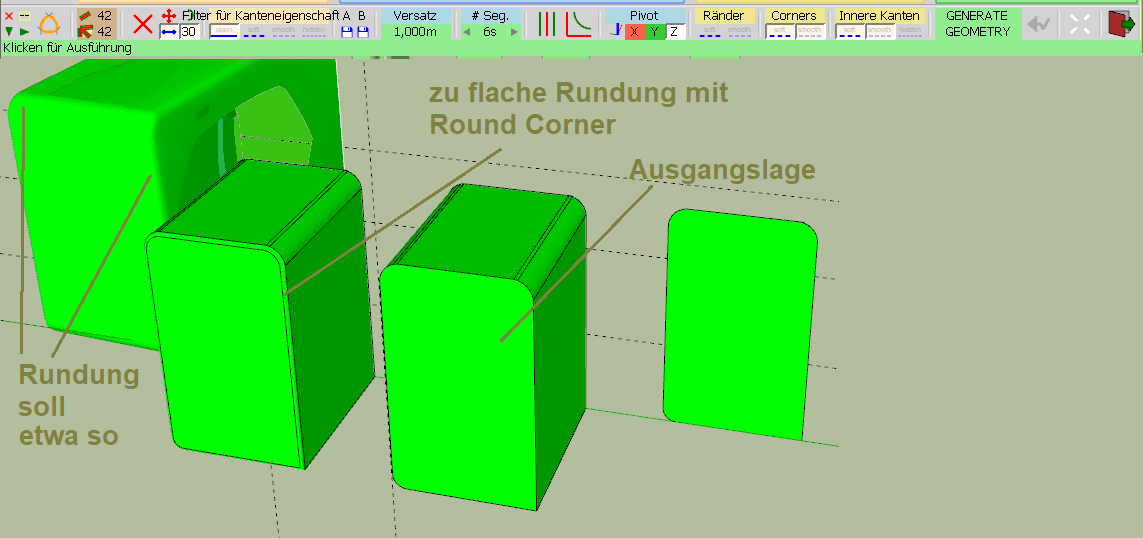

Hallo, leider komme ich nicht dahinter, sorry, ich dachte ich hätte es verstanden: der Block hat bereits seitliche Abrundungen und soll an der Vorderfront rundum eine Rundung bekommen, aber was ich auch versuche (habe schon 100fach hochskaliert), die Rundung gelingt mir "zu flach" bzw. zu klein - sie soll aber etwa der vorhandenen seitlichen Rundung entsprechen. Siehe Screenshot und SKP-Datei. Das linke Muster im Screenshot als Beispiel ist ein Fake.

LG Rosketch


  RoundTest.skp (Größe: 256,8 KB / Downloads: 439)




Hallo Norbert,
mir ist aufgefallen, dass das Benutzerprofil links vom Beitrag immer den neuesten Stand enthält. Wäre es nicht sinnvoller, den Stand des Profils zum Zeitpunkt  der Beitragserstellung zu belassen,  es also nicht zu aktualisieren? Wenn ich irgendwann einmal (in ferner Zukunft) mich vielleicht mal als "Erfahren" bezeichnen darf, dann steht bei älteren Posts, in denen ich mich selber im eigentlichen Text als Anfänger bezeichne, links im Profil "Erfahren".
    Anderes Beispiel: In einem Beitrag fragte ich, ob es sinnvoll ist, mein win10 32 Bit auf 64 Bit aufzurüsten. Wenn ich diesen Beitrag heute aufrufe, sehe ich links im Profil, dass mein Computer mit 64 Bit ausgestattet ist, was zum Zeitpunkt  der Beitragserstellung logischerweise noch nicht der Fall war, sonst hätte ich diese Frage nicht gestellt. Für einen Neuleser sicherlich irritierend?
   Kann man das nicht ändern?

Ernst

Hallo,
Die Planung wird immer größer und detaillierter, so daß ich gerne meine Arbeit auf verschiedene Layer verschieben möchte.

z.b. Außenwände, Werkbänke/Möbel, Maschinen, Bemessungen
Kann ich dies nachträglich noch ändern?
Für die Komponente würde ich auch noch gerne einen separaten Layer anlegen nur finde ich keine Möglichkeit dazu

EDIT: Ich habe es gefunden :-)
Neuen Layer erstellen und in den Elementinformationen den gewünschten Layer angeben.
