Gibt es bei Sketchup 2013 eine Möglichkeit einer Fläche eine reflektierende Oberfläche zuzuordnen? Ich möchte einen Schrank mit Spiegelglas darstellen - Jedoch habe ich bisher nichts brauchbares gefunden.

Hallo Community,

Hier will ich anhand eines Praxisbeispiels zeigen, wie schön man seinen Hausbau mit Hilfe von Sketchup unterstützen kann. Wir planen z.Z. eine Doppelhaushälfte.



Ich selber hatte bis vor einem Jahr noch keine Erfahrung mit 3D-Cad-Programmen. An vielen Programmen (z.B. Blender) bin ich schon in der Anfangsphase gescheitert, da sich die Bedienung als recht "unintuitiv" gezeigt hat (Oder ich selber einfach nur zu blöd bin)
Sketup jedoch hatte genau die richtigen Werkzeuge, welche den Groschen bei mir haben fallen lassen. Das Schlüsselerlebnis hatte ich mit dem Maßband, welches mir plötzlich die Möglichkeit bot, einen Maßstab einzuhalten. Und nach kurzer Einarbeitung war ich in der Lage recht anschauliche Dinge im virtuellen Raum darzustellen.

Vom Würfel bis zum komplexen Badezimmer!

to be continued ...

Liebe Gestalter,

in einem anderen Forum habe ich die "Bauanleitung" für einen Modellbahnhof gesehen und möchte sie hier mal posten.

http://www.kartonbau.de/forum/sketchup-a...29281-f16/

Falls ich in einer falschen Unterabteilung geraten bin bitte ich den Admin den Beitrag zu verschieben.

Viele Grüße

Georgius

Hallo Gemeinde,

zuerst einmal bin ich froh, mit diesem Forum eine neue Ansprechbasis gefunden zu haben, nachdem Google den deutschen Ast so einfach "abgesägt" hat.

Aktuell befasse ich mich mit der Gestaltung der Kopfform eines Berliner S-Bahnzuges der Baureihe 477, so wie diesen hier http://www.google.de/imgres?sa=X&biw=128...2,s:0,i:88

Von den grundsätzlichen Proportionen her habe ich diesen bereits gezeichnet. Nun geht es um folgende, weitere Arbeitsschritte, bei denen ich Euch um Unterstützung bitte:

1) Wie bzw. mit welchem Add-On schließe ich die gegeneinander verbogenen Flächen. Ich habe es bereits mit der Sandkiste versucht, dass führt aber leider nur zu unbefriedigenden Ergebnissen.

Sollte es dafür ein Add-On geben, beschreibt bitte Schritt für Schritt die Vorgehensweise - ich möchte dabei auch dazu lernen.

2) Wenn die Flächen geschlossen sind, müssen noch das Stirnfenster sowie die Scheinwerferauslässe gezeichnet werden. Das geht - so vermute ich - mit Tools on Surface. Aber wie ? Was genau muss ich machen.

Danke für Eure Mithilfe.

LG stadtbahnzug
Oliver


  Kopfform.zip (Größe: 321,47 KB / Downloads: 429)

Hallo
ich hoffe ich poste hier richtig weil ich sonst kein passendes Forum gefunden habe.

Zur umsetzung einer Idee für ein "spezielles" Möbelstück suche ich jemanden, der mit mir zusammen eine Konstruktionszeichnung macht.

Ich habe mal Tischler gelernt und bin durchaus in der Lage eine Konstruktionszeichnung anzufertigen ... nur eben leider nicht am Rechner ... da meine Kenntnisse im Bereich CAD ...eher bescheiden sind.

bitte melde dich  !

der tobi

Hallo

Ich habe noch eine weitere Frage.

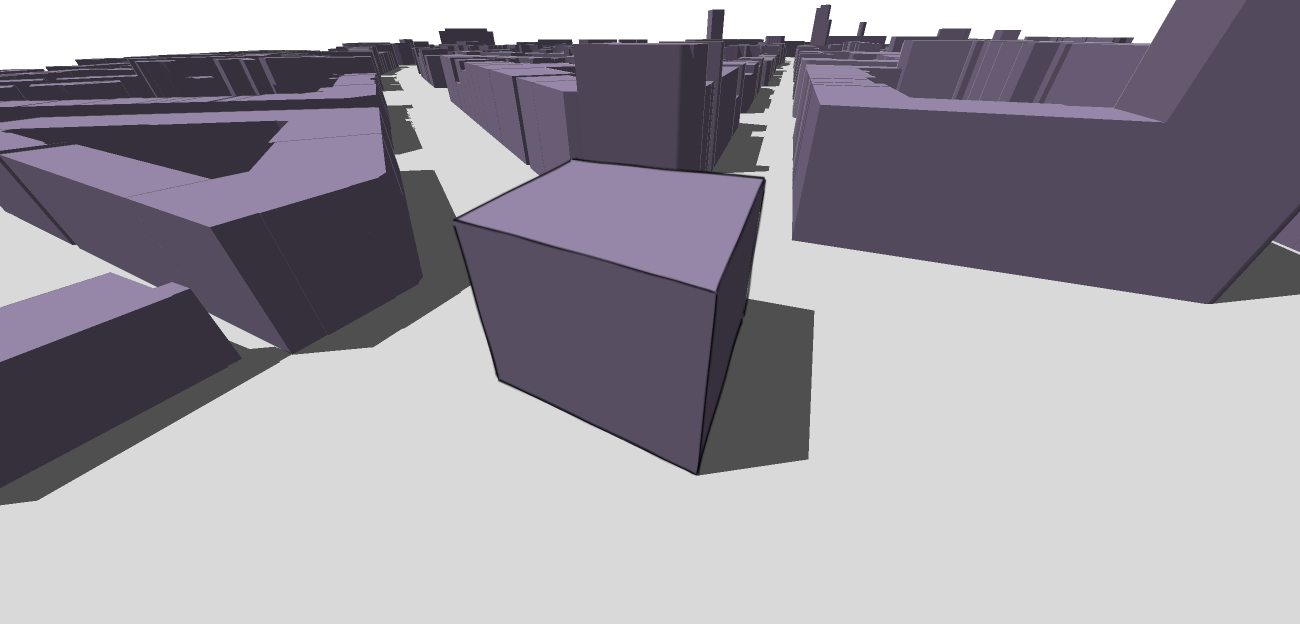

Derzei arbeite ich an einem größeren Gebäudekomplex in unserem Dorf. Da stehen sich zwei Gebäude relativ nah gegenüber.
Ich habe erstmal alle Gebäude im Rohentwurf erstellt und arbeite nun die Feinheiten aus.
Dabei passiert es mir sehr häufig, das ich mit der Kamera etwas zurückgeh (herauszoome) und dann plötzlich im gegenüberliegendem Gebäude sitze. Da herauszukommen ist immer eine nervige Angelegenheit, weil sich ja der ganze Bezug ändert. Meistens nehme ich die Ansicht zurücksetzen Funktion, was aber dazu führt, das ich die Kamera auch wieder auf das gewünschte Objekt ausrichten muß. Wenn ich Pech habe, lande ich dabei gleich wieder in irgendeinem Gebäudeteil.

Daher wollte ich hier mal fragen, ob man das irgendwie einstellen kann, das die Kamera Grundsätzlich nicht in die Gebäude eindringt, bzw. an Wänden "hängenbleibt"..
Ich vermute mal nicht, weil das Programm wahrscheinlich gar nicht beurteilen kann, was innen und was außen ist.. Aber vielleicht gibt es da ja doch eine Möglichkeit.

Vielen Dank

Gruß
Andreas

Hallo

Vielleicht kann mir hier ja jemand helfen. Und zwar gibt es seit einigen Versionen von SketchUp diese "von Punkt" arritierung bei den Hilfslinien.
Also ich nehme das Hilfslinien-Werkzeug (Maßbandfunktion), klicke auf eine Linie und ziehe dann in eine Richtung, meistens gebe ich das gewünscht Maß ein und drücke Enter und dann erscheint dort die Hilfslinie.
Ich erstelle mehrere Hilfslinien, die ich brauche und dann ziehe ich meine Striche und lösche die Hilfslinien wieder.

Jedenfalls passiert es dann recht häufig, das nicht die angeklickte Linie "verlängert" wird (also eine Hilfslinie gezogen wird), sondern das irgendwo ein Punkt anvisiert wird und KEINE Hilfslinie gezogen wird (ich rede jetzt aber nicht von der Punkt-Erstellung, wenn man die STRG-Taste drückt).

Hier mal ein Bild, wovon ich rede:

Wie man hier sehr gut erkennt "hängt" keine Hilfslinie am Mauszeiger, obwohl sie das eigentlich müsste (+ ist aktiv).


Gerade wenn das Modell komplexer wird oder viele Hilfslinien hat, wird das immer nerviger, weil man teilweise nah hereinzoomen muß um nicht "irgendeinen Punkt" anzuvisieren.
Ich weiß auch überhaupt nicht, wozu diese Funktion eigentlich gut ist. Ob die überhaupt irgendwas tut.

Naja.. Die Frage ist eben, kann man das irgendwie wieder abschalten??

Vielen Dank

Gruß
Andreas



Hallo,

bitte schaut euch mal das beigefügte JPG an. Ich habe 2 unterschiedlich große Rohrstückchen, die in einem 90°-Winkel zueinander stehen (links). Diese möchte ich gerne verbinden, das es so wie rechts aussieht. Ist das irgendwie möglich?

Gruß, Marc

Hallo, ich hab das Problem, dass ich ein Objekt modeliert habe und dieses als obj Datei exportieren will. Doch bei obj Datein ist es in späteren Darstellungen wichtig Das die Flächenseiten die richigen sind. D.h. eine Fläche hat ja eine Vorder und eine Rückseite und die üblichen 3D Engines zeigen immer nur eine dieser Seiten an und die andere wird ausgeblendet. Nun wurde von Sketchup willkürlich festgelegt welche Seite "real nach aussen" zeigt. In Milkshape 3D könnte ich die fehlerhaften Flächen umdrehen doch das ist zum einen extrem Zeitaufwändig und zum anderen vergleichsweise schwierig kontrollierbar, daher frage ich mich wie es Möglich ist dies mit Sketchup zu erledigen?

Ich habe zur verdeutlichung 2 Bilder im Anhang das erste zeigt die Flächen die Umgedreht werden müssen (rot)





Hallo,

wenn ich in Sketchup bemaße, dann sind die Maßlinien an den Kanten des Objekts ausgerichtet.

Genau so hätte ich das gerne in Layout, um eine Explosionszeichnung zu bemaßen. Jedoch bietet mir Layout immer nur drei Richtungen an (waagerecht, senkrecht, schräg), um die Maßketten anzuordnen.

Wie kann man die Bemaßung in Layout so darstellen, wie in Sketchup?

Anbei ein Bild zu Verdeutlichung des Problems.

Grüße
Mitch

Angehängte Dateien

Bild(er)
