Hallo zusammen,

eigentlich komme aus dem "normalen" CAD-Bereich und beherrsche verschiedene Programme. Nun habe ich SketchUp für mich entdeckt und sammle nun Erfahrungen.

Ich stehe nun vor folgender Herauforderung:

Ich möchte eine Schrankseite als dynamische Komponente erstellen.
Die Erstellung und Parametrisierung der Platte, sowie der ersten Bohrung (nicht durchgehend!), funtioniert wunderbar.
Lasse ich nun die Bohrung zu einer Lochreihe im System 32 kopieren, bleibt das Quellobjekt geöffnet während alle Kopien verschlossen sind.
Kopiere ich in der Komponentenbearbeitung händisch (verschieben + Strg) tritt dies nicht auf.
In den Eigenschaften beider Komponenten(Seite, Bohrung) ist die Option "Durch Schnitt öffnen" aktiviert und "Bohrung" ist eine Unterkomponente der Komponente "Seite".

Ich weiß leider nicht, wo der Fehler liegt. Es wäre schön, wenn ihr mir helfen könntet.

Glück auf!
Studiac

Angehängte Dateien

  Schrankseite.skp (Größe: 165,5 KB / Downloads: 406)

Per eMail erhalten:
"SketchUp Pro ist ab sofort in der neuen Version 2016 für Windows 7/8/10 x32/x64 und Mac OS X v10.8/9/10/11 erhältlich."

Es scheint aber leider erst ab 10.9 (Mavericks) zu laufen.

Ich habe MacOsX 10.8.5 aber das Programm Icon ist ausgegraut und durchgestrichen und es erscheint die Meldung "Sie können diese Version des Programms ... nicht mit dieser Version von OS X verwenden. ... erfordert OS X 10.9"
Schade.

Hallo,

kennt denn jemand Videos in welchen der Umgang mit LayOut erklärt wird.

Vielleicht You-Tube Links, das wäre prima!

Hallo zusammen,
arbeite seid ein paar Tagen mit SketchUp und übe fleissig anhand eines Buches.
Ich habe einen einfaches Teil mit abgerundeten Ecken und einer Höhe von 100mm entworfen, siehe Anhang. Nun möchte ich gerne die obere Kante rundum abflachen (12mm hoch und 12mm nach innen).

Angehängte Dateien

  Test.skp (Größe: 24,05 KB / Downloads: 389)

Hallo zusammen,

wie konstruiert man einen zylindrischen Körper mit eine Krempe ?
Der Zylinder hat einen Innendurchmesser von 650 mm und eine Wandstärke von 5 mm. Die "Kempe" hat einen Außendurchmesser von 65 mm.

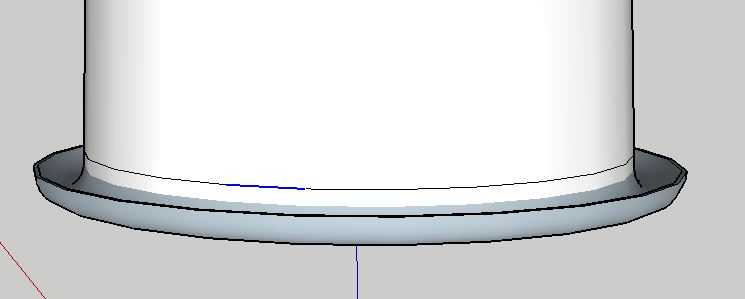

Anbei ist eine Abbildung von meinem nicht ganz erfolgreichen Konstruktionsversuch.

Gruß
Ich Bins

Angehängte Dateien

Thumbnail(s)


Hallo Profis,

ihr kennt es sicher: Man möchte ein STL Teil aus dem Internet noch kurz etwas bearbeiten, hat nach dem Import aber tausende Linien auf den Flächen, da STL ja nur aus Dreiecken besteht. Gibt es eine Möglichkeit Linien, die keine Kanten bilden zu löschen? Das Hantieren mit dem Radiergummi kann teilweise extrem viel Zeit in Anspruch nehmen...

Grüße
Georg

Hallo zusammen,

das Konstruieren eines Schachtringes, wie dem nachfolgenden, will mir einfach nicht gelingen.


Der Schachtring hat einen Innendurchmesser von 2000 mm eine Höhe von 500 mm und eine Wandstärke von 90 mm. Problematisch ist für mich die Konstruktion des Falzes, vor allem wenn der Falz wie beim Original schräg sein soll.

Freue mich über jeden Tipp.

Gruß
Ich Bins

für alle des Englischen mächtigen eine prima Einführung in das Thema 3D-Druck mit SketchUp:

• 3D Printing with SketchUp
• Blick in's Buch

Hallo,
ich möchte von einem Esstisch die Füße nach außen neigen.
Wie kann ich die vorhandene Aussparung "mitziehen"?
Wenn ich sie mit markiere funktioniert es auch nicht.

Bitte um Hilfe?

Angehängte Dateien

  Esstisch neu.skp (Größe: 21 KB / Downloads: 431)
  Esstisch neu1.skp (Größe: 30,29 KB / Downloads: 371)

In meinem Modell will ich zwei Flächen verschneiden.

Es ist ein Sackloch in welches eine Bohrung mündet. die Bohrung soll ein Durchgangsbohrung sein.



Das überstehende Stück soll entfernt werden, die Bohrung durchgängig werden.

Hierzu habe ich die Flächen markiert => Bearbeiten => Flächen verschneiden => Mit Auswahl.



Das Ergebnis:




Das überstehende Stück lässt sich entfernen. Die Fläche, welche die Bohrung verschließt nicht:




Ich habe so schon mehrere Bohrungen bearbeitet. Mal klappt es, mal nicht. Die Ergebnisse sind nicht nachvollziehbar. Mal klappt es wunderbar, meist hat die Fläche der großen Bohrung Löcher, mal ist die Kontur der durchbrechenden Bohrung unterbrochen und die Fläche der kleinen Bohrung lässt sich nicht anklicken.

Mal muss ich zuerst das Modell drehen und zoomen, mal speichern. Nur hier will es gar nicht werden. Was mache ich da falsch?
