Hallo,

ich bin nicht so geübt mit SketchUp, dennoch ist es mir gelungen ein 3D-Modell zu erstellen.

Um das Objekt nun herstellen zu können, brauche ich eine technische Zeichnung mit den drei Üblichen Ansichten etc.

Wie kann ich aus dem 3D-Modell eine technische Zeichnung erstellen?



Bin überaus dankbar für Hinweise und Tipps.

Hallo Community,

ich suche schon ein Weilchen nach ein Möglichkeit, ein Modell als .U3D zu exportieren, damit ich es später mit LaTeX weiterverarbeiten kann.

Bitte kein SketchUpToPDF-Exporter, der bringt mir nichts, brauch direkt die U3D-Datei!

Danke und Mfg,
Tropaion

Hallo, ich stehe vor dem Problem, eine schräge Bohrung zu erstellen. Ich brauche eine Bohrung mit einem Winkel von 80° in einem waagerechten Block. Bitte da um Hilfe.

MfG Stromchaos

Mein Problem: Bei größeren SKP-Dateien passiert es, dass die Ansicht der Rot-Grün-Blau-Achse verschwunden ist. Unter <Ansicht><Achsen> ist das Häkchen gesetzt, also aktiv. Nicht um alles in der Welt bekomme ich die Achsen wieder zu Gesicht!
Auch die Achse von Gruppen ist beim Anklicken nicht zu sehen. Die Achsen des Cursors beim Zeichnen hingegen sind sichtbar. Mit neuer Datei und alles importieren klappt das zwar wieder, ist aber keine gute Lösung.

Im ganzen WEB gibt es dazu keinen Hinweis. Wer weiß hier vielleicht Rat?

Hallo,
Anfängerfrage, ich habe in Illustrator eine Zeichnung aus Pfaden erstellt. Nun brauche ich einige Teile jeweils separat in SU. Die exportierte dxf Datei kann ich auch in SU importieren und auswählen. Kann die Auswahl auch an eine bestimmte Position verschieben, allerdings möchte ich jetzt gerne den Drücken/Ziehen Befehl anwenden, funktioniert aber nicht. Kann es sein, dass ich alles nochmal nachzeichnen muss?
Danke für Eure Hilfe.

Moin moin,

ich komme hier irgendwie nicht weiter...

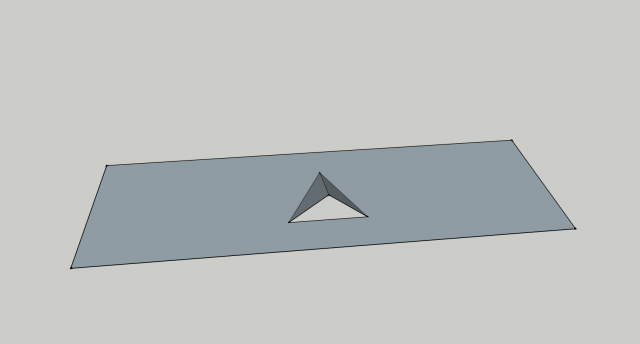

zum einen möchte ich, ähnlich wie in der Abbildung gezeigt, in eine geschlossene Röhre zu einer Spitze verformte Dreiecke einstanzen.

Dank des Tipps von cotty habe ich versucht das auf auf einer Fläche zu erstellen und dann mit FreedoScale aufzurollen. Das ging soweit auch gut, jedoch ist das Ergebnis keine geschlossene Röhre....

Des weiteren, möchte ich den Durchmesser einer Röhre mit einem konischen Übergang verdoppeln. Also dünne Röhre, dann nicht auf doppelten Durchmesser im 90° Winkel springen sondern in Kegelverlauf 45°.

Danke für Eure Tipps!!!

Gruß Ralf

Angehängte Dateien

Thumbnail(s)


Hallo, ich bin neu hier im Forum und in SketchUp (Make). Genauer gesagt seit gestern

Ich habe mir schon ein paar Videos zu Komponenten und Gruppen angesehen aber ich schaffe trotzdem nicht dies zu erreichen (siehe Bild).



Das Loch rechts ist der Komponent den ich erstellt habe und das links, das was ich eingefügt habe... Das Problem ist dass der Komponent kein Loch in die Wand (2 Flächen, 3cm Abstand) hineinschneidet

Danke schonmal im Vorraus

Hallo, wollte nur mal zeigen welch hübsche Dinge man mit Sketchup machen kann. Fast alle Objekte in dem kleinen Clip habe ich mit Sketchup gebastelt und zu Iclone Props umgewandelt. Die Himmelsinseln (Sky Island) habe ich alle mit Sketchup und dem Plugin Artisan und dem Erode Plugin erstellt.

https://www.youtube.com/watch?v=cqIQv62plLs

Hallo!

Ich bin neu hier und ich möchte mich vor meinem ersten Post mal kurz Hallo sagen.

Ich verwende SketchUp erst seit kurzem und möchte mir einen Plan für eine Hobbybrauerei zeichnen.
Ich kam nach den Tutorials ganz gut zu recht, nur jetzt habe ich wohl irgendwie Mist gebaut. Ich hoffe ihr könnt mir weiter helfen.

Ich habe meinen Plan schon ziemlich weit mit SketchUp zeichnen können, doch nun habe ich bemerkt, dass ich keine geraden Rechtecke mehr zeichnen kann. Sobald ich eines zeichnen möchte wird das Rechteck auf der Fläche immer schräg zu meinen Achsen dargestellt.
Auch die Richtung der Bodentexturen haben die gleiche Ausrichtung, was im in den anderen Flächen nicht der Fall ist.

Bitte um Hilfe....

Angehängte Dateien

Thumbnail(s)


Hallo, bin neu ab heute hier.

Möchte mir einen Grill bauen und habe von einem Kollegen DXF Dateien bekommen. Da ich ihn aber nicht 1 zu 1 nachbauen möchte muss ich diese ändern. Mein Problem ist das ich das Plugin für dxf Dateien nicht finde. bzw habt ihr da einen Tip für mich. Im Downloadbereich ist ja schonmal einiges... aber als leihe ist das nicht so easy. vor allem möchte ich meine vorhandenen Dateien nicht versauen.(Habe diese auch schonmal kopiert.

Gearbeitet habe ich mit Sketchup natürlich auch noch nie...von da her wird es sicher lustig


naja...step by step

grüße Chris
