Hallo,
ich verwende ScetchUp Make 15.3.331 und möchte in eine Wand einen Durchgang zeichnen. Sowohl Wand als auch Türzarge sind laut Elementinformation so genannte Volumenkörper. Ich könnte nun die Funktionen Subtrahieren oder Stutzen verwenden, wenn sie anwählbar wären. Anwählbar ist lediglich "Äußere Schale". Die restlichen Funktionen sind grau und nicht anwählbar. Welches Problem liegt vor? Vielen Dank schon mal im Voraus fürs Grübeln...

Hallo Zusammen!

Beruflich und auch Privat nutze ich sehr gerne Sketchup für dies und das. Jetzt würde ich gerne aus einem haufen Punkte eine ausgleichende Fläche generieren. Im prinziep ein digitales Geländemodel. Gibt es da einen Trick mit der Sandbox oder ein gutes Plugin, mit dem sich so etwas schnell erledigen kann?
Ich nutze Sketchup 15. Zuhause die freie Version, auf der Arbeit die Pro-Version.

Vielen Dank schon mal im Vorraus!

Gruß,

Grobi

Hallo zusammen,

hat jemand eine Idee, wie ich in der Sandbox Kanten fixieren kann?

Ich möchte innerhalb einer Sandbox-Fläche einen festen Ausschnitt einfügen, der auch wenn ich die Fläche drumrum verändere nicht mit verändert wird. Das gleich gilt für die Aussenkanten meiner Sandbox-Fläche.

Danke
Large

techn.Zeichner mit langjähriger Erfahrung erstellt in freier Mitarbeit
3D-Modelle in Sketchup oder NOVA (Haustechnik).
Kontakt und Referenzen siehe:
www.tbkohl3.de

Hallo,

ich bin ganz neu hier im Forum und hab auch keine großen Erfahrungen beim Erstellen von komplexen 3D-Objekten.

Ich habe darum vorerst nur die kostenlose Variante von SektchUp.

Nun zu meinem Problem.

Ich habe ein Teil von einer Maschine welches ich gern zu Übungszwecken mit SketchUp zeichnen wollte. Leider machen mir die ganzen Kurven und Kanten das Leben recht schwer.

Kann mir jemand sagen, ob das überhaupt mit der kostenlosen Variante möglich ist und falls es möglich ist, ein paar Tipps geben wie ich das hinbekomme?





Hier ist wie weit ich gekommen bin:



Vielen Dank schonmal!

Hallo zusammen!

Ich möchte hier einmal kurz mein Problem erklären.

Als Anhang habe ich eine 2014er SketchUp Datei beigefügt, welche einen Rohrschellenverbinder darstellt. Es kann an allen Enden, sowie einmal durch die Schelle ein Rohr angedockt werden.

Ich möchte diese Schelle z.B. durch "onClick" in allen möglichen Kombinationen/Einbaulagen drehen können. Sprich in der Achse Z von der Ausgangsposition 0° in 90°,180°, 270° drehen, danach soll es weiter gehen z.B. in der Achse Y und in Folge dann noch Achse X.

Geht das überhaupt, hat wer eine passende Lösung zur Hand?

LG, Thomas

Angehängte Dateien

  Rohrschellenverbinder.skp (Größe: 326,06 KB / Downloads: 438)

Hallo,

ich finde keinen Weg, eine Leiter oder ein Geländer so zu twisten, dass eine Doppelhelix entsteht. Es sollen zwei parallele, rechteckige Stäbe, die mit Streben verbunden sind, spiralförmig verdreht werden.
Wie kann ich das anstellen?

Hat jemand das schonmal gemacht - gibt es dafür eventuell ein Tool?
Vielen Dank für Tipps!

Moin liebe Sketchup Gemeinde.

Ich fummele schon wieder an einem alten Problem rum.

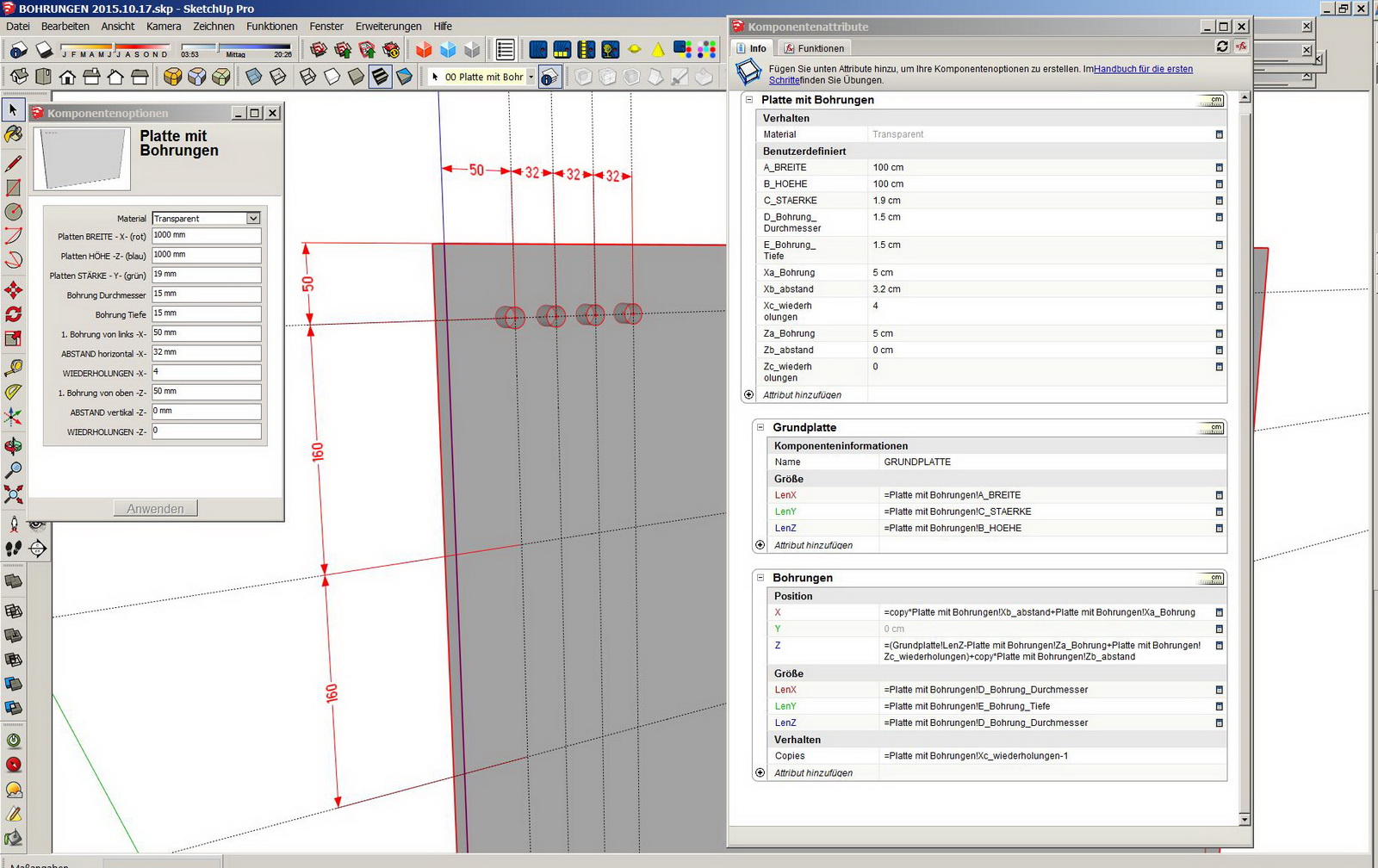

Wie bekomme ich mit dynamischen Komponenten eine Wiederholung von z.B. Bohrungen in zwei Richtungen hin?
D.h.:
Ich möchte eine Platte mit bestimmter Größe mit Bohrungen versehen.

Vorgeben möchte ich:

Plattenmaße X-Y-Z
Bohrungen, Durchmesser und Tiefe
Bohrungen, Abstand vom Rand
Bohrungen, Abstand zueinander in 2 Richtungen (hier X und Z)

Siehe Anlage (JPG)

Ich fummele jetzt seit ca. 12 Stunden dran rum und komme nicht weiter.

Stifte ne Kiste Bier und ne Schubkarre Pommes für eine Lösung des Problems.



Glückauf aus Essen

Kellermanakis

Angehängte Dateien

Thumbnail(s)


  BOHRUNGEN 2015.10.17.skp (Größe: 70,81 KB / Downloads: 440)

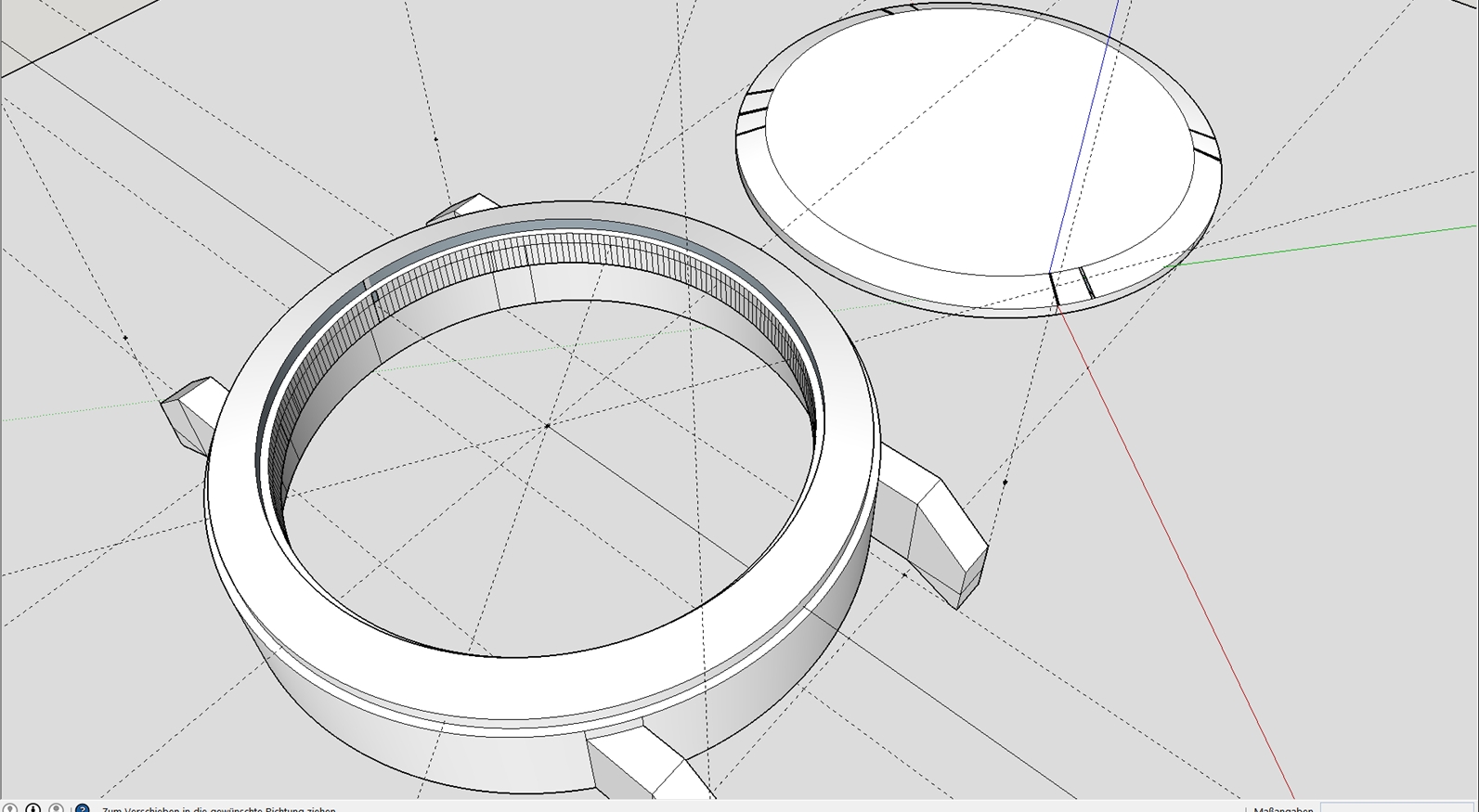

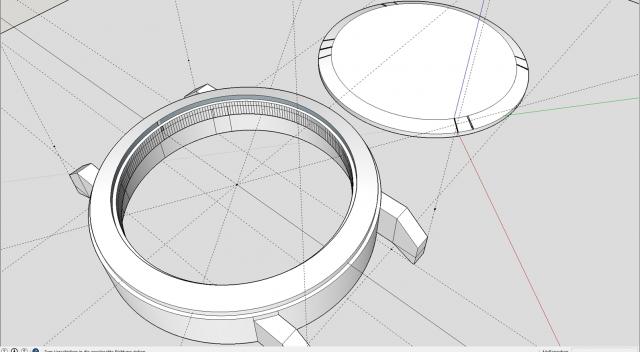

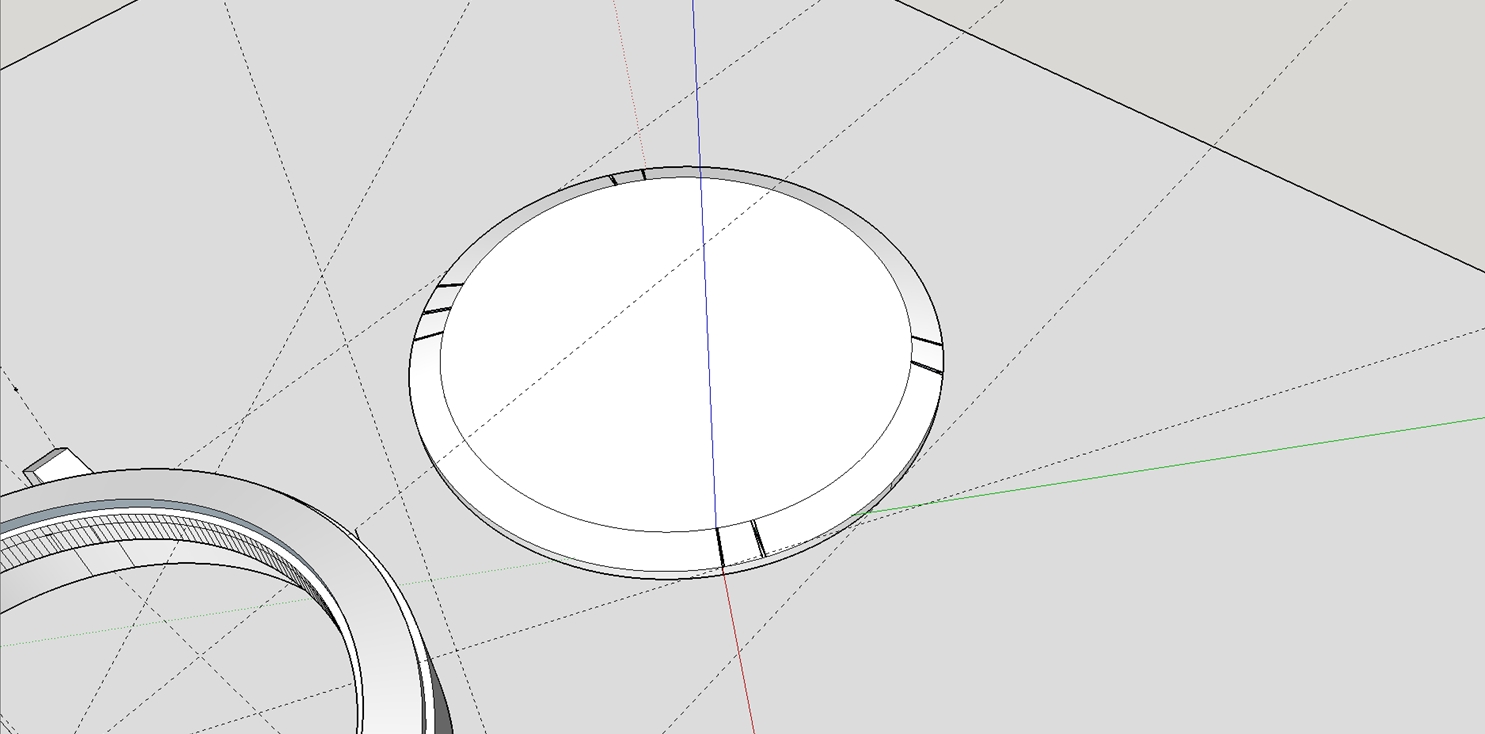

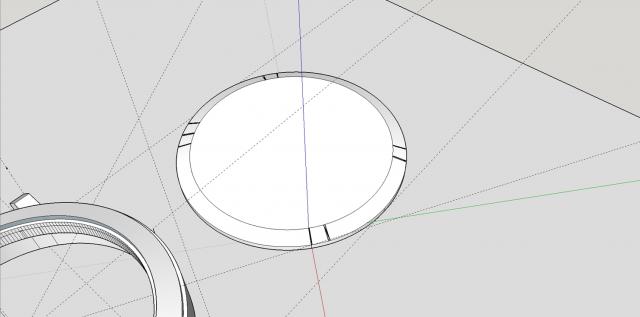

Hallo, habe eine Datei erstellt, nach STL exportiert und dann versucht, Sie bei iMaterialise upzuloaden. Mit einem Urentwurf hat es schon funktioniert, aber das fertige Modell schaffe ich nicht. Netfab Cloud hängt sich leider auf.
Kann mir jemand helfen?

Eine unsaubere Stelle sehen ich selbst (bei den Bandanstößen), die hat aber das Programm selbst gemacht und kriege ich nicht weg. Solche unsauberen Stellen hatte ich auch bei anderen kleinen Modellen, Netfab hat die aber bisher immer problemlos korrigiert und dann hats gepasst.

Angehängte Dateien

  uhr2.skp (Größe: 1,7 MB / Downloads: 588)

Moin moin,

Ich würde gern einen Fertigungsprozess für beschreiben

Hierfür erstelle ich eine Fläche als Ausgangsform.

diese Fläche schneide ich dann an den gegenüberliegenden Seiten ein.

Dann möchte ich diese Einschnitte 160° Richtung Innenseite biegen.

das Fertige konstruckt soll dann zu einer nicht ganz geschlossenen Röhre aufgerollt werden.

Bis zum vorletzten Schritt bin ich gekommen, nur mit dem Aufrollen klappt es noch nicht so gut.

Danke für Eure Tipps!
