Lightbulb Hausbauplanung mit Sketchup 2013
Geschrieben von: Kobold - 10.11.2013 - 10:56 - Forum: Allgemeines - Antworten (10)

Hallo Community,

Hier will ich anhand eines Praxisbeispiels zeigen, wie schön man seinen Hausbau mit Hilfe von Sketchup unterstützen kann. Wir planen z.Z. eine Doppelhaushälfte.

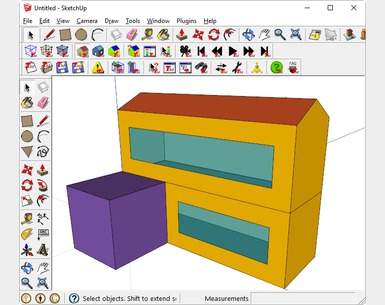

[Bild: Doppelhaus.JPG]

Ich selber hatte bis vor einem Jahr noch keine Erfahrung mit 3D-Cad-Programmen. An vielen Programmen (z.B. Blender) bin ich schon in der Anfangsphase gescheitert, da sich die Bedienung als recht "unintuitiv" gezeigt hat (Oder ich selber einfach nur zu blöd bin) Confused
Sketup jedoch hatte genau die richtigen Werkzeuge, welche den Groschen bei mir haben fallen lassen. Das Schlüsselerlebnis hatte ich mit dem Maßband, welches mir plötzlich die Möglichkeit bot, einen Maßstab einzuhalten. Und nach kurzer Einarbeitung war ich in der Lage recht anschauliche Dinge im virtuellen Raum darzustellen.

Vom Würfel bis zum komplexen Badezimmer!

to be continued ...

Drucke diesen Beitrag

  Abwicklung mit Sketchup
Geschrieben von: georgius - 22.10.2013 - 09:12 - Forum: Erweiterungen - Antworten (1)

Liebe Gestalter,

in einem anderen Forum habe ich die "Bauanleitung" für einen Modellbahnhof gesehen und möchte sie hier mal posten.

http://www.kartonbau.de/forum/sketchup-a...29281-f16/

Falls ich in einer falschen Unterabteilung geraten bin bitte ich den Admin den Beitrag zu verschieben.

Viele Grüße

Georgius

Drucke diesen Beitrag

  Asymetrische Flächen schließen und neue Flächen einfügen
Geschrieben von: stadtbahnzug - 09.10.2013 - 12:37 - Forum: Bedienung & Oberfläche - Antworten (1)

Hallo Gemeinde,

zuerst einmal bin ich froh, mit diesem Forum eine neue Ansprechbasis gefunden zu haben, nachdem Google den deutschen Ast so einfach "abgesägt" hat.

Aktuell befasse ich mich mit der Gestaltung der Kopfform eines Berliner S-Bahnzuges der Baureihe 477, so wie diesen hier http://www.google.de/imgres?sa=X&biw=128...2,s:0,i:88

Von den grundsätzlichen Proportionen her habe ich diesen bereits gezeichnet. Nun geht es um folgende, weitere Arbeitsschritte, bei denen ich Euch um Unterstützung bitte:

1) Wie bzw. mit welchem Add-On schließe ich die gegeneinander verbogenen Flächen. Ich habe es bereits mit der Sandkiste versucht, dass führt aber leider nur zu unbefriedigenden Ergebnissen.

Sollte es dafür ein Add-On geben, beschreibt bitte Schritt für Schritt die Vorgehensweise - ich möchte dabei auch dazu lernen.

2) Wenn die Flächen geschlossen sind, müssen noch das Stirnfenster sowie die Scheinwerferauslässe gezeichnet werden. Das geht - so vermute ich - mit Tools on Surface. Aber wie ? Was genau muss ich machen.

Danke für Eure Mithilfe.

LG stadtbahnzug
Oliver


.zip   Kopfform.zip (Größe: 321,47 KB / Downloads: 5)

Drucke diesen Beitrag

  für projekt suche skechtup_menschen
Geschrieben von: tobias.peer - 27.09.2013 - 13:07 - Forum: Jobs - Antworten (1)

hallo
ich hoffe ich poste hier richtig weil ich sonst keinen passenden "raum"gefunden habe.

zur umsetzung einer idee für ein "spezielles" möbelstück suche ich jemanden der mit mir zusammen eine konstruktionszeichnung macht.

ich habe mal tischler gelernt und bin durchaus in der lage eine konstruktionszeichnung anzufertigen ... nur eben leider nicht am rechner .. da meine kenntnisse im bereich cad ..eher bescheiden sind.

bitte melde dich ! Wink ...

der tobi

Drucke diesen Beitrag

  Kamera nicht in Gebäude eindringen lassen?
Geschrieben von: Andreas - 17.09.2013 - 10:19 - Forum: Bedienung & Oberfläche - Antworten (2)

Hallo

Ich habe noch eine weitere Frage.
Derzei arbeite ich an einem größeren Gebäudekomplex in unserem Dorf. Da stehen sich zwei Gebäude relativ nah gegenüber.
Ich habe erstmal alle Gebäude im Rohentwurf erstellt und arbeite nun die Feinheiten aus.
Dabei passiert es mir sehr häufig, das ich mit der Kamera etwas zurückgeh (herauszoome) und dann plötzlich im gegenüberliegendem Gebäude sitze. Da herauszukommen ist immer eine nervige Angelegenheit, weil sich ja der ganze Bezug ändert. Meistens nehme ich die Ansicht zurücksetzen Funktion, was aber dazu führt, das ich die Kamera auch wieder auf das gewünschte Objekt ausrichten muß. Wenn ich Pech habe, lande ich dabei gleich wieder in irgendeinem Gebäudeteil.

Daher wollte ich hier mal fragen, ob man das irgendwie einstellen kann, das die Kamera Grundsätzlich nicht in die Gebäude eindringt, bzw. an Wänden "hängenbleibt"..
Ich vermute mal nicht, weil das Programm wahrscheinlich gar nicht beurteilen kann, was innen und was außen ist.. Aber vielleicht gibt es da ja doch eine Möglichkeit.

Vielen Dank

Gruß
Andreas

Drucke diesen Beitrag

  Hilfslinien "von Punkt" abschalten?
Geschrieben von: Andreas - 17.09.2013 - 10:14 - Forum: Bedienung & Oberfläche - Antworten (2)

Hallo

Vielleicht kann mir hier ja jemand helfen. Und zwar gibt es seit einigen Versionen von SketchUp diese "von Punkt" arritierung bei den Hilfslinien.
Also ich nehme das Hilfslinien-Werkzeug (Maßbandfunktion), klicke auf eine Linie und ziehe dann in eine Richtung, meistens gebe ich das gewünscht Maß ein und drücke Enter und dann erscheint dort die Hilfslinie.
Ich erstelle mehrere Hilfslinien, die ich brauche und dann ziehe ich meine Striche und lösche die Hilfslinien wieder.

Jedenfalls passiert es dann recht häufig, das nicht die angeklickte Linie "verlängert" wird (also eine Hilfslinie gezogen wird), sondern das irgendwo ein Punkt anvisiert wird und KEINE Hilfslinie gezogen wird (ich rede jetzt aber nicht von der Punkt-Erstellung, wenn man die STRG-Taste drückt).

Hier mal ein Bild, wovon ich rede:
[Bild: zwisch11.jpg]
Wie man hier sehr gut erkennt "hängt" keine Hilfslinie am Mauszeiger, obwohl sie das eigentlich müsste (+ ist aktiv).


Gerade wenn das Modell komplexer wird oder viele Hilfslinien hat, wird das immer nerviger, weil man teilweise nah hereinzoomen muß um nicht "irgendeinen Punkt" anzuvisieren.
Ich weiß auch überhaupt nicht, wozu diese Funktion eigentlich gut ist. Ob die überhaupt irgendwas tut.

Naja.. Die Frage ist eben, kann man das irgendwie wieder abschalten??

Vielen Dank

Gruß
Andreas

Drucke diesen Beitrag

  Unterschiedlich große Objekte verbinden
Geschrieben von: artcam - 10.09.2013 - 06:42 - Forum: Bedienung & Oberfläche - Antworten (2)



Hallo,

bitte schaut euch mal das beigefügte JPG an. Ich habe 2 unterschiedlich große Rohrstückchen, die in einem 90°-Winkel zueinander stehen (links). Diese möchte ich gerne verbinden, das es so wie rechts aussieht. Ist das irgendwie möglich?

Gruß, Marc

Drucke diesen Beitrag

  obj Flächenseiten
Geschrieben von: Droggel - 23.08.2013 - 23:13 - Forum: Datenaustausch - Antworten (2)

Hallo, ich hab das Problem, dass ich ein Objekt modeliert habe und dieses als obj Datei exportieren will. Doch bei obj Datein ist es in späteren Darstellungen wichtig Das die Flächenseiten die richigen sind. D.h. eine Fläche hat ja eine Vorder und eine Rückseite und die üblichen 3D Engines zeigen immer nur eine dieser Seiten an und die andere wird ausgeblendet. Nun wurde von Sketchup willkürlich festgelegt welche Seite "real nach aussen" zeigt. In Milkshape 3D könnte ich die fehlerhaften Flächen umdrehen doch das ist zum einen extrem Zeitaufwändig und zum anderen vergleichsweise schwierig kontrollierbar, daher frage ich mich wie es Möglich ist dies mit Sketchup zu erledigen?

Ich habe zur verdeutlichung 2 Bilder im Anhang das erste zeigt die Flächen die Umgedreht werden müssen (rot)


und das zweit den Fehlereffekt bei dem man eine Mischng aus "vorderer Front" und "Rückseite von innen" sieht.

.jpg   Unbenannt.jpg (Größe: 23,25 KB / Downloads: 70)

Ich hoffe das Problem gut genug beschrieben zu haben :S und wäre für jede Hilfe dankbar!

Drucke diesen Beitrag

  Layout: Maße an Objekt ausrichten
Geschrieben von: Mitch - 13.08.2013 - 09:10 - Forum: LayOut - Antworten (1)

Hallo,

wenn ich in Sketchup bemaße, dann sind die Maßlinien an den Kanten des Objekts ausgerichtet.

Genau so hätte ich das gerne in Layout, um eine Explosionszeichnung zu bemaßen. Jedoch bietet mir Layout immer nur drei Richtungen an (waagerecht, senkrecht, schräg), um die Maßketten anzuordnen.

Wie kann man die Bemaßung in Layout so darstellen, wie in Sketchup?

Anbei ein Bild zu Verdeutlichung des Problems.

Grüße
Mitch



Angehängte Dateien
.jpg   LayoutBemassung_1.jpg (Größe: 11,68 KB / Downloads: 34)
Drucke diesen Beitrag

  Sonnennorden
Geschrieben von: Chromglanz - 07.08.2013 - 11:01 - Forum: Bedienung & Oberfläche - Antworten (3)

Guten Tag zusammen,

vor dem update gab es eine Bearbeitungsleiste Sonnennorden, um bei Darstellung von Gebäuden den Sonnenstand darzustellen. Diese gibt es nicht mehr. Wie geht das denn heute?

Liebe Grüsse
Chromglanz

Drucke diesen Beitrag

  Gruppe aus Gruppe herauslösen
Geschrieben von: Mitch - 07.08.2013 - 08:31 - Forum: Gruppen & Komponenten - Antworten (3)

Hallo,

ich habe mehrere Gruppen ineinander verschachtelt (z.B. die Bauteile eines Stuhls bilden eine Gruppe, diese bildet wiederum zusammen mit der Bauteilgruppe eines Tisches und weiteren Stühlen eine Esstisch-Gruppe).

Ist es möglich eine der Untergruppen (hier z.B. einen Stuhl) aus der Obergruppe herauszunehmen, ohne die gesamte Obergruppe in Einzelteile aufzulösen?

Grüße
Mitch

Drucke diesen Beitrag

  Stile / Fläche / Rückseitenfarben
Geschrieben von: Blasy - 06.08.2013 - 07:21 - Forum: Bedienung & Oberfläche - Antworten (4)

Servus zusammen,
bei den Rückseitenfarben ist es nur möglich Farben einzugeben?
Es wäre doch sinnvoll Materialien wie Schraffuren festlegen zu können, da dann bei Schnitt Darstellungen diese sofort als Schnitt erkennbar ist. Bisher durch die Farbe bzw. Schnittlinienfarbe ist das nicht so erkenntlich und sorgt immer für fragende Gesichter.
Zu klären ist aber dann auch ob bei einer Gruppe die mit Material belegt wird die Innenseite als zugewiesenes Material belässt. Bisher werden alle Flächen mit dem Gruppen-Material belegt.

Gruß Blasy

Drucke diesen Beitrag

  Rendering
Geschrieben von: jürgi - 22.06.2013 - 11:39 - Forum: Rendering - Antworten (7)

Welche Render Programme sind gut geignet für die Darstellung von Möbel oder Küchenplanungen ?

Drucke diesen Beitrag

  Layout Abmessungsstil
Geschrieben von: Blasy - 20.06.2013 - 07:33 - Forum: LayOut - Antworten (2)

Hallo zusammen,

Beim Abmessungsstil in Layout kann man die mm, cm, aber nicht die m anzeigen lassen. Die m ist durch " ersetzt.
Kann das geändert werden?

Gruß Blasy

Drucke diesen Beitrag

  "Generate Report"-Einheiten immer Inch?
Geschrieben von: Mitch - 18.06.2013 - 08:15 - Forum: Bedienung & Oberfläche - Antworten (1)

Hallo,

die Einheiten des Models sind auf "Decimal" und "m" eingestellt, im Entity-Info wird Fläche in m2 und Volumen in m3 angezeigt. Im Report jedoch erscheinen alle Einheiten stets in Inch. Lässt sich der Report auf die Einheit Meter ändern?

Grüße
Mitch

Drucke diesen Beitrag

  Sketchyphysics
Geschrieben von: sofie9536 - 19.05.2013 - 09:07 - Forum: Erweiterungen - Antworten (5)

Hi und Hallo,
freue mich das ich als erster einen kleinen Beitrag im neuen Forum beitragen darf. Ich nutze die Versionen 7 und 8 und das Plugin Sketchyphysics 3.2. Rendern tue ich mit Twilight Renderer (Top für Sketchyanimationen). Hoffe auf diesem Weg einige Sketchyphysicsfreunde zu finden. Anbei ein Link zu meinem neuesten Werk.

https://www.youtube.com/watch?v=1MvTSe3j4WI

Drucke diesen Beitrag
