Hallo liebe Community,

ich versuche techn. Komponenten mit SU zu zeichnen,
nutze erst seit kurzem Sketchup unter Windows und verzweifele      grad an folgendem Problem:

Ich habe nach Ansicht div. Videos versucht Volumenkörper zu vereinigen, zunächst ein Zylinder mit einem Quader, das gelingt einwandfrei. s. Bild Komp. 1 in Komp. 2 eingefügt - Ergebnis einwandfrei.

Nächster Versuch- ich habe wiederum einen Quader als Komp. (Nr. 3) angelegt und diverse weitere Komponenten z. B. Durchgangslöcher mit Zapfensenkung ( Komp. 4 )oder
Lagersitz(Komp. 5) gezeichnet, nun mein Problem: ich schaffe es einfach nicht die Komponenten richtig zu positionieren, immer bleiben Sie in der Vorder - und/oder Rückansicht undurchsichtig, ich hoffe man versteht was ich meine, gibt es evtl. einen besonderen Trick welcher mir bisher verborgen geblieben ist, ich würde mich freuen, wenn mir jemand einen Hinweis geben könnte.

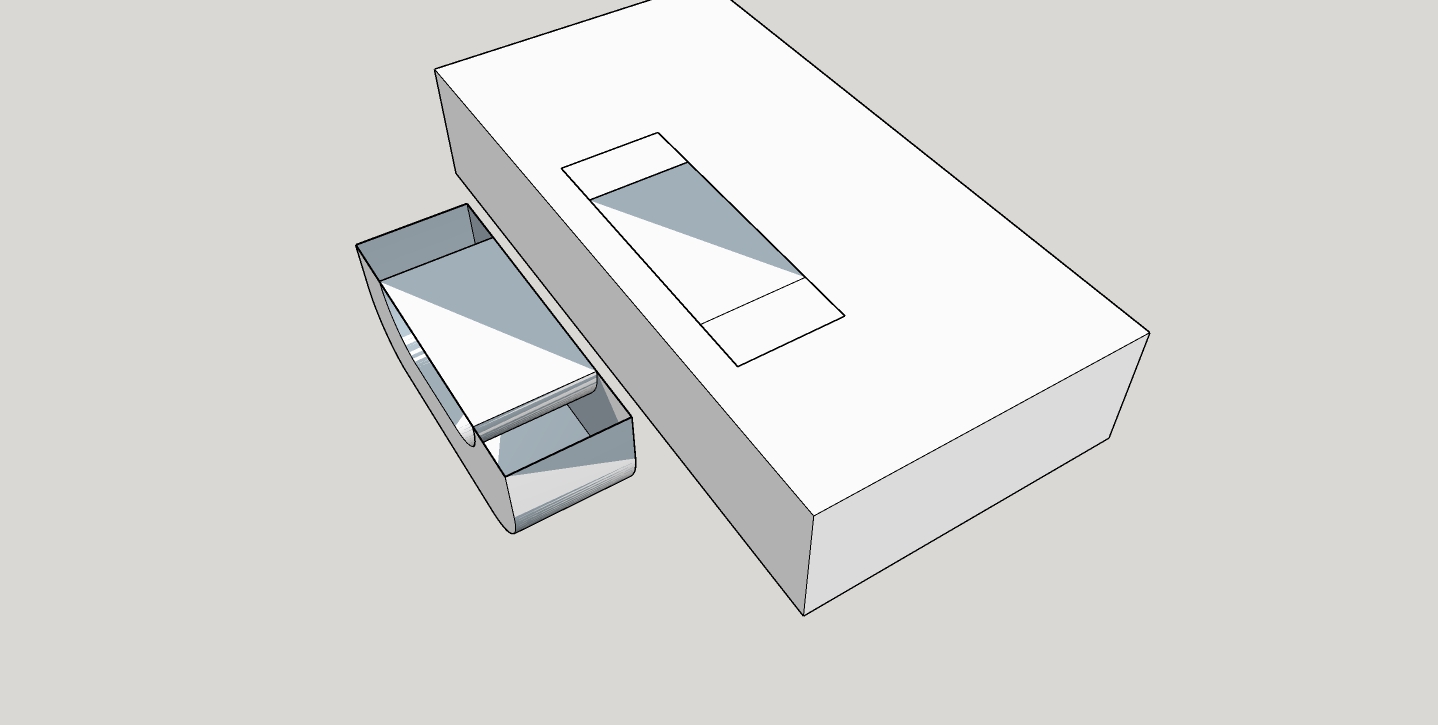

Zur Verdeutlichung habe ich ein paar Bilder angefügt.

LG
HM






für den Transfer grosser Dateien können diese bei den folgenden gängigen Upload-Services hochgeladen und die zugehörigen Download-Links hier verwendet werden:

• WeTransfer
• Zeta Uploader
• SendAnyWhere

Hallo,
im Prinzip komme ich im Forum recht gut zurecht.
Aber bei einem Punkt hapert es noch:
Einfügen eines Zitats!
Bin ich da zu blöd dazu?
Ich sehe zwar das Icon mit der Sprechblase oben in der Menüleiste, komme dann aber nicht weiter .
Bitte was ist zu tun?
Danke für Eure Hilfe.
Peter

In einem anderen Thread gab es den Tipp (für das Erstellen von gebogenen Flächen bei Karosserieteilen für Modellautos, für 3D Druck) die Fredo Plugins zu installieren.

Ich verwende SU make 2017 deutschspr. Version.

Was muss ich beachten, bzw. in welcher Reihenfolge sind welche Fredo Tools zu installieren?
Geht das aus SU heraus (Erweit. Manager?) oder über die Fredo Webseite, braucht man ein Passwort -  sorry, ich habe noch keine Plugins installiert.

Vielen Dank
LG Rosketch

PS: falls es ausser Fredo Plugins noch andere oder besser geeignete Tools für Karosserieteil-entwurf geben, sind Infos gerne willkommen.

Bei Rundungen und Krümmungen bekomme ich mit "FolgeMir" Fehldarstellungen. Was ist der Grund und wie könnte man das  richtig machen? Vieloen Dank.



Hallo Forum,

bei einigermaßen komplexen Modellen, s. z.B. nachstehend:

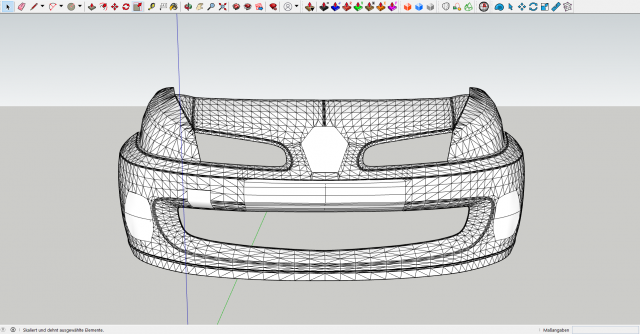

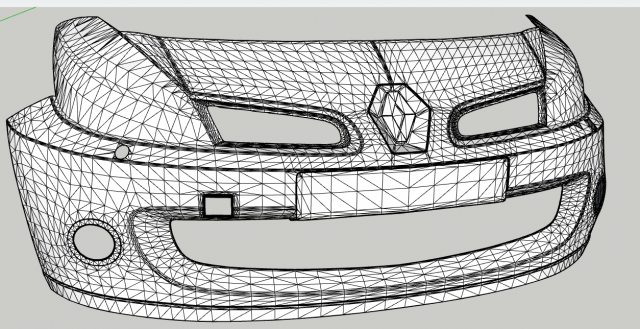

...bekomme ich (rechnerunabhängig) eine Performance beim Bewegen des Modells von gefühlt ruckeligen 3fps, sobald Kanten und/oder Profile unter "Ansicht" als sichtbar ausgewählt sind.

Wähle ich hingegen alle Kanten, Profile etc. komplett ab und bewege mich nur mit Flächen und/oder Texturen sichtbar im Modell, lässt sich dieses völlig flüssig mit gefühlt 60fps bewegen (und bearbeiten).

Normal und unumgänglich, oder ist Abhilfe möglich?

Hallo,
@ Norbert:
Du hast mir vorgeschlagen:
animierte GIFs tun's auch, erstellen mit z.B. dem freien 'ScreenToGif'.

Zum besseren Zeigen der Aktionen ziehe ich ein Einzel-Menü aus der Menü heraus und lege es neben das Modell.
Sobald ich aber das Fenster von ScreenToGif auf den Bildschirm lege, ist das Einzelmenü weg!

Ich wollte Dir das auch mit Bildern zeigen, aber selbst wenn ich das Snipping Tool aktiviere und es auf dem Bildschirm ist, verschwindet auch dann das Einzel-Menü.
Gibt es eine Möglichkeit, dies zu verhindern?
Besten Dank für Deine Hilfe.
LG Peter

Hallo.
Das ist jetzt nicht das Originalteil um das es geht, sondern ein simplifiziertes Bespiel. Es ist der Teil einer Karosserie für ein Modellauto, die gedruckt werden soll. Das zweidimensionale Karosserieteil soll gewissermaßen dreidimensional werden, eine "Stärke" haben. Das Teil von vornherein dreidimensional zu zeichnen, kriege ich nicht hin, da die Flächen nicht im rechten Winkel verlaufen.

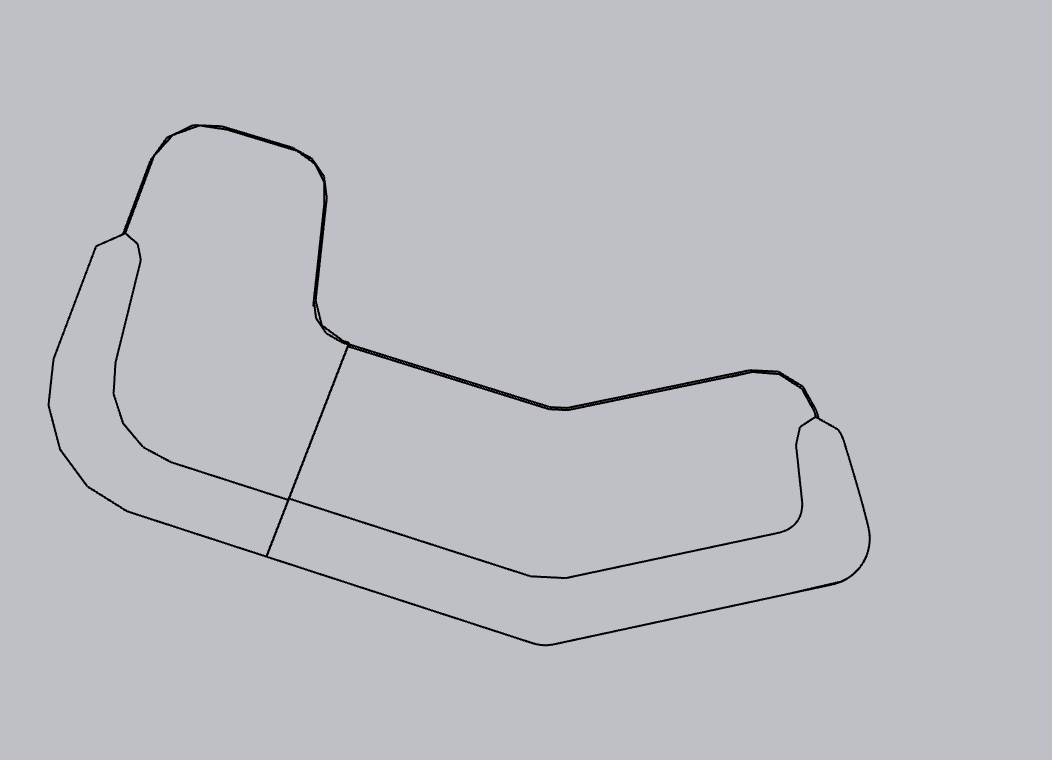

Angefügt ein Screenshot von dem "unregelmäßigen Flächengebilde" , das wollte ich kopieren, die Kopie auf 96% verkleinern und beide Teile so aneinander/ineinander zu fügen, dass ein neues Gebilde mit einer gewissen "Stärke" entsteht. Geht das überhaupt, eine etwas kleiner scalierte Kopie mit dem Original zu verbinden?

Vielleicht mache ich auch einen Gedankenfehler und sollte das Thema ganz anders angehen? Jemand hat eine gute Idee?
Vielen Dank.



Wie schon im Betreff genannt: mein komplettes umfangreiches SketchUp-Modell mit vielen Szenen, Layern, Stilen usw. steht auf dem Kopf.

Habe das gerade erst gemerkt, als ich einmal den Schatten eingeschaltet habe. Lässt sich das mittels Änderung des Koordinatensystems beheben, oder muss das komplette Modell gedreht werden, mit der Gefahr, dass beispielsweise die Szenen-Blickwinkel verloren gehen?


Danke für Tipps
David

Hallo Kenner der Materie,

die Sommerhitze scheint auch Sketchup zu schaffen zu machen.

Folgendes Problem:
Die grüne Fläche in Bild 1 soll mit "Follow me" entlang der leicht gebogenen Linie extrudiert werden.



Das Ergebnis sieht zunächst auch gelungen aus



Wie mHan auf dem nächsten Bild sieht, beginnt die Extrusion jedoch nicht am Ursprung der Fläche (grün, halb verdecktd), sondern ist nach oben versetzt.



Wo liegt der Fehler? Der Maßstab beträgt übrigens bereits 1000:1

Hilflose Grüße
Uli

Angehängte Dateien

  Bild 4.jpg (Größe: 10,43 KB / Downloads: 55)

Ich glaube ich habe etwas sehr Dummes gemacht. Ich habe bei einer neuen Zeichnung die Maßeinheit m nicht auf mm geändert.
Ich weiß, wo ich es wieder ändern kann. Das führt dann aber nur dazu, dass meine Zahlen mit 1000 mulitipliziert werden.

Kann man das retten ?

Ich habe folgendes Problem, das ich in dem kleinen Beispiel dargestellt habe

Ich finde keine Möglichkeit, die Falzbreite vernünftig zu bemaßen. Dabei geht es um das Maß 7,07. Dieses Maß ist
im Grunde nicht brauchbar. Benötigt wird das Maß, dass durch die beiden gestrichelten Linien dargestellt ist.

Gibt es in Sketchup keine Möglickeit solche Maßhilfslinien zu erzeugen, damit man sie bemaßen kann ?

Angehängte Dateien

Thumbnail(s)


Hallo zusammen,

ich habe einen einfachen Schrank wo ich die Tür per Klick öffnen kann.

Soweit so gut. Wenn ich jetzt den Türanschlag von rechts auf links ändern möchte, könnte ich ja die Achse von Hand auf die andere Seite setzen und dann die Gradzahl anpassen.

Soo und nu die eigentliche Frage:
Ist es möglich die Achsen dynamisch zu verschieben, so dass ich bei der Komponente rechts bzw. Linksanschlag auswählen kann?

MFG

Hallo zusammen,
habe mal eine eigentlich ganz simple Frage, die für mich jedoch eine deutliche Komfortsteigerung bei der Benutzung bringen würde:
Sind die Elemente der Standardablage (also Layer, Elementeigenschaften, Materialien etc.) eigentlich irgendwie am Monitor vereinzelbar? Ich arbeite mit 2 Monitoren (Laptop und 24"); auf dem Laptop habe ich üblicherweise die Ablage. Allerdings hängen die in einer Spalte zusammen, was zur Folge hat, dass ich nicht mehrere Elemente (z.B. Layer + Materialien + Elementeigenschaften gleichzeitig geöffnet lassen kann, weil das über die Höhe des Monitors hinausgeht. Das hat zur Folge, dass ich die Menüs ständig auf und zu "falte".
Wenn man die Fenster nebeneinander platzieren könnte, wäre das superklasse. Aber einfach so mit der Maus am Reiter wegziehen, wie man es aus anderen Programmen kennt, geht leider nicht. Gibt es das nicht oder sehe ich da etwas nicht?
Vielen Dank für einen Tipp Eurerseits.

Hallo,
um erstmalig meinen Avatar zu erstellen, habe ich mir etwas Schwieriges ausgesucht:
Eine "echte" Schraube und Mutter mit Gewinde.
Dann noch eine kleine Beschriftung auf dem Schraubenkopf, die im Kreis angeordnet ist.

Das aber alles, ohne ein Plugin zu verwenden. Sozusagen nur mit "Bordmitteln".
O.K., zugegeben, ein (amerikanisches) Video hat mir dabei etwas geholfen.

Hat alles trotzdem recht lange gedauert, aber dabei wieder viel gelernt.
Zuerst wollte ich ein gerendertes Bild einstellen, da ist das Gewinde aber nicht so plastisch rausgekommen. Also habe ich bleiben gelassen.


Peter

Hallo,
ich habe gestern mit Freude das FAQ zum Maßstab-Drucken gefunden.

Demnach alles eingestellt, mit parallele Projektion und  Ansicht Oben, kann aber im Dialogfenster nichts auswählen und auch die Einstellungen wie zB zusammengesetzte Seiten o.ä. bringt nichts.

Kann mir bitte jemand einen Tip geben, welche Einstellungen falsch sind?!

Danke im Voraus und liebe Grüße,
Sebastian

Angehängte Dateien

Thumbnail(s)
