Photo DXF aus Corel Draw in SketchUp sieht seltsam aus
Geschrieben von: NoPlease - 02.04.2019 - 11:37 - Forum: Datenaustausch - Antworten (4)

Hallo Leute,

mein Name ist Norbert und ich bin neu hier im Forum.
Ich habe seit einiger Zeit SketchUp in Betrieb und konnte schon einiges dazu lernen,
unter anderem durch die YT-Videos von Jörg "SketchUpKurse.de"

Nun habe ich allerdings das Problem wenn ich z.B. wie in Bild zu sehen,
eine von Corel Draw exportierte dxf Datei in SketchUp importiere,
die Rundungen nicht gleich sind.




Gibt es da etwas zu beachten oder wo liegt mein Fehler?


Grüße
NoPlease

Drucke diesen Beitrag

  Durchscheinen von Dahinterliegendem verhindern
Geschrieben von: obroni - 01.04.2019 - 23:19 - Forum: Bedienung & Oberfläche - Antworten (3)

Modell eines aufgehängten Transparents, das an einer Kirche hängt.

Schrift auf der Vorderseite des dreidimensionalen (!) Transparents (das also de facto quasi eine sehr flache "Box" ist).

Vorderseite und Rückseite sind gelb, "innen" und "außen". Problem: Aufgrund der Nähe von Vorderseite und Rückseite "scheint das Gelb der Innenseite der Rückseite durch" und macht den Eindruck der Schrift auf der Vorderseite kaputt... (siehe 2 Screenshots).

Übrigens: Das Thema https://www.sketchup-forum.de/Thread-Lin...chscheinen hat mir leider nicht weitergeholfen, falls das jemand fragt...

Irgendwelche Möglichkeiten, das Problem zu umgehen bzw. zu beheben...?

Drucke diesen Beitrag

  Round Corner Rundung zu flach
Geschrieben von: rosketch - 30.03.2019 - 20:39 - Forum: Erweiterungen - Antworten (5)

Hallo, leider komme ich nicht dahinter, sorry, ich dachte ich hätte es verstanden: der Block hat bereits seitliche Abrundungen und soll an der Vorderfront rundum eine Rundung bekommen, aber was ich auch versuche (habe schon 100fach hochskaliert), die Rundung gelingt mir "zu flach" bzw. zu klein - sie soll aber etwa der vorhandenen seitlichen Rundung entsprechen. Siehe Screenshot und SKP-Datei. Das linke Muster im Screenshot als Beispiel ist ein Fake.

LG Rosketch


.skp   RoundTest.skp (Größe: 256,8 KB / Downloads: 7)




Drucke diesen Beitrag

  Anmerkung zum Benutzerprofil
Geschrieben von: egkroos - 29.03.2019 - 21:59 - Forum: Meta - Antworten (5)

Hallo Norbert,
mir ist aufgefallen, dass das Benutzerprofil links vom Beitrag immer den neuesten Stand enthält. Wäre es nicht sinnvoller, den Stand des Profils zum Zeitpunkt  der Beitragserstellung zu belassen,  es also nicht zu aktualisieren? Wenn ich irgendwann einmal (in ferner Zukunft) mich vielleicht mal als "Erfahren" bezeichnen darf, dann steht bei älteren Posts, in denen ich mich selber im eigentlichen Text als Anfänger bezeichne, links im Profil "Erfahren".
    Anderes Beispiel: In einem Beitrag fragte ich, ob es sinnvoll ist, mein win10 32 Bit auf 64 Bit aufzurüsten. Wenn ich diesen Beitrag heute aufrufe, sehe ich links im Profil, dass mein Computer mit 64 Bit ausgestattet ist, was zum Zeitpunkt  der Beitragserstellung logischerweise noch nicht der Fall war, sonst hätte ich diese Frage nicht gestellt. Für einen Neuleser sicherlich irritierend?
   Kann man das nicht ändern?

Ernst

Drucke diesen Beitrag

  Layer nachträglich sortieren möglich?
Geschrieben von: Mr.Claude - 28.03.2019 - 16:59 - Forum: Bedienung & Oberfläche - Antworten (7)

Hallo,
Die Planung wird immer größer und detaillierter, so daß ich gerne meine Arbeit auf verschiedene Layer verschieben möchte.

z.b. Außenwände, Werkbänke/Möbel, Maschinen, Bemessungen
Kann ich dies nachträglich noch ändern?
Für die Komponente würde ich auch noch gerne einen separaten Layer anlegen nur finde ich keine Möglichkeit dazu Huh

EDIT: Ich habe es gefunden :-)
Neuen Layer erstellen und in den Elementinformationen den gewünschten Layer angeben.

Drucke diesen Beitrag

  CopperCube - warum sehe ich importierte SU-Modelle nicht?
Geschrieben von: obroni - 27.03.2019 - 16:40 - Forum: Datenaustausch - Antworten (1)

Habe SU 2014 pro und SU 2016 im Einsatz.

Will die Möglichkeiten von CopperCube nutzen - habe dazu SU-Modelle in verschiedene Formate exportiert, um sie in CopperCube einfügen zu können. Sehe in CopperCube nach dem Einfügen aber immer nur die 3 Pfeile zum Verschieben des importierten Objekts in 3 verschiedene Richtungen. Vom importierten Modell selbst keine Spur....

Woran kann das liegen...???

Ich vermute stark, daß ich hier doch sicher nicht der einzige CopperCube-Nutzer bin, oder...?

Drucke diesen Beitrag

  Halbkugel für Kugelgelenk zeichnen
Geschrieben von: cossacks0_2 - 24.03.2019 - 11:26 - Forum: Bedienung & Oberfläche - Antworten (6)

Hallo!

Ich möchte für einen 3D Drucker, ein Erstazteil für die Lüftung bei einem VW T5 zeichnen. Leider habe ich keine Vorlage auf Thingiverse gefunden. Jetzt muss ich selber ran.Trotz vieler Youtube Videos und einiger Beiträge hier im Forum schaffe ich es nicht mal eine Kugel zu zeichnen. Hab es immer versucht 1:1 den Videos nachzuzeichnen doch leider fehlt im ein Teil bei der Kugel oder es wird ein Ei oder ein Donut!

Irgendwo im Forum habe ich auch gelesen das man sehr kleine Radien vermeiden sollen, was aber Blödsinn ist, es muss doch möglich sein eine Kugel mit 8mm zu zeichnen!

Im Anhang findet Ihr ein paar Bilder. Und auch wie das fertige Teil dann später aussehen soll.

Drucke diesen Beitrag

  DXF/DWG Export für MS Visio aus LayOut oder SkecthUp
Geschrieben von: nowi - 23.03.2019 - 15:00 - Forum: Datenaustausch - Antworten (3)

Hallo zusammen,


was erwartet MS Visio für ein vernünftigen DXF/DWG Export?

Das einzige was Halbwegs funktioniert ist nur der folgende Export aus SketchUp (LayOut geht garnicht)

DXF/DWG-Export:

  1. "Kamera > Parallele Projektion"

  2. lotrechte Ansicht, z.B.: "Kamera > Standardansichten > Oben"

  3. 'echte' Kreise: "Datei > Exportieren... > 3D-Modell > Dateityp: AutoCAD DWG-Datei > Optionen... > Version: AutoCAD 2000"
Nach dem Importieren in Visio sieht mein Grundriss aber nicht so aus wie in SketchUp oder Layout besonders die Schrift.

SketchUp:



MS Visio:



Drucke diesen Beitrag

  "Baumhaus"
Geschrieben von: sepperl - 18.03.2019 - 16:56 - Forum: Jobs - Antworten (1)

suche einen Partner, der mit mir ein Modell für ein Holzhaus auf Stelzen erstellt; Küche, Wohnzimmer, Schlafzimmer, Bad ...

Drucke diesen Beitrag

  Grundstücksfläche schließen und pflastern
Geschrieben von: Ich Bins - 18.03.2019 - 15:39 - Forum: Bedienung & Oberfläche - Antworten (14)

Hallo zusammen,

die Grenzlinien von meinem Grundstück befinden sich nicht auf der gleichen Ebene und es gelingt mir nicht die Fläche zu schließen um darauf einen Pflasterbelag "auszuschütten".
Mit vielen ausgeblendeten Querlinien kann die Fläche geschlossen werden aber im Pflasterbelag erkennt man die einzelnen Flächen.

Anbei ist die Zeichnung.

.skp   Grundstück.skp (Größe: 145,82 KB / Downloads: 5)
Wie geht man vor um das Problem zu lösen?

Viele Grüße
 Ich Bins

Drucke diesen Beitrag

  Quadrat und Kreis "verbinden"? Sanitärrohr.
Geschrieben von: rosketch - 17.03.2019 - 18:09 - Forum: Bedienung & Oberfläche - Antworten (7)

Ich habe dazu schon mal sowohl ein Video als auch ein Beispiel gesehen, finde es aber leider nicht mehr:
Zwei unterschiedliche Flächen, z.B. ein Quadrat und einen Kreis, zu einem Körper verbinden, beispielsweise ein Sanitärrohr das an einer Öffnung rund und an der anderen eckig ist (und auch eine "Wanddicke" hat).

Und gleich ein zweites "Halbrohr", eine Dachrinne, an einer Seite ein großes und breites U am anderen Ende in ein kleines schmales u auslaufend, auch mit Wanddicke  -  ähnliche Vorgehensweise?

LG Rosketch

Drucke diesen Beitrag

  Schnittebe exakt positionieren
Geschrieben von: Perlator - 16.03.2019 - 17:18 - Forum: Bedienung & Oberfläche - Antworten (1)

Hallo zusammen - ich hätte da mal gerne ein Problem:

Gibt es eine Möglichkeit, eine Schnittebene an einem bestimmten Punkt (z.B. genau in der Mitte eines Objekts) zu positionieren?
Ich habe das mal (zufällig) irgendwie am Nullpunkt geschafft - konnte es jedoch nicht mehr reproduzieren.
Es scheint für die Schnittebene keinen "Fang" zu geben, sondern nur so ein wachsweiches hin- und hergeschiebe.

Ich weiß, wie ich mit einer Hilfsfläche und "Verschneiden" ein Objekt teilen kann. Wenn ich jedoch den Umriss eines Objekts zur Weiterbearbeitung benötige, z.B. um eine Schablone für eine formgenaue Verpackung herzustellen, ist die "Verschneiden-Methode" relativ aufwendig - da wäre die Schnittebenen-Gruppe das Mittel der Wahl.

Schönes WE

Drucke diesen Beitrag

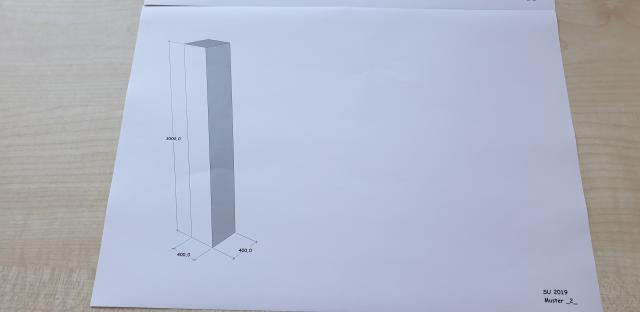

  Grundriss Fragen: "2D" Druck / Gruppe zu hoch / qm auf GR anzeigen
Geschrieben von: nowi - 16.03.2019 - 14:09 - Forum: Bedienung & Oberfläche - Antworten (2)

Hallo zusammen, Smile
ich habe leider mal ein paar Fragen an euch. Huh
Irgendwie habe ich es noch nicht rausgefunden und auch nichts bei Google dazu gefunden.

  1. Wie kann ich meinen Grundriss klassisch in "2D" aus der Vogelperspektive drucken?
  2. Meine erstellte Gruppe ist irgendwie zu hoch.
  3. Wie kann eine die qm pro Raum im Grundriss anzeigen lassen?
  4. Wie füge ich am besten die weiteren Etagen zusammen?
  5. Und wie bekomme ich in meinen angefangenen Grundriss eine Bodenplatte nachträglich rein?
Vielen lieben Dank schonmal.  Big Grin



Angehängte Dateien
.skp   EG.skp (Größe: 8,32 MB / Downloads: 6)
Drucke diesen Beitrag

  Parabel in 3D
Geschrieben von: Berni2019 - 14.03.2019 - 14:18 - Forum: Bedienung & Oberfläche - Antworten (41)

Hallo,

ich bin neu bei SketchUp.

Ich soll eine Tasse (Parabel in 3D) erstellen.

Hat jemand eine Idee, wie man so was machen könnte?


Gruß

Berni

Drucke diesen Beitrag

  Globale Koordinaten auslesen
Geschrieben von: egkroos - 12.03.2019 - 21:40 - Forum: Bedienung & Oberfläche - Antworten (5)

Hallo Freunde,
Gibt es eine Möglichkeit, globale Koordinaten eines beliebigen Punktes auszulesen? Ich habe bislang nichts finden können.
Ernst

Drucke diesen Beitrag

  Clipping beim Einzoomen - Planetenprojekt
Geschrieben von: mrmysterious - 12.03.2019 - 04:20 - Forum: Bedienung & Oberfläche - Antworten (9)

Hallo, ich bin relativ neu mit Sketchup, ca. 1 Monat benutze ich es und finde die Abeit damit relativ einfach und intuitiv.
Es gibt allerdings etwas, was mich fast um den Verstand bringt, habe mich auch schon darüber informiert: Clipping beim Zoomen.

Vielleicht ist Sketchup einfach nicht geeignet für das was ich damit mache: ein Planetenprojekt, die Erde mit Umlaufbahn um die Sonne sowie der Mond mit Umlaufbahn um die Erde, alles in folgendem Maßstab: z.B. Durchmesser Erde (12.742km) im Modell mit Durchmesser 12,74m, Abstand zur Sonne entsprechend 149.600m (real 149.600.000 km).

Das Problem ist nun, sobald eine so weite Umlaufbahn gezeichnet wurde, lässt mich Sketchup nicht mehr sehr weit einzoomen, ohne dass irgandwann das Objekt clippt, verschwindet und ich nur wieder einen kleinen Punkt sehe, den ich mühevoll wieder einzoomen muss...aber wieder das gleiche passiert.

Abhilfe schafft "Perspektive" zu deaktivieren, jedoch brauche ich das dringend für mein Projekt...

Frage: Kann ich Sketchup also dafür vergessen? Ist es evtl. nur brauchbar für ein Häuschen am Ursprungspunkt?
Gibt es irgendwelche brauchbare Lösungen für dieses Problem?
Was machen andere Programme bei dieser Aufgabenstellung? Lohnt es sich zu AutoCAD zu greifen?

Fest steht, dass man so nicht arbeiten kann... Angry

Vielen Dank und viele Grüße
mrm

Drucke diesen Beitrag
