Manchmal, wenn ich an gewölbten Strukturen arbeite, die in viele kleine Dreieck-Flächen unterteilt sind fällt mir etwas merkwürdiges auf:

Wenn diese kleinen Dreiecke durch eine Verformung der Oberfläche aus Vierecken entstanden sind, indem Sketchup eine Diagonale einfügt, um diese neue Wölbung darstellen zu können, scheint es ziemlich zufällig zu sein, welche Diagonale gewählt wurde.
Ich ordne die Struktur dann manuell, indem ich Diagonalen, die in die falsche Richtung weisen, lösche und dann die richtige zeichne.

Manchmal legt Sketchup dann plötzlich 2 oder sogar 3 Flächen übereinander, die dasselbe Dreieck füllen.

Wieso tut es das?

Gibt es da keine Kontrolle, dass ein Ring aus Kanten immer nur eine Fläche aufnehmen kann?

Ich möchte einen besonderen Torus bauen, bei dem der Kreis für den Querschnitt um einen der beiden am weitesten Seitlich sitzenden Punkte gedreht wird.

Dadurch soll das runde Loch auf einen Punkt geschlossen werden.

Würde man diesen Torus entlang eines Querschnittes Halbieren, so würde man 2 Kreise sehen, die sich in einem Punkt berühren.

Aber Sketchup resgiert komisch.

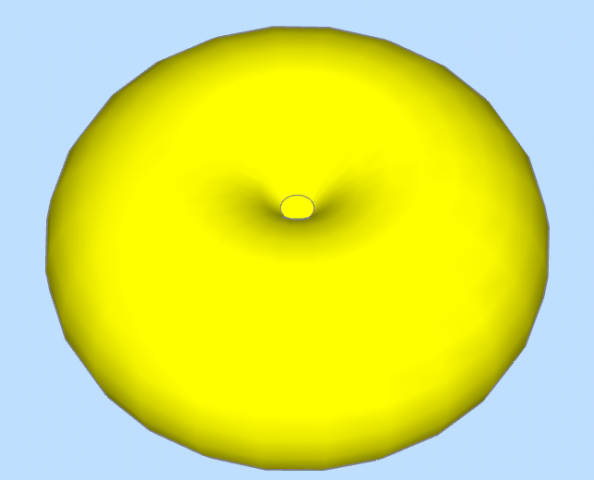

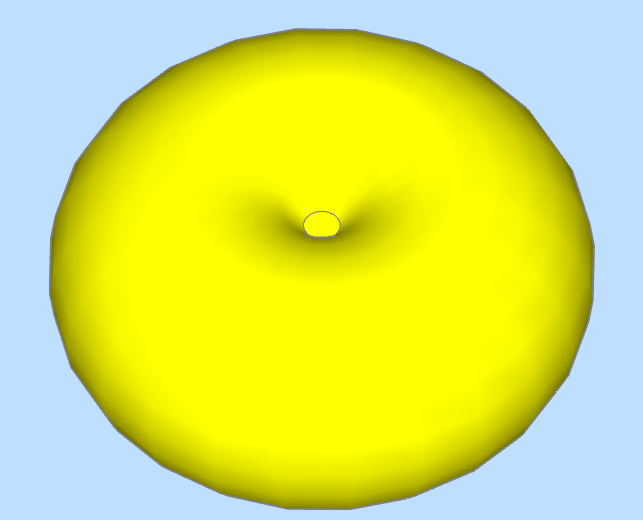

es lässt die 4 am weitesten innen liegenden Flächen-reihen weg und ersetzt sie durch 2 kleine Kreise.

Wie bekomme ich die komplette, in einen Punkt zusammenlaufende Geometrie?

Angehängte Dateien

Thumbnail(s)


Hallo

Ich arbeite meist mit einfarbigen Texturen.
Aber manchmal möchte ich auf einem einfarbigen Objekt an einer stelle ein kleines Motiv anbringen.
Dazu erstelle ich dann den "Aufkleber" auf der Grundfarbe des Objektes in Gimp.
Dabei achte ich darauch, bei der einfarbigen Textur in Sketchup und auch bei der Hintergrundfarbe um den "Aufkleber" in Gimp exakt die gleichen RGB-Werte einzustellen.

Dabei habe ich folgendes bemerkt (nur bei Mischfarben, nicht bei den Grundfarben Rot, Gelb, Grün, Cyan, Blau, Magenta, bei denen alle Regler auf Anschlag stehen):
Wenn ich dann den "Aufkleber" als projizierte Textur auf dem Objekt anbringe, weicht die Hintergrundfarbe hinter dem "Aufkleber" minimal von der restlichen Farbe des Objektes ab.
Das fällt mir besonders dann auf, wenn ich danach ein wenig mit der Perspektive herumdrehe, um die Flächen abwechselnd zu beleuchten.

Woher kommt dieser Unterschied?

Hallo
Ich habe eine Form gezelchnet, bei der eine Fläche (symmetrisches Parallelogramm, parallel zur grünen Achse) noch senkrecht steht, die ich aber leicht nach außen neigen möchte.
Dazu habe ich eine Senkrechte Hilfs-Fläche im benötigten Abstand außen davor aufgestellt.
Die Fläche, die geneigt werden soll, soll mit der Oberkante genau an diese Hildffläche anlehnen.
Aber wenn ich zum drehen erst den Mittelpunkt von der Unterkante für die Position des Dreh-Werkseuges (unterkante = Drehachse) auswähle und dann den Mittelpunkt der Oberkante für den beginn der Drehunfg wähle, wird irgendwie nicht dieser Punkt auf die Hilfsfläche gerichtet, sondern immer die stelle der beim Drehen eingeblendeten, gestrichelten Linie, wo sie gerade den Cursor berührt.

Wie schaffe ich es, dass die Ableitung den geklickten Punkt (mittelpunkt Oberkante der zu drehenden Fläche)  nutzt und nicht die Cursor-Position?

Hallo Zusammen,
ich bin absoluter Neuling (bin zwar seit ca. 1,5 Jahren Mitglied, habe aber die meiste Zeit SU nicht weiter verfolgt) hier und jetzt möchte ich das eine oder andere entwerfen und planen. Habe immer noch keinerlei Kenntnisse von CAD etc.
Ich arbeite mit der (aktuellen) Browserversion
Ich habe folgende Frage:
Im Moment fange ich mit der Draufsicht an zu zeichnen. Grundriß, Türöffnungen, Bemaßung und Objekte einfügen geht. Beim bemaßen bzw. vorhandene Maße eintragen komme ich nicht weiter. Und die Maßanzeige rechts unten springt manchmal ganz wild rum. Mit Maus und Trackpad die Linien auf den cm / mm genau hinzukriegen ist mehr wie anstrengend. Gibt es die Möglichkeit alles ungefähr auf Maß zu zeichnen und dann über Maßan-/eingaben alles im richtigen Maßstab angepasst zu bekommen?
Das habe ich über Stunden versucht herauszufinden... hatte irgendwo was gelesen oder gesehen...... das das gehen soll. Habe einfach nichts gefunden dazu.
Screenshots hier und im Netz unterscheiden sich stark von meinem Bildschirm >Version?
Tutorials in Deutsch die Grundlagen für Anfänger zeigen habe ich noch nicht viel gefunden.

Über eure Hilfe würde ich mich sehr freuen,
viele Grüße und je nach Landstrich einen  schönen Rosenmontag
dinah

Hi,

ich suche nach einer Möglichkeit um an sich schneidenden Profilen  erst "Überstände" abzuschneiden und dann in einem zweiten Schritt einen "Gehrungsschnitt" durchzuführen. Die Profile bestehen aus einzelnen Profilen, die als Komponente definiert sind.
Die Profile liegen in der gleichen Ebene. Ein Beispiel ist zum besseren Verständniss angehängt.

Mein Problem:

1. die Volumenkörperfunktionen erkennen die Profile nicht als Volumenkörper, obwohl mir unter "Elementinformationen" eine Volumenangabe angezeigt wird
2. die Variante Flächen verschneiden trennt die Objekte nicht "sauber", sondern es werden auch den anderen Objekten Teilflächen beim Löschen entfernt.

Wenn ich diese Übung an einfachen Quadern durchführe funktioniert alles, wie erwartet.

Ich hoffe ich konnte den Sachverhalt verständlich beschreiben.

Falls jemand Rat weiß, wie es "richtig" zu machen ist, bzw. ob es Plugins kennt, die helfen die Aufgabe komfortabel zu lösen, wäre ich sehr dankbar.

Gruß

wg01

Hallo, ich habe noch sketchup make und möchte eine datei von jemand anders öffnen. Nun kommt folgende Meldung:

Die Datei wurde in einer neueren Version von SketchUp erstellt.

Sie haben Version 17.3.116.
Sie benötigen Version 18.0.16976.

Besuchen Sie sketchup.google.com, um die neueste Version zu erhalten.

Wenn ich aber Aktualisierung suche sagt er ich hätte die neueste Version. Liegt das vielleicht daran dass die andere Datei in Sketchup Pro gezeichnet wurde?

Danke für alle Infos

Hallo,

ich habe einen neuen iMac (Retina 4K, 21.5-inch, 2017,  3,4 GHz Intel Core i5, 32 GB 2400 MHz DDR4, Radeon Pro 560 4 GB) und überlegte schon, ob ich mit diesem Gerät
auf Pro umsteige. Vorher hatte ich ein Mac Book Air von 2011.

Was soll ich sagen, es läuft auf dem Macbook viel besser. Auf dem neuen iMac mit „High Sierra“ laufen die Animationen überhaupt nicht flüssig, es gibt im Grunde gar keinen
Geschwindigkeitsvorteil, das einblenden von Kanten dauert ewig.

Habe schon gelesen, dass es mit High Sierra wohl Probleme gibt. Aber was ist da los? Und wann wird da was gegen unternommen?

Ich wollte dann auch eigentlich mit „Brighter 3D“ arbeiten. So kann man das vergessen.

Hallo,

vor Renovierungsarbeiten möchte ich die Elektrik erneuern. Hat jemand eine Herangehensweise für die Darstellung eines Kabelverlegeplans in Sketchup Make?
Ich könnte zwar die Räume in 3D darstellen, aber wie komme ich dann "herein" um die Leitungen zu zeichnen?

Guten Mittag in's Forum,

irgendwann hat Win 7 prof beschlossen, die Endung *.skb nun Word zuzuweisen. Mit allen beschrieben Vorgehensweisen - über Win-Bordmittel, MS-Troubleshooting, Ändern der Registry ... und Tools konnte ich keine "saubere" Verbindung zu SU 2018 ( evtl. auch LayOut und StyleBuilder ? ) herstellen. Win sieht SU einfach nicht - jede Anpassung, auch per Hand scheitert !

Any ideas ? Gruß Klaus
