Hey Leute. Ich vesuche seit ner Stunde einen blöden Kreis auf 16,5mm Größe einzustellen. Mit Maus geht das natürlich nicht so genau. Ich hab versucht mittels Skalierwerkzeug den Kreis anzuklicken. Jetzt dachte ich, kann ich ins Feld mein eigenes Maß eintippen. Aber so geht das scheinbar nicht. Wenn ich stattdessen mit STRG zwei Punkte des Kreises (Mittelpunkt und einen "Eckpunkt") anwähle, wird das Feld unten aktiv. Eintragen kann ich aber noch immer nichts, solange ich nicht reinklicke. Wenn ich das aber mache (bei weiterhin gedrückter STRG-Taste), kann ich nichts reinschreiben, ohne STRG-Taste schon. Dann wird aus dem Kreis aber ein Ei. Mit 3fach Klick vll. Wenn ich 16,5mm eintippe macht er dann auch keine 16,5mm draus. Ich denke, er skaliert dann um den Faktor 16,5mm. Wie er mit dem Faktor genau rechnet, weiß ich nicht. Jedenfalls bekomme ich meine 16,5mm Durchmesser nicht hin. Hab keinen Plan. Die Sketchuphilfe ist in dem Fall leider komplett für die Tonne. Vll. kann mir jemand helfen.
ich bin neu bei Sketchup und solte für eine Monatgeanleitung eines Verkaufsdisplays verschiedene Komponenten zu verschiedenen Kombinationen zusammenfügen. Der Hersteller hat mir Modelle der Einzelkomponenenten im dwg Format gesandt, die kann ich in SU auch gut öffnen und dann als skp Files ablegen. Ich habe nun aus jedem File eine Komponente gemacht und möchte nun jeweils mehrere Komponenten in einem neuen File zusammen kombinieren (z.B. Regale, Träger, Rückwände). Aber ich finde die Komponenten nicht mehr! Die legen sich offensichtlich in einem Verzeichnis "InModel" ab, aber darauf habe ich in einem neuen File keinen Zugriff mehr.

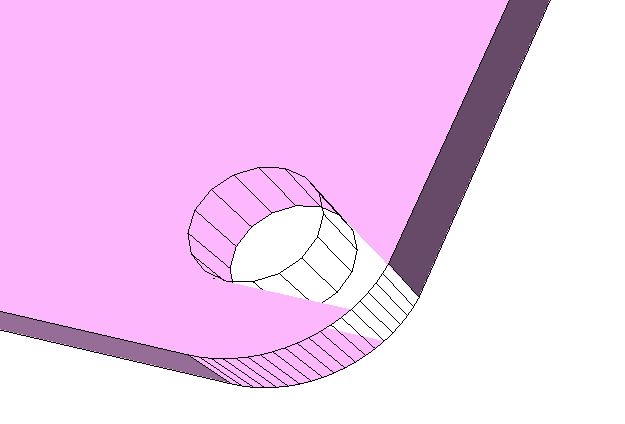

Hallo! Ich habe das Problem fehlender faces, obwohl ich eine 2d Zeichnung sauber protrudet habe. Es passiert meist nachdem ich in das Format DXF exportiert hatte, und diese DXF dann erneut geöffnet hatte. (Die ganze Häkchen bei OpenGL habe ich schon weggemacht, also daran kann's nicht liegen!) Hier ein beispielhafter screenshot:
Ich bin neu hier, also Hallo erstmal. Ich zerbreche ich mir schon seit einiger Zeit den Kopf über den DXF Export (als "2d graphic"). Alles wird ca. 14-15% vergrößert und mir ist unklar warum. Wenn ich eine DXF importiere, dann hat darin mein Bauteil zuerst die korrekte Länge von ca. 364 mm. Soweit, so gut! Wenn ich es nun wieder nach DXF exportiere, dann bekommt es allerdings eine Länge von ca. 419 mm. Wenn ich es nochmal exportiere dann wächst es auf 479mm u. s. w. Es wird also sozusagen nach jedem Abspeichern (Export) ein Stück vergrößert. Weiß jemand Abhilfe? P. S. Ich hatte auch mal die Extension "Export to DXF or STL" probiert, aber da kommen dann wieder andere Bugs, deshalb möchte ich wenn es geht erst mal bei dem Standard-Export bleiben.
Ich wollte Fototexture auf Oberfläche vom Halbkugel platzieren, da gibt es Problem wegen Geometrie, dort viele Dreiecke. Wie kann machen, damit Geometrie zusammen in 1 Geometrie verschmelzen?
Hallo,
ich bin ziemlicher Sketchup Neuling und versuche mich gerade in der Konstruktion eines mehrgeschossigen Gebäudes. Habe zunächst eine Bodenplatte gezeichnet und darauf die Wände eingezeichnet. Diese dann mit dem Drücken/Ziehen Werkzeug auf 2,5m hochgezogen. Die Räume habe ich durch einzeichnen einer Linie am oberen Ende jeweils geschlossen und dann die Flächen wiederum um die Dicke der Decke 25cm weiter hochgezogen. Ebenso die Wände nochmals um 25 cm hochgezogen. Somit war das EG und 1. OG samt Decke erstellt. Hat soweit auch gut geklappt, wenn ich ein Fenster in Form eines Rechtecks auf die Wände zeichne und hereindrücke sehe ich alle Böden, Mauern etc. Soweit, so gut. Nun kommt mein Problem:
Im dritten Stockwerk sollen die Wände teilweise anders laufen wie im Erdgeschoss. Die Linien der Wände des Erdgeschosses sind aber alle sichtbar. Dies stört erstens bei der Darstellung, aber auch bei der Konstruktion. Wenn ich nun anders verlaufende Wände einzeichne, die die Wände des Erdgeschosses kreuzen so bekomme ich lauter Teilstücke wenn ich versuche, das umgrenzte Volumen zu markieren um dieses weiter nach oben zu ziehen. Das gilt auch, wenn ich die nicht benötigten Linien über Elementinformation ausblende.
Wenn ich die Linien auf der Deckenplatte lösche verschwinden auch die Wände im Raum darunter. Was kann man machen, um dieses Problem zu umgehen?

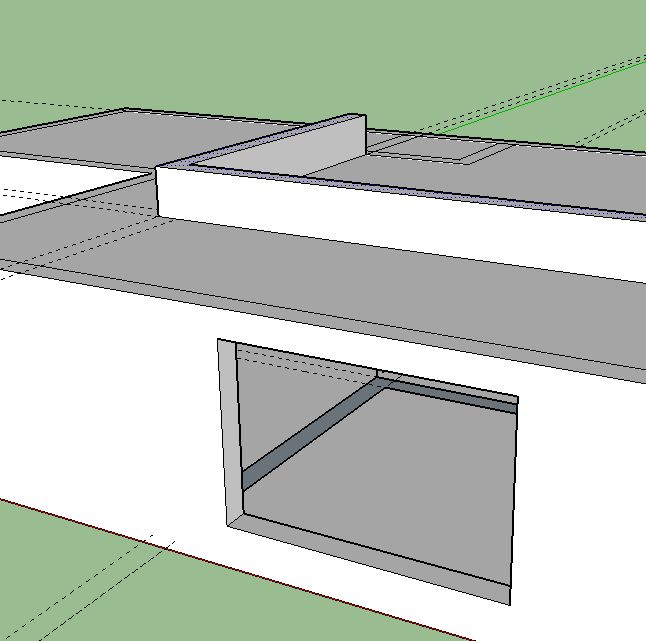

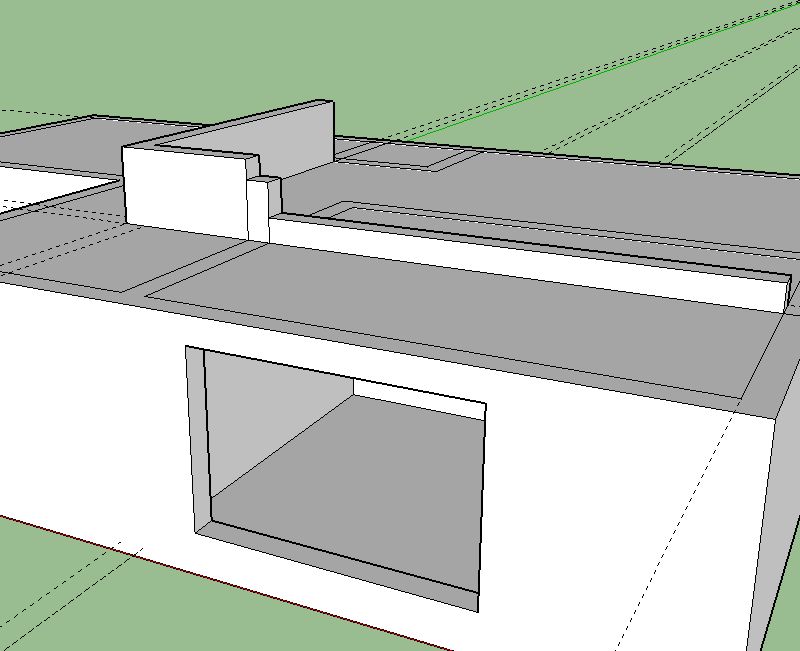

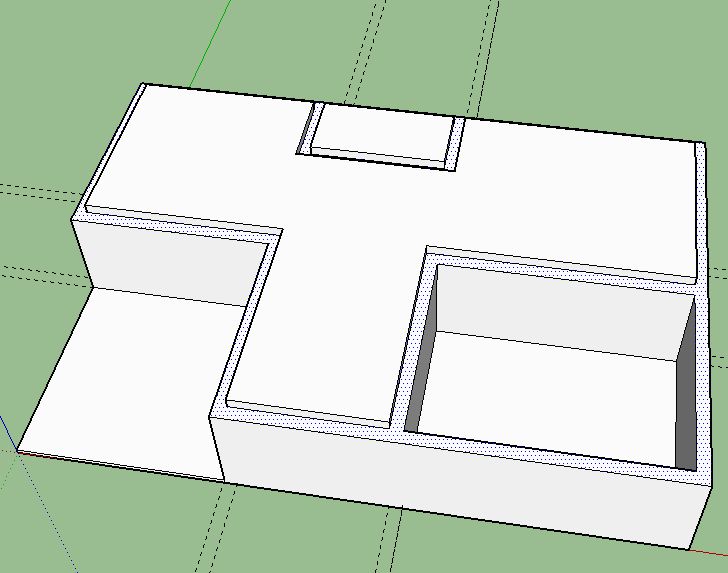

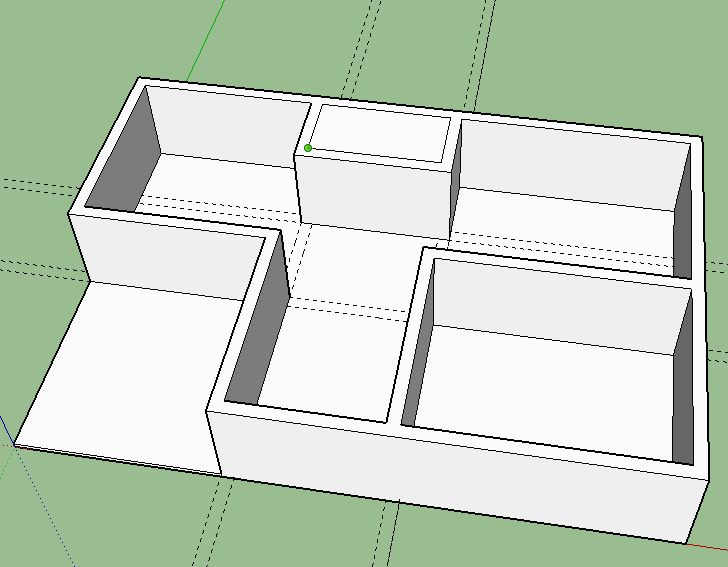

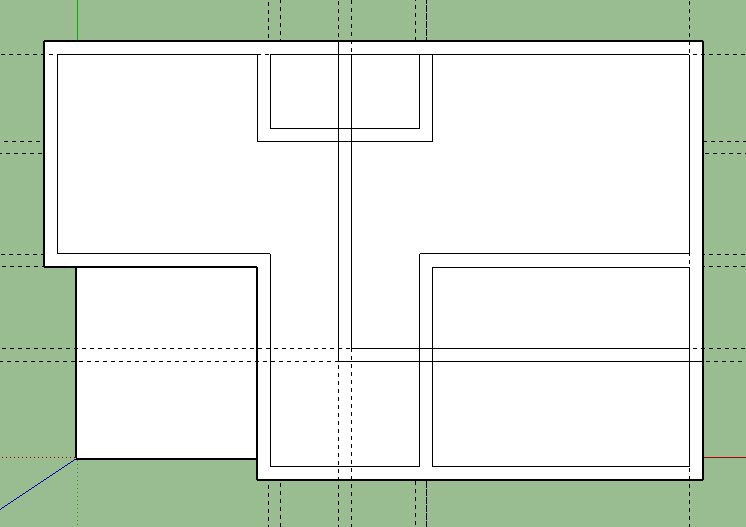

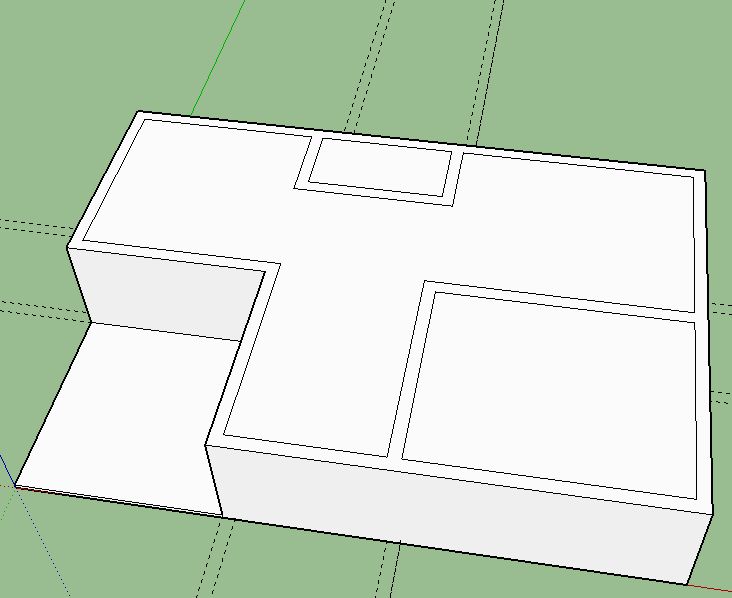

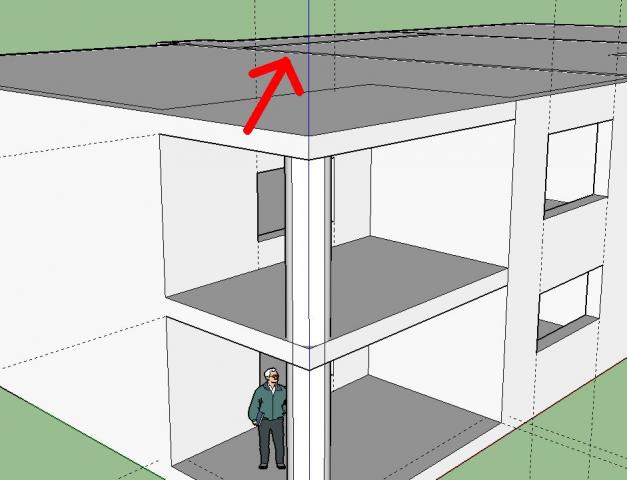

Ich habe das Ganze zur Verdeutlichung nochmals anhand ein paar Beispielen gezeichnet. Hoffe man kann erkennen, worum es geht.
Habe schon viel gelesen, konnte aber keine Lösung für mein Problem finden. Vielen Dank im Voraus!

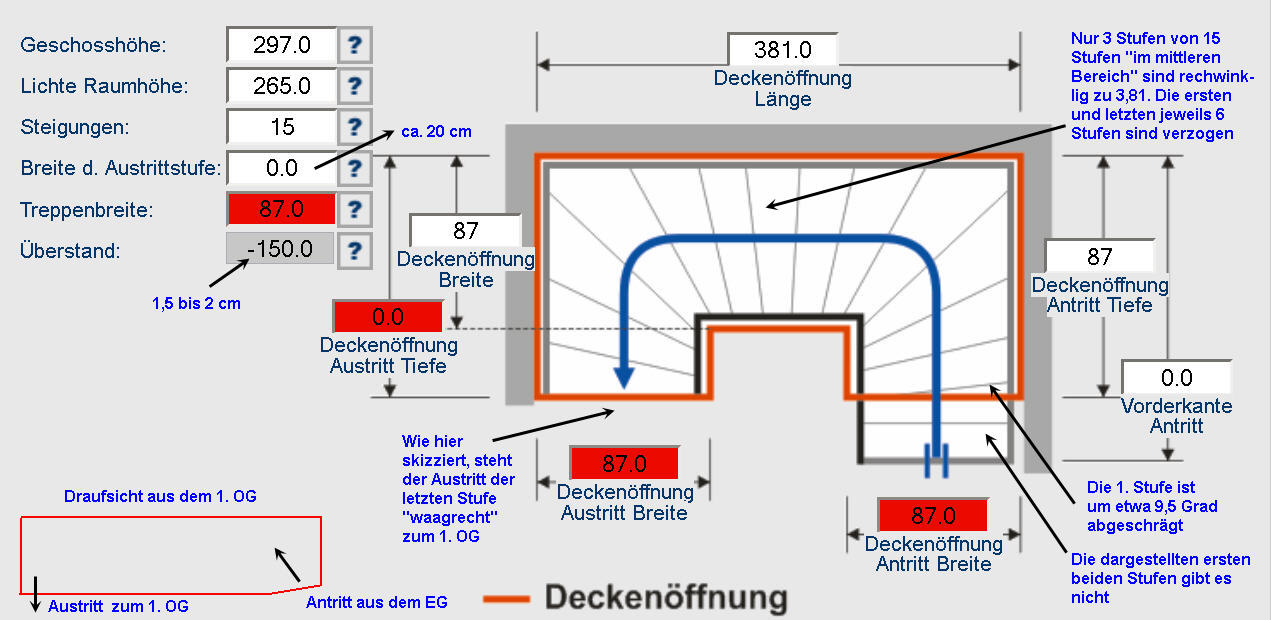

ein bekanntes, aber immer noch nicht befriedigend gelöstes Thema : wie baue ich eine Treppe, 2 x 1/4 gewendelt, davon ein Mal sogar abgeschrägt ? Schaut Euch bitte den Anhang an ! Der Treppenbauer möge mir verzeihen, daß seine Skizze verwendet habe.

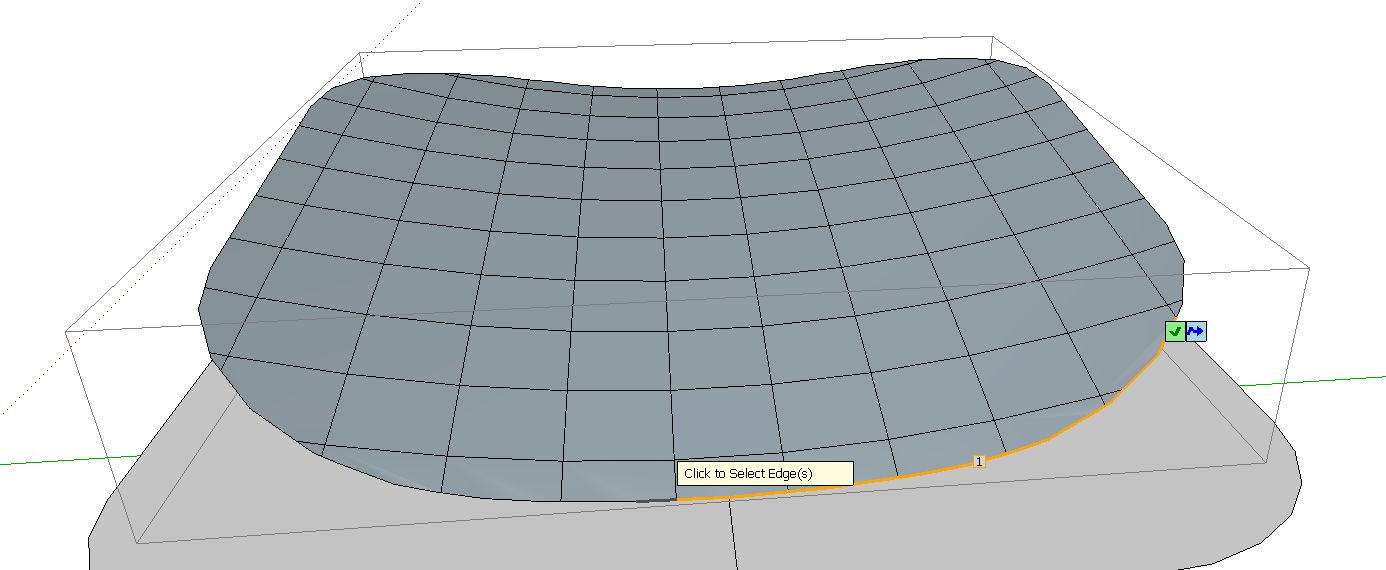

Ich beschäftige mich momentan mit etwas komplexere Modellen, komme soweit auch gut voran.
Da es beim aktuellen Modell nur unsymmetrische Flächen hat, ist mir folgenden Gedanken gekommen:
Ist es möglich, die Linien unterschiedlich anzeigen zu lassen? Und zwar mit folgender Unterteilung:
- Linien die für die Konstruktion benötigt werden
- Linien die für die Konstruktion nicht benötigt werden (Linien für Textur, Subdivision etc)
Also wie die Funktion "Merge Coplanar Faces" von CleanUp. Nur das nichts gelöscht wird, sondern nur angezeigt.
Habe es mit Stile versucht, leider ohne das gewünschte Ergebnis.
Hallo Allerseits -
mein erster Beitrag in dieser gerade ergoogelten Runde!
Nach längerem Liebäugeln mit SketchUp habe ich mir den gerade erschienenen "Video-Kurs von Heiko Rech" besorgt und auch schon durchgearbeitet. Dann "SketchUpMake" installiert und nun versuche ich mein neu-erlerntes Wissen an einem ersten Projekt. Dabei bin ich an einer Fehlermeldung gescheitert, zu der mir alles Googeln bisher nicht half, ausser, dass ich dieses Forum fand.
Ich versuche erstmal, mein Projekt zu beschreiben:
Ein Garagenboden mit einer darin eingelassenen Montagegrube - einen Meter breit und 4,60m lang. Von der Eingangsseite führen sechs Treppenstufen von jeweils 30cm Höhe und 20cm Auftrittsfläche in eine Tiefe von 1,80m. Der Garagenboden (6 x 3 m) wurde mit der Push/Pull-Funktion zu einer 10cm hohen Grundplatte gemacht und die Grube habe ich mittels Hilfslinien konstruiert und dann die Draufsicht auf die Stufen zunächst als Rechtecke von jeweils 20 x 100 cm gezeichnet.
Mein Problem beginnt, wenn ich die Push/Pull-Funktion auf die Stufen anwenden will. Ich beginne mit der ersten Stufe, markiere die Oberseite und verschiebe sie um 30 cm in die Tiefe. Funktioniert bestens!
Doch beim Versuch, die nächste Stufe um 60cm in die Tiefe zu versetzen, kommt die Meldung "Versatz begrenzt auf 30cm" und in dieser Tiefe ist auch Ende der Fahnenstange für den Versatz nach unten. Nach oben könnte ich die Treppen-Oberseite beliebig hoch ziehen.
Überspringe ich die noch nicht behandelte dritte Stufe (90cm) und schiebe die Vierte direkt auf 120cm Tiefe, funktioniert das wieder einwandfrei.
Aber es will mir einfach nicht gelingen, zwei nebeneinander liegende Stufen zu konstruieren. Nach langem Suchen in den Funktionen und Googeln nach Stichworten stiess ich auf dieses Forum und hoffe, dass ein erfahrenerer SketchUp-User mich wieder auf's richtige Gleis setzen kann.
Durch den Video-Lehrgang ist mein Layout immer noch auf "Holzbearbeitung" und "mm" eingestellt. Gibt es unter "Architektur" eventuell etwas, womit man Treppenstufen weniger umständlich konstruieren kann?
Ich hoffe, meine Beschreibung war räumlich nachvollziehbar genug und freue mich auf Tips. Vielleicht sehe ich ja nur den Wald nicht vor lauter Bäumen ?
Hi,
wie kann ich die Materialsymbole für Architekturzeichnungen um das klassische geschwungene Symbol für Dämmung erweitern?
Im Anhang ein Bild.
Hat jemand einen Tipp, wo ich Symbolbibliotheken (Architektur / Wandaufbau) downloaden kann, damit ich sie in Sketchup Pro ein fügen kann? Im 3D Warehouse habe ich das Symbol für Dämmung nicht gefunden.
