Hallo Leute,
bin absoluter Newbie in 3D und Sketchup, habe zuvor versucht in Autocad so ein Profil zu erstellen, ähnliches Problem.

Ich erstelle aus einem Rechteck-Volumenkörper und einem Dreipunktbogen per Subtraktion einen Volumenkörper, der auf der Oberseite eine kreisbogenförmige Ausbuchtung haben soll. In Sketchup Pro 2016 habe ich das gemacht, funktioniert auch einwandfrei. Aber die gekrümmte Oberfläche ist sehr grob segmentiert, Sketchup zeigt mir an, dass beide Flächen (warum das zwei geworden sind ist mir auch ein Rätsel) aus 12 Flächen besteht. Das ist mir zum Fräsen viel zu wenig.
Wo kann ich das einstellen oder korrigieren, dass ich pro Oberfläche mehr Flächen erhalte und damit die feinere Segmentierung?

Vielen Dank für eine Antwort dazu!

Viele Grüße, Hanno


  3D_Hohlprofil_2.skp (Größe: 1,07 MB / Downloads: 451)

Hallo!
Als absoluter newcomer habe ich es geschafft, aus importierten Daten eine recht komplexe Kontour zu erstellen  die auch als Solid erkannt wird und mit dem Slicer (Scheiben5) auch in Scheiben zerlegt werden kann um daraus ein Holzmodell nachzubilden. Zur Erstellung dieses Modells und zur späteren Versteifung brauche ich aber zwei längslaufende Bohrungen, die ich auch konstruiert habe.
Dadurch wird aber das Modell nicht mehr als Solid anerkannt, da ich jetzt zwei nested Groups habe.
Zum Zusammenbau der einzelnen Scheiben ist aber eine Referenz (z.B.: die Bohrung) unbedingt notwendig.
Bitte daher sehr um Hilfe, wie dieses Problem Solid mit Bohrung gelöst werden kann. Meine Anfängerkenntnisse reichn dazu leider nicht aus.
Dies ist gleichzeitig auch mein erster Forum Beitrag, bitte daher um Nachsicht falls ich irgendwelch Formalismen nichht eingehalten habe.

  3Kw2BlRohrverstNabeOhneSkel2NestedEinzelt.skp (Größe: 9,25 MB / Downloads: 447)

Hallo zusammen,

vorweg möchte ich mich entschuldigen falls die Lösung des Problems offensichtlich sein sollte und ich einfach nur zu blöd bin aber bin noch nicht übermäßig viel Erfahrung mit Sketchup und bin der Verzweiflung nahe

Ich bin gerade dabei die grobe Basis für eine Achterbahnstation in Sketchup Pro 2015 zu entwerfen, um diese dann als .3ds zu exportieren und in das Programm 'Nolimits Coasters 2' zu importieren.
Ich habe also angefangen mit einem ganz einfachen Quader, der die ungefähre Basis der Station bilden soll. Anschließend habe ich das Modell als .3ds exportiert und in Nolimits eingefügt. Alle funktionierte ohne Probleme. Dann wollte ich mit dem 'Anbau' weitermachen und einen Weg/Treppen über die Schienen hinzufügen.
Habe das Modell mit dem Anbau dann exportiert und wiederum in Nolimits eingefügt.
Jedoch sind alle Flächen, die seit dem Anbau der Treppen hinzugekommen sind weiß bzw. die Texturen fehlen.
Habe mal zwei Bilder angefügt:

So sieht es in Sketchup aus:



und so sieht es in Nolimits aus:


Ich hoffe jemand kann mir helfen und freue mich auf eure Antworten!

Grüße Kotti

Hallo Liebe Gemeinde,

vorab ein DANKE an die Forenbetreiber und mitglieder. Nun zu meiner Frage ! es gibt ja die Schnellansicht buttons vorne,rechts, links, Draufsicht, aber leider keine von Unten   gibt es da ein plugin für ?
mfg
Rüdiger

Ich komme einfach nicht weiter, vielleicht kann mir jemand helfen.

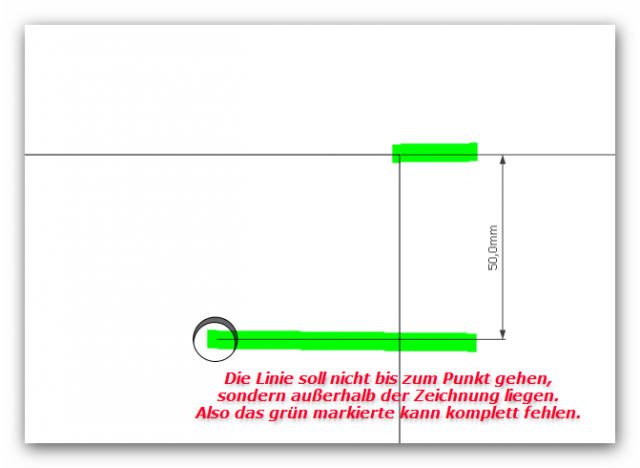

Ich möchte Bauteile vermaßen, das klappt soweit auch ganz gut, jedoch nur innerhalb des Bauteils.
Einige Maße sollen aber außerhalb der Zeichnung stehen, weil es sonst einfach zu viel wird.
Meine Frage: Kann man die Führungslinien in irgendeiner Weise verkürzen? Oder Voreinstellen das diese eine max. Länge haben?

Ich hoffe ich konnte mein Problem für euch verständlich erklären, trotzdem hänge ich noch lieber einen Ausschnitt meiner Zeichnung mit dran.

Danke schon mal für eure Antworten





Hallo ihr Lieben,

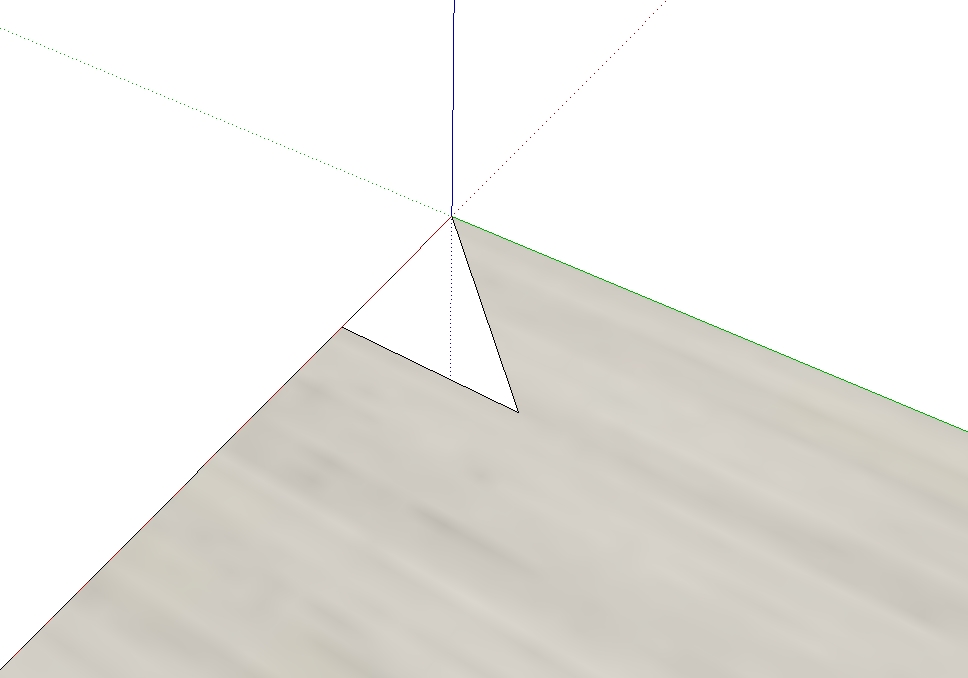

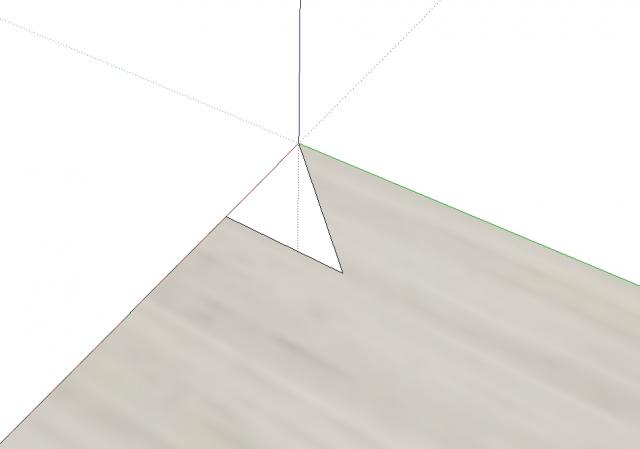

mein SU macht mir leider immer ein Dreieck beim Koordinatenkreuz (siehe Anhang)!

Wenn ich es entferne, speichere und die Datei neu lade, ist es wieder da!

Wisst ihr, wie ich das Thema beheben kann?

Danke im Voraus!

LG
Hannes

Dank an Cotty und Co. für die hilfreichen Tips bzgl. wie man "Vielfache im Modell alle gemeinsam auswählt und bearbeitet" (statt jedes Exemplar einzeln) - habe jetzt allerdings festgestellt, daß ich auch "Gleiche" mit identischer ich nenne es mal Gitterstruktur ... aber verschiedener Größe habe (also quasi Objekt XY in S, M, L, X, XXL...), ach ja, und "natürlich" auch noch in unzähligen Ausrichtungen bzw. beliebig verschieden gedreht...

Gibt es eine Möglichkeit, 1 Objekt zu markieren und SU selektiert mir dann alle Objekte mit gleicher Gitterstruktur, gleich welcher Größe und Ausrichtung...? - Empfohlene Vorgehensweise...?

Hier kann vorausgesetzt werden, daß alle Objekte schon gruppiert sind, weil das kann ich ja inzwischen ;-)

Hallo zusammen! Habe mal damit angefangen mich mit SketchUp zu befassen. Wollte das schon andauernd mal machen und bin nun endlich dazu gekommen   Allerdings habe ich ein Problem: Ich mache gerade die 4 Einsteiger-Tutorials die es direkt auf der SktechUp Homepage gibt und hänge bei Video 4 fest   Hier soll man einen Tisch erstellen. Soweit hat bis jetzt auch alles funktioniert. Aber ich soll nun einen Bogen auf einer von mir erstellten Komponente erstellen. Habe hierzu den Bogen gezogen und will nun mit dem Drücken/Ziehen-Werkzeug den Bogen machen. Geht aber nicht   Ich bekommen nun die Meldung "Versatz auf 0"" begrenzt. Woran liegt sowas?

Schon mal danke für Eure Hilfe

In einem Modell gibt es seeehr viele Male das gleiche Gebilde, jeweils bestehend aus Flächen, die über Linien mit einander verbunden sind. Alle Exemplare könnten Gruppen oder Komponenten sein, sind es aber LEIDER nicht...

Man will alle Exemplare gleich ändern - wie geht man vor, gibts da ein Tool, das hilft...?

Theoetisch würde ich gern alle Exemplare in Gruppen oder "die gleiche" Komponente umwandeln und dann 1x ändern - alle Exemplare ändern sich... - geht das irgendwie...?????

Bitte Ihr Experten, rettet mich....... - danke schonmal....

Auf einer Bearbeitungsseite hatte ich verschiedene Kopien eines Landschaftsmodells. Als ich das Original mit der Sandkistenfunktion "Fläche verbinden" bearbeitete, erschienen auf den Kopien gleichzeitig dieselben verbundenen Konturen (es sind keine Komponenten), eine ungewollte Parallelbearbeitung. Was kann der Grund sein und wie lässt sich das vermeiden?
