Das Greenhorn hat wieder eine simple Frage:

Grundriss z,B. eine Garage mit dreiseitigen Wänden (U-Form) , vorne (Einfahrt offen).
Wenn ich auf diesen Grundriss eine Decke mit dem Rechteck platziere, wird die vordere offene Wand mit gezeichnet.
Bleibe ich beim setzen des Rechtecks etwas hinter der vorderen oberen Kante passiert das nicht.
Was mache ich falsch, und wie mache ich es richtig?

Ich habe eine JPEG-Datei zu diesem Thema vorbereitet, wie kann ich diese hier einfügen?
Ich sehe nur die Option "Bild einfügen" über eine URL?

Hallo zusammen,

ich bin absoluter Anfänger und habe mir einen 3D Drucker gekauft,
um Ersatzteile für mein Oldtimer Wohnmobil zu drucken, da diese
nicht mehr erhältlich sind.

Nun benötige ich dringend ein Teil und komme mit den einfachsten
Dingen nicht klar. Ich hoffe, mir kann jemand helfen.

Ich erkläre es mal mit Bildern, ich habe eine Testzeichnung ohne
korrekte Bemaßung zum üben angefangen.

Mein Problem ist, dass ich es nicht hinbekomme, die Aussparungen in dem
aufrecht stehenden Zylinder zu erstellen.

Ich habe eine Grundplatte gezeichnet und dort einen Zylinder aufgesetzt.
Diesen habe ich aufgebohrt um daraus ein Rohr zu machen. In dieses Rohr
kommen Aussparungen (Schlitze) welche ich in Sketchup nicht hinbekomme.

Ich habe alles versucht, Bohrung, Bohrung in einen nicht ausgehöhlten Zylinder,
verschneiden (das klappt bei mir überhaupt nicht)

Weiterhin muss die große Bohrung in der Mitte des Zylinders eine negative Kugelform haben,
da in diese Bohrung später eine 10mm Kugel gesteckt wird. Da weiß ich auch nicht wie ich das machen soll.

Das Original-Bauteil, wo oben das wichtigste abgebrochen ist:



Mein erster Versuch in Sketchup:



Ein Versuch in einer anderen Software (Viacad) wo ich die Aussparungen
hinbekommen habe, aber an anderer Stelle nicht weiterkomme (ich möchte
nur mit Sketchup arbeiten):



Das fertige Bauteil, welches ein User aus dem Wohnmoblforum erstellt
und gedruckt hat, dieser User ist leider nicht mehr erreichbar



Bei dem roten gedruckten Teil kann man gut die von mir benötigten Aussparugen
im Zylinder/Rohr erkennen, sowie die Kugelbohrung im inneren des Rohres.
Das rote Teil wurde von dem User in Viacad erstellt, ich nehme an, für die große Bohrung
im inneren des Zylinders hat er im unteren Teil eine Senkbohrung gemacht, um die negative
Kugelform zu erstellen. Im schwarzen Originalbauteil sieht man, dass es eigentlich eine
richtige negative 10mm Kugel ist...

Ich hoffe, Ihr könnt mir helfen.

Viele Grüße, Matthias

Wie ist die RICHTIGE oder effektive Vorgehensweise um im Grundriss Wände zu erstellen?

Auf YT sind einige Video-Tutorials von einander abweichenden Methoden zu sehen.

SU make16 (neuerdings17) : mit Layern habe ich mich bisher nicht beschäftigt. Mein Geländemodell besteht aus mehreren  Gruppierungen, u.a. Häusergruppen - bis jetzt liegt alles gemeinsam auf Layer 0, wobei ich für verschiedene Häusergruppen jeweils ein "separates Projekt" angelegt habe - das möchte ich aber so nicht mehr. Alles soll in EIN Projekt.

Die verschiedenen Häusergruppen sollen darin unterschiedlichen Layern zugewiesen werden und bei Bedarf diese oder jene Gruppe in dem Modell angezeigt werden, die gerade nicht gewünschten sollen auf ihren Layern belassen, quasie ausgeblendet werden.
Die geplante Grobstruktur - Muster siehe Screenshot:
Layer 0 = Basis-Modell
Layer 1 = Häuser-Gruppe A
Layer 2 = Häuser-Gruppe B
Layer 3 = Häuser-Gruppe C
usw


Dazu folgende Frage: Nehmen wir die Häuser-Gruppe A, bestehend aus einer Hauptgruppe mit Unter-Gruppen  - die soll komplett auf Layer 1 (den es bislang nicht gibt). WIE rufe ich das Layer-Menü auf,  lege einen entspr. neuen Layer 1 als  "Gruppe A"  an und ordne die betreffende Gruppe diesem Layer zu ? (Erklärung der Einzelschritte in der richtigen Reihenfolge wäre nett - bitte keinen Link auf eine englischsprachige Seite, sorry.) Vielen Dank und LG Jusi



Hallo Forum,

ich suche nach einer Möglichkeit, den 3D-Text an einem Objekt / einer Linie auszurichten.

Beispiel: Ich habe einen Kreis bzw. ein rundes Objekt und möchte, dass der Text der Rundung folgt (wie im Bild unten).

Bisher habe ich weder in der Hilfe noch hier im Forum etwas dazu gefunden.

Hallo,

ich bin absoluter Anfänger in SketchUp und habe folgende Frage:

Aufgabe: ein einfaches Wohnhaus erstellen.
Dazu ziehe ich mit dem Rechteck eine erste Grundfläche z.B. 6x6 m (Boden) auf.
Nun möchte ich umlaufend auch sofort alle 4 Wände setzen.
Dazu möchte ich ein zweites Rechteck von 5,80x5,80 m auf (z.B. bei einer Wanddicke von 0,20 m )

Nun kommt mein Problem: beim Ansatz des ersten Punktes auf die untere Fläche springt der Stift (Cursor) immer auf eine X-oder Y-Kante.
Frage: wie kann ich das abstellen, oder wie gehe vich anders vor zum Setzen der Wände bzw. des ersten Punktes?

Im Voraus danke für Antworten.

Gruß Gerd

Für make 17 gibt es Solar North leider nicht mehr.  Für welche make Versionen ist es noch verfügbar?

Hallo Liebe Leute,

Ich versuche zwei unterschiedliche Flächen miteinander so zu verbinden, dass sich ein Raumkörper daraus ergibt.
Leider habe ich es nicht geschaft

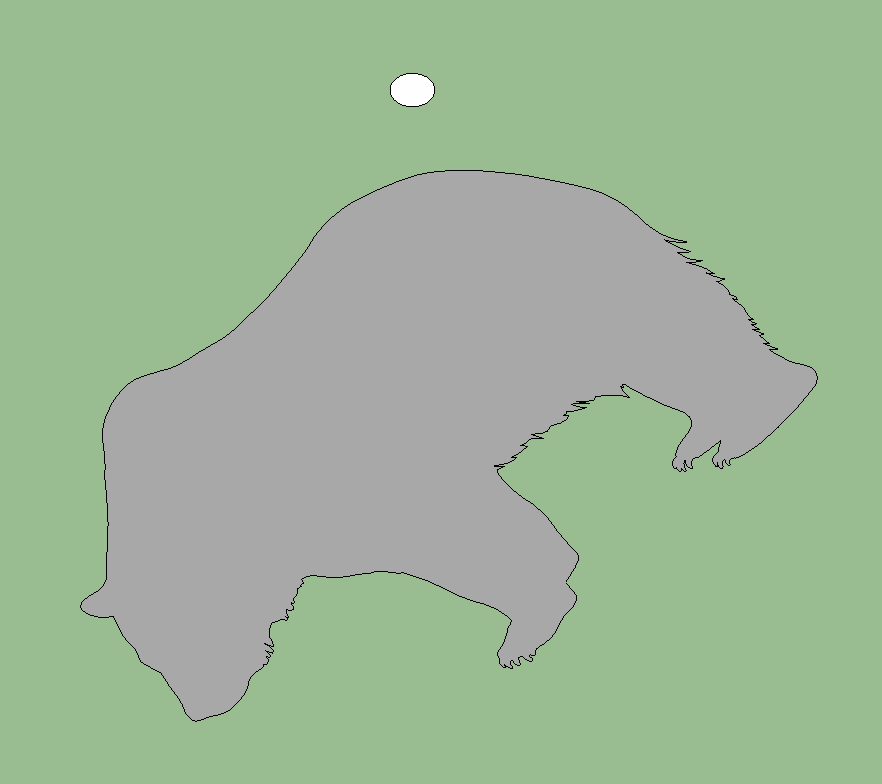

Die untere Fläche ist eine Outline von einem Bären. Die Obere ein simpler Kreis (siehe Bild 1).
Aus ihnen soll ein Körper werden.

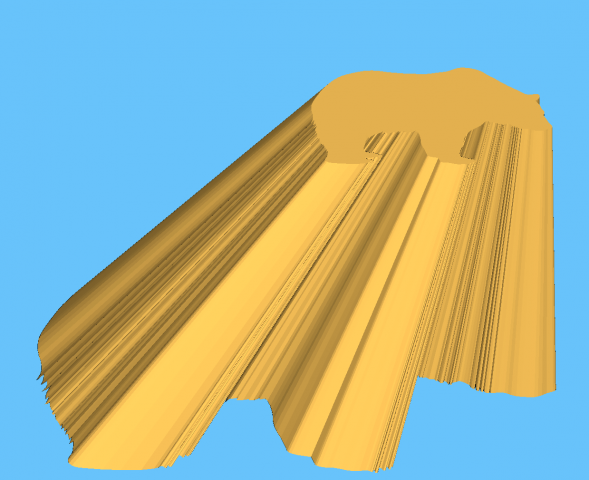

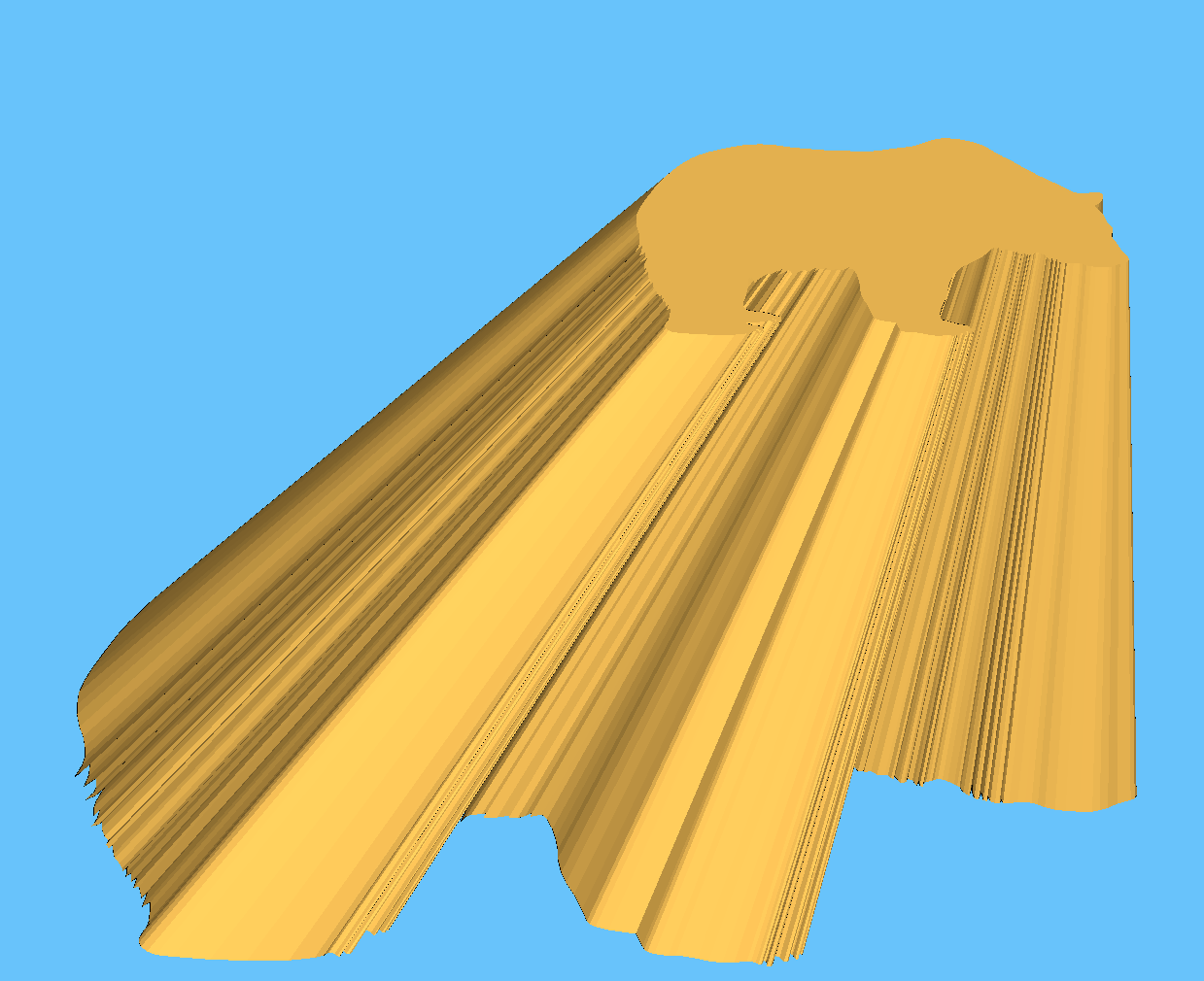

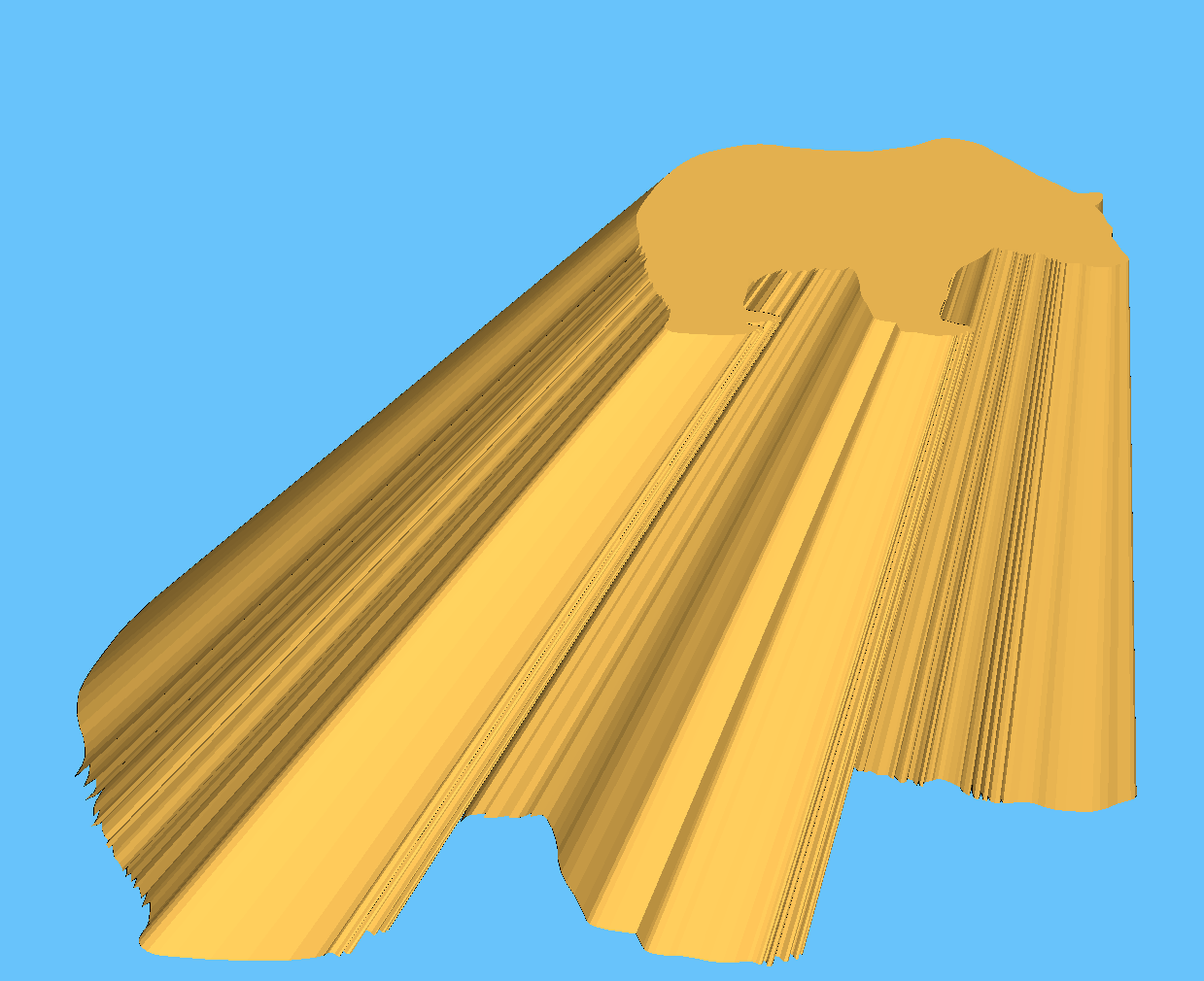

Mit den gleichen Bärflächen ist es ja einfach (siehe Bild 2), aber bei unterschiedlichen ????

Vielen Dank für eure Hilfe

Angehängte Dateien

Thumbnail(s)


Wenn JPG-Screenshots an Beiträge anhängt werden, werden diese in manchen Threads nur für angemeldete Nutzer angezeigt, in anderen Beiträgen aber für alle sichtbar. Was ist der Grund?

[attachment=1720]
Hallo, hoffentlich erkläre ich das Problem richtig. Es ist ein etwas umfangreicheres Geländemodell nicht "landkartenmäßig richtig" erstellt, sondern aus praktischen Gründen an Geländemarken ausgerichtet, so dass statt Nord-Süd-Ausrichtung eine etwas verschobene Ausrichtung dabei herauskommt. Wenn ich jetzt "Schatten" einstelle, entspricht dieser nicht der landkartenmäßigen Ausrichtung (Sonne scheint z.B. aus dem Westen statt von Süden).

Wie gesagt, das Modell ist ziemlich groß und komplex, viele Gruppenverschachtelungen, Gebäude, fallendes Gelände, Gewässer usw.
Jetzt habe ich folgende Fragen:

1.) kann ich, ohne die Achsen bzw. Ausrichtung des Modells zu verändern, die Sonneneinstellung ändern, damit Himmelsrichtung und Schatten stimmen ? Ggf. wie?
2.) falls nicht oder falls es besser wäre: wie verändere ich die Achse auf "richtige Himmelsrichtung", wobei ich "blau" stehen lasse, nur grün und rot verschiebe? Muss die Achse der skp-Datei geändert werden oder die des gruppierten Modells? (Nicht einfach das Modell mit dem Drehwerkzeug schräg in die richtige Richtung drehen, sondern die Achsen verändern, damit das Modell weiterhin "rechteckig" zwischen grüner und roter Linie liegt?)
