Leider habe ich beim Herumexperimentieren mit einem ziemlich großen Landschaftsmodell die Hierarchie der "übereinanderliegenden Gruppen" durcheinandergebracht. Normalerweise liegt ganz unten die zuerst erstellte Basislandschaft. Darüber liegen diverse Gruppen, z.T. überlappend (Gebäude, Geländeformen, Figuren usw.) quasie wie Ebenen (keine Layer!) - alles war urspünglich von unten nach oben in einer bewussten Reihenfolge aufgebaut. Infolge meines Vorhabens, "durch alle Gruppen hindurch" auf der untersten Landschaftsgruppe mit dem Sandkistenwerkzeug "Flächen abzubilden" (was nicht geht, wie ich inzwischen weiß), habe ich durch Wegblenden und öffnen von Gruppen die Reihenfolge/Hierarchie durcheinandergebracht: die unterste Gruppe (Basis-Landschaft) liegt jetzt vom Zugriff her (nicht von der Ansicht her) obenauf.
Meine Frage: gibt es eine Darstellung der Hierachie von Gruppen und kann man darin die "Reihenfolge" ändern?

(Ich habe zwar noch eine Sicherungskopie der Ursprungsdatei, leider ohne die letzten wichtigen Änderungen).

Hallo,

ich habe ein Anliegen zum Thema Export.

Ich möchte ein Modell, welches im Internet heruntergeladen habe, in das Format Wavefront ".obj" exportieren. In SketchUp schaut dieses auch wunderbar aus.


Ich exportiere es ohne was an den vorgegebenen Einstellungen zu verändern. Nach einem Export in Blender schaut das Objekt dann jedoch alles andere als gut aus.



Im 3D Converter sind die weißen Texturestellen wie sie im Blender zu sehen sind, überhaupt nicht vorhanden.


Wenn ich dieses Objekt als .dae exportiere werden die Texturen nicht übernommen.

Hier der Link zum Objekt: https://3dwarehouse.sketchup.com/model/9...aven-8-Ost

Vielen dank im Voraus!

Beste Grüße,
quint

Hallo, bei meinem SU 16 war das Eingabefeld unten links, seit SU 17 wird es unten rechts angezeigt. Dabei verdeckt das rechts eingeblendete Fenster manchmal das Eingabefeld, weil es so lang nach unten reicht. Kann man das Eingabefeld nach links "verlagern" ?

Ich möchte das Sandkistenwerkzeug "Fläche verbinden" benutzen, um auf einer großen , etwas hügeligen Ebene, eine andere kleinere Fläche abzubilden (Ränder einzustanzen). Auf einer nicht gruppierten Fläche oder in einer geöffneten Gruppe wäre das kein Problem. Leider habe ich mehrere übereinanderliegende Gruppen auf der Hügel-Ebene. Die Idee ist jetzt, durch "alle Gruppen hindurch" auf die "unterste Hügel-Ebene" diese Einstanzung/Verbindung vorzunehmen.  Man könnte alle Gruppen ausblenden und die betreffende Fläche de-gruppieren, das geht - dennoch meine Frage: gibt es für "durch alle Gruppen hindurch" überhaupt eine Möglichkeit?

Hallo,

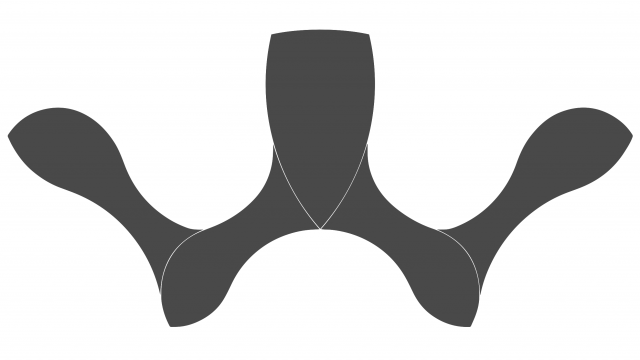

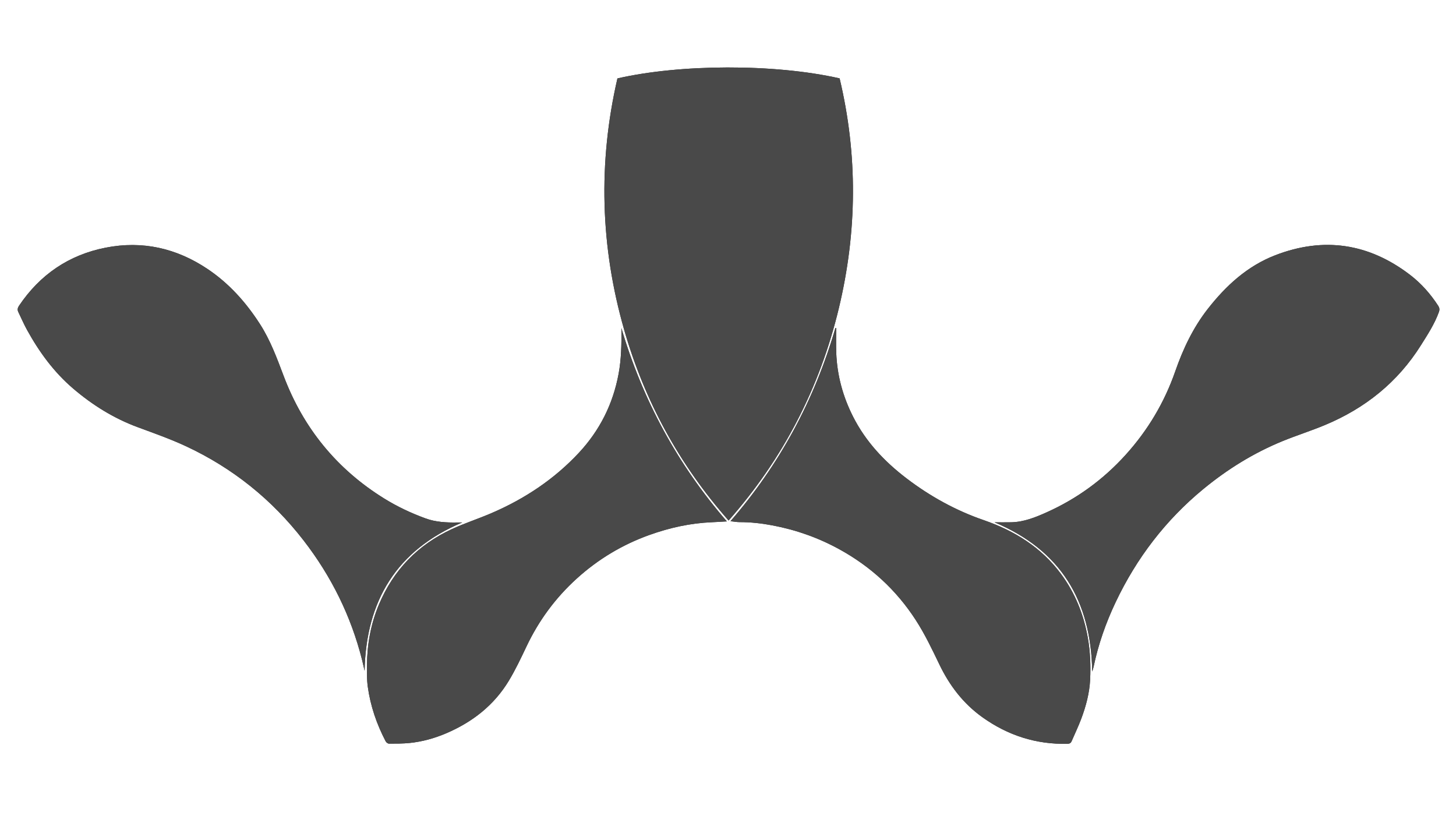

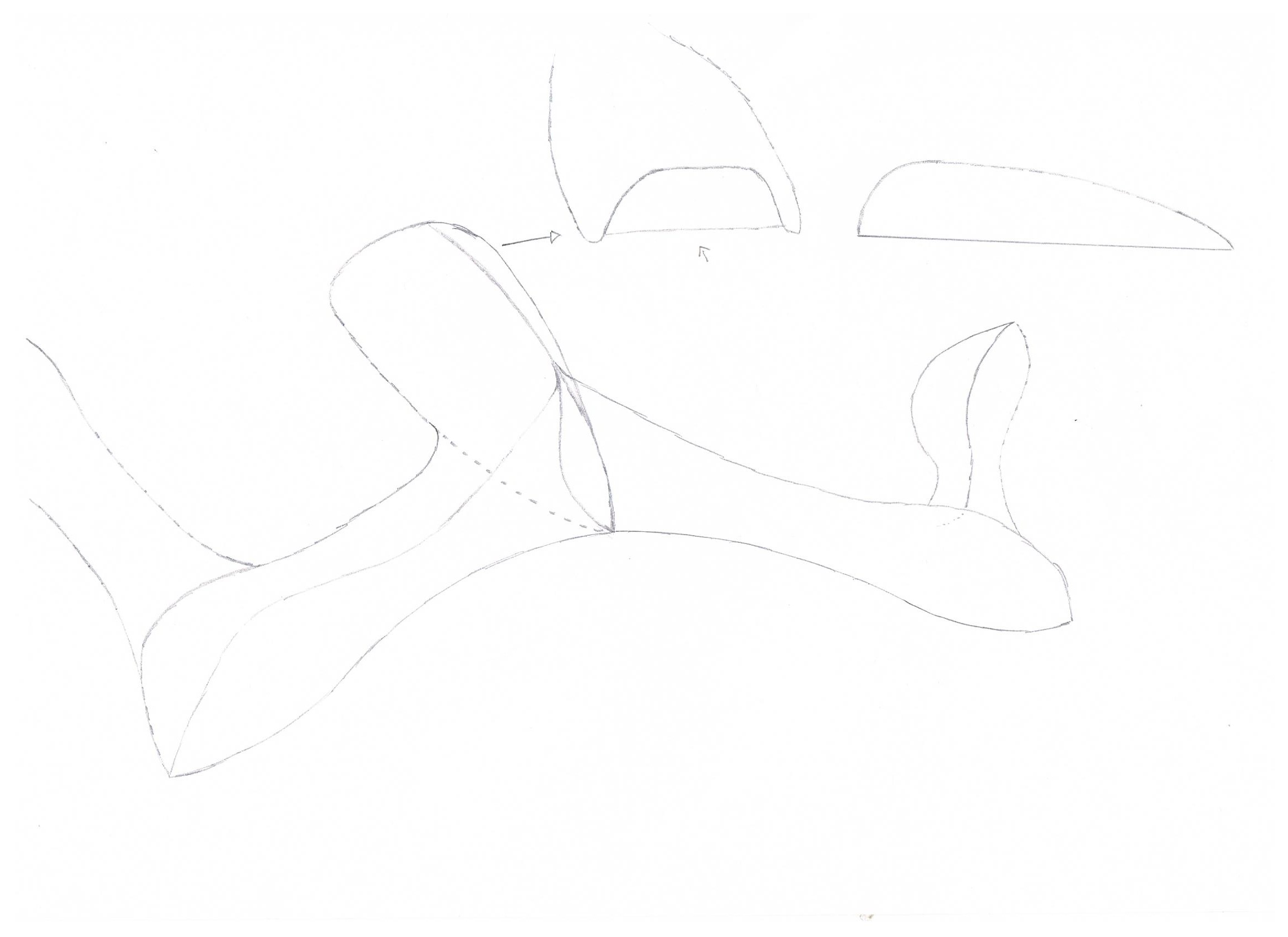

gibt es einen Trick, wie ich Möbelfüße im Chippendale-Stile zeichnen kann?

Hallo,

kann ich als Vorgabe bei Kamera: Parallele Projektion einstellen?

Hallo zusammen

Bisher hatte ich immer überschaubare Projekte gezeichnet. Aber jetzt Zeichne ich gerade einen Raum und habe viele einzelne Objekte.
Da wird das ganze schnell unübersichtlich. Wenn ich z.B. einen Schrank gemacht habe habe ich aus jedem Brett eine eigene Komponente gemacht. Und dann z.B. Seitenbrett oder Deckel benannt. Dann eventuell die einzelnen Komponenten auf eigene Layer gelegt.

Beim Raum habe ich nun sehr viele Einzelteile. Mache ich daraus dann immer eine Komponennte.
Die Wandverkleidung z.B. besteht aus verschiedenen individuellen Teilen. Wenn ich aus jedem eigenständigen Teil eine Komponennte mache wie benenne ich die dann Wandverkleidung_1, Wandverkleidung_2 usw.

Oder mache ich keine Komponenten sondern nur Gruppen.

Dann gibt es ja noch die Gliederung.
Und bei denn Elementinformationen kann ich neben der Definition (diese entspricht immer dem Komponentennamen, richtig?)  auch noch eine Instanz angeben.

Sorry aber ich bin da etwas überfordert. Kann mir das jemand mal erklären?

Hallo zusammen

Eigentlich ganz einfach sollte man meinen. Es gibt ja auch genügend Anleitungen. Aber irgendwie bekomme ich es trotzdem nicht hin.

Ich möchte einfach ein Rohr bzw. einen Zylinder um die Ecke biegen.
Kurz erklärt es kommen zwei Rohre von links die ich jeweils gerne mit zwei Rohren, mit einem Bogen, verbunden die von unten kommen. Dazu habe ich einen Bogen jeweils zwischen den beiden Mittelpunkten der Rohre (ich sag immer Rohre - sind halt nicht hohl) gezeichnet und mit dem Werkzeug Folge mir den Kreis des Rohrs um die Ecke gezogen. Was dabei raus kommt sieht man in meiner Angehängten Datei am unteren Rohr.

Was mache ich nur falsch? Und vor allem wie macht man es richtig :-)

Angehängte Dateien

  Rohre.skp (Größe: 132,15 KB / Downloads: 616)

Ich würde gerne am Mac die Größe des Sketchup-Fenstewrs numerisch exakt einstellen, also nicht manuell mit Maus.

Wie geht das?
Mit AppleScript fand ich nichts …
Geht es vielleicht per Ruby-Skriptzeile?



Weshalb? Beim Ausdrucken ohne "Layout" kommt es im Druckdialog dazu, daß die Größe und die Proportionen des App-Fensters entscheidend die Anordnung und Größe auf dem DIN-A4-Papier vorbestimmt. Eine Szene merkt sich vieles, aber leider nicht die Fenstergröße. :-(
Vielleicht kennt jemand einen Ruby-Befehl?

N Lindenthal

Beim Drucken möchte ich eher auf Linienumrandungen (Kanten) verzichten. Deshalb habe ich im Menü Ansicht > Kantenstil > Kanten (bzw. mit Befehl i) die Kanten ausgeschaltet.

Ist es dann so, daß die Gummibandlinien zwischen schwebenden Text-Etiketten und dem Pfeil auf dem Element auch nicht gedruckt werden?
Oder habe ich hoffentlich eine Einstellung übersehen?
