Hallo zusammen,

ich scheitere gerade an der Modellierung eines WellenRings für den 3D-Druck.
Die Welle selbst in 2D ist kein Problem und bereits fertig. Jetzt ist die Frage wie ich dieses 2D-Modell ringförmig angeordnet bekomme.
Mein bisheriger Ansatz, scheitert bisher daran dass sich die Komponenten immer überlappen und da davon zig Elemente händisch (und somit ungenau) angerodet werden müssten.
Damit wäre ja auch eine kleine Änderung mit wahnsinnigem Aufwand verbunden - das muss doch einfacher gehen. Ich habe nur keine Idee mehr.

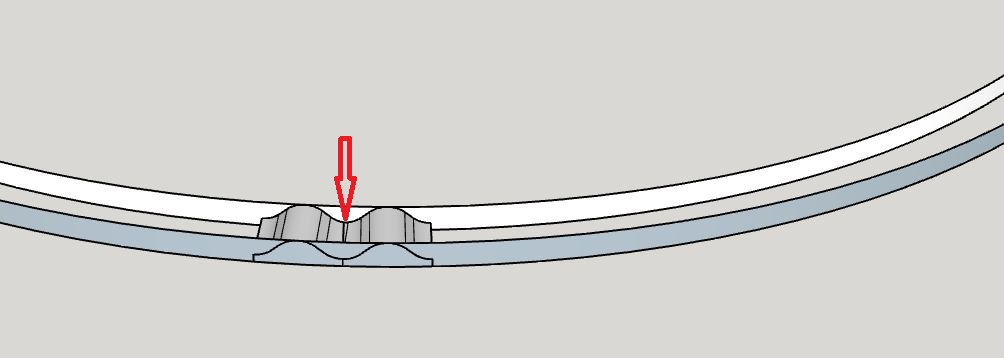

Ich habe mal ein Screenshot gemacht (und angehangen), wie weit ich aktuell bin - das sollte mein Problem und meine Vorstellung visualisieren.


Vielen Dank für eure Hilfe und euren Input.

Grüße
Heinz

Angehängte Dateien

Thumbnail(s)


Hallo,

ich benutze ein Programm (digitales Menschmodell), in welches ich CAD-Objekte (von SketchUp erstellt und in .dae konvertiert, da nur dieses Format mit dem Programm kompatibel ist) hinzufüge. Diese werden jedoch nicht mit dem richtigen Namen hinzugefügt, sondern heißen dann "SketchUp" und die Stufen darunter "instance.." usw. Die Dateien sind jedoch unter einem richtigen Name abgespeichert und auch konvertiert. Kennt jemand eine Lösung für das Problem? Vielen Dank für eine Antwort im Voraus!

Beste Grüße

Hallo,

ich bin nicht ganz so erfahren im Umgang mit SketchUp, da es auch eigentlich nicht wirklich das Gebiet ist auf dem ich mich bewege, und hätte deshalb mal eine Frage dazu. Meine Aufgabe ist es, eine Taschenlampe (besteht aus verschiedenen Einzelteilen), die schon als SketchUp-Datei vorliegt, zu färben. Dafür markiere ich das komplette Objekt, gehe auf in Einzelteile auflösen, wähle die zu färbenden Einzelteile aus (also das Gehäuse, Verschlusskappe hinten usw. --> eben die Teile, die man von außen sieht) und färbe diese in die entsprechende Farbe. Klappt an sich, nur jetzt kommt das Problem. Wenn ich das tue, färben sich alle anderen Objekte ebenfalls mit, obwohl ich sie nicht markiert habe (z.B. Batterie, Reflektor --> also die Teile, die man von außen nicht sieht). Und das soll eben nicht passieren, bzw. ist sehr schlecht für meine spätere Anwendung. Ich habe da schon ein bisschen rumprobiert, aber bekomme es leider nicht hin. Kennt jemand eine Lösung dafür?

Vielen Dank für eine Antwort im Voraus!

Beste Grüße

Hallo,

ich verwende SketUp Pro 2020 in der Version 20.1.228 auf einem MacBook Pro welches unter mac OS High Sierra Version 10.13.6 läuft.

SketchUp habe ich unter Administratorrechten gestartet.

Das Programm weigert sich beständig das Plugin opencutlist zu installieren.

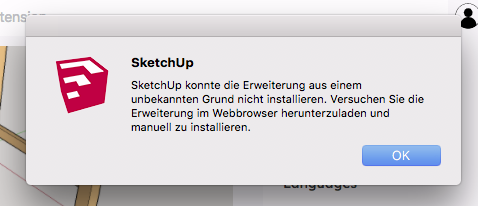

Ich habe es über das Extension Warehouse versucht, da bekomme ich eine nichtssagende Fehlermeldung.

Ich hab den Hinweis befolgt, das Plugin heruntergeladen und versucht im Erweiterungs-Manager zu installieren.

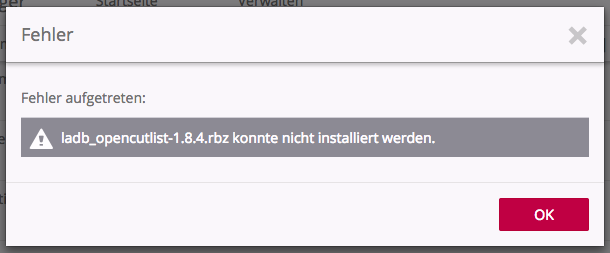

Das funktioniert leider auch nicht, ich erhalte auch eine nicht sehr aussagekräftige Fehlermeldung.

Ich habe im Moment keinerlei Idee was ich noch versuchen könnte.

Die Forumsuche und Google brachten mich auch nicht weiter.

Habt ihr einen Rat was da zu tun ist?

Vielen Dank

Franz

Angehängte Dateien

Bild(er)


Moin.

Ich möchte eine einfache Box aus 3mm starkem Plattenmaterial (Beispiel im Anhang, gerade Kanten) in eine Lasercuttervorlage umwandeln.

Damit die Schnittlinienlänge möglichst kurz bleibt, sollen Plattenkanten aneinander liegen. Dabei soll die Schnittbreite (0,2mm) berücksichtigt werden.

Gibt es eine Erweiterung, die einen Schnittplan in einem für Lasercutter geeigneten Format erzeugen kann?

Die Kür wäre, und das ist mathematisch/geometrisch anspruchsvoll, eine automatische Anordnung der "Puzzleteile" in einer möglichst kleinen Gesamtfläche, also mit wenig Verschnitt.

Danke.


  temperaturregler-gehaeuse.skp (Größe: 59,84 KB / Downloads: 359)

Moin.

Ich möchte einfache, kleine, quaderförmige Gehäuse zeichnen und deren Kanten automatisch mit passend proportionierten geraden Zinken austatten.

Beispielgröße:
70 mm * 70mm * 150mm
Plattenstärke 3mm

Gibt es für diesen Zweck eine Erweiterung?

Danke.

Tach auch,

ich würde Sketchup ja gerne mal testen, das funktioniert aber nicht, weil ich es nicht installieren kann. Werder die 2020Pro noch 2017make.

Der Windows Installer wurde gestested und ist ok.

Die installation beginnt, bleibt aber dann zu Beginn direkt hängen.

Hat jemand einen Tipp? Ich habe schon stundenlang im www gesucht, aber nichts gefunden, was mir helfen könnte.

Im Voraus vielen Dank

Nico

Moin.

Ich suche für einfache, kleine und quaderförmige Gehäuse für Elektronikbasteleien einen Lasercutter-Dienstleister.
Stärke der Kunststoffplatte ca. 3mm.
Beispielgröße: 70mm x 70mm x 150mm

Budget 10-15€

Beispiel:
https://www.plexilaser.de/Beelogger-Gehaeuse
Das kostet 11,50€

Als Material fände ich einen zähelastischen - statt einem sprüden, harten - klebbaren Kunststoff ideal.

Wenn man klebt, bringt eine Verzahnung vermutlich keinen besonderen Vorteil, oder?

Falls jemand ein Fab-Lab in Berlin kennt, wo man sowas in Auftrag geben kann: das wäre klasse.

Eigentlich hatte ich nach Online-Dienstleister für Gehäuse gesucht.
Wo man einfach in einem Formularfeld angibt, welche Öffnungen das Gehäuse in welcher Fläche haben soll.
Konnte nix finden.

Über euren Rat freue ich mich. Danke.

Hallo Zusammen!

Ich habe mir im Internet Baupläne für einen mobilen Werkzeugtisch gekauft. Die angehangenen Datein wurden alle mit Sketchup erstellt. Normalerweise benutze ich SolidWorks und kenne mich in diesem Programm besser aus als in SketchUp, denn hier bin ich absoluter Neuanfänger. Deshalb möchte ich, wenn möglich, es im SolidWorks zerlegen und danach arbeiten.
Jetzt meine Frage, gibt es in der kostenlosen Version von SketchUp die Möglichtkeit die Datei dementsprechend zu exportieren? Sollte dies nicht der Fall sein, wollte ich fragen ob jemand mit einer Pro Version mir  die Datei umwandeln könnte, vorrausgesetzt es geht überhaupt.

Ich bin für jede Hilfe, Tipps und Lösungsvorschläge dankbar.

Gruß Cettro

hi,
ich bin auf der Suche nach einer Möglichkeit Schnittflächen zu editieren. Ich arbeite mit SU2020 und die Schnittflächen werden zwar gefüllt, aber sowohl in SU als auch in Layout mit einer roten Linie dargestellt. Gibt es eine Möglichkeit die Linie sowie die Schnittfläche nachzubearbeiten oder ein Menü in dem man Atribute festlegen kann befor man die Schnittfläche anlegt?
Anbei zwei Screenshots zur "Verbildlichung".
