Moin.

Ich habe zum Üben eine kleine Gartenbank modelliert.

https://www.manufactum.de/gartenbank-lae...lz-a34732/

Das Meiste konnte ich mit meinen bisherigen rudimentären Fähigkeiten gut hinkriegen. Insbesondere Spiegeln erweist sich immer wieder als hilfreich.
Aber auch das Vervielfältigen beim Verschieben.

Das Schwierigste war, die kleinen zylindrischen Abstandshalter zwischen den Kanthölzern der Sitzfläche hinzukriegen.

Ich habe auf dem vorderen Kantholz auf dessen Außenseite (dort ließ sich einfach über Hilfslinien der passende Mittelpunkt konstruieren) einen Zylinder erzeugt und diesen als Gruppe deklariert. Dann habe ich ihn "zwischen die Kanthölzer" geschoben und vervielfältigt.

Aber den Weg fand ich umständlich und zäh.

Mit welcher Methode hättet ihr erfahrenen Modellierer dies Aufgabe gelöst?

Ich hatte zunächst überlegt, ein "Loch durch alle Kanthölzer zu bohren" und dann irgendwie die Hüllfläche zwischen den Kanthölzern für separierte Zylinder zu verwenden.
Aber für sowas fehlten mir die Kenntnisse.

Gedanklich ist beim Modellieren für mich noch die größte Herausforderung sich vom physischen Vorgehen in der Werkstatt zu lösen (Ablängen von 14 Zylindern aus einem Rundholz und Platzieren an der passenden Stelle) und den schnellsten und elegantesten Weg für das digitale Modell zu ersinnen.

Falls jemand Zeit und Lust hat, mir einen Tipp zu geben ...

P.S.:
Kleinigkeit noch, für die sich wohl kein eigener Thread lohnt:
Für die Visualisierung von Holz durch Farbe ist schön, wenn Hirnholzflächen dunkler als Längsholzflächen dargestellt werden.
Idealerweise sollte die Farbe von der Farbe des Längsholzes abgeleitet werden.

Automatisieren kann man das vermutlich mit Hilfe eines Plugins nicht, oder?
"Längstes Maß bei Quadern als Voreinstellung für die Längsachse nehmen, senkrecht dazu stehende Flächen sind Hirnholzflächen"


  gartenbank.skp (Größe: 111,55 KB / Downloads: 342)

(07.02.2020 - 07:59)finewoodworking schrieb: Kleinigkeit zu unterteilten Linien:
Kann man irgendwie nach einer erfolgten Unterteilung einer Linie diese kennzeichnen? Damit man auf einen Blick sehen kann (bevor die Linie markiert wird): "Aha, sie ist unterteilt."

Die Erweiterung Weld z.B., stelle ich gerade fest, ist (noch) nicht zu 2020 kompatibel.
Ich war ganz verwundert, dass SU über keinen eigenen Befehl zum "Heilen" von unterteilten Linien verfügt.

Hallo
Kann ich wenn ich ein paar Fotos von einem LKW habe und ihn in 3D haben will hier die normalen Bilder einfügen und dann zu einem 3D-Modell umwandeln lassen?
Wenn nein kennt ihr dazu Programme?
Grüße
Sven

Hallo zusammen,

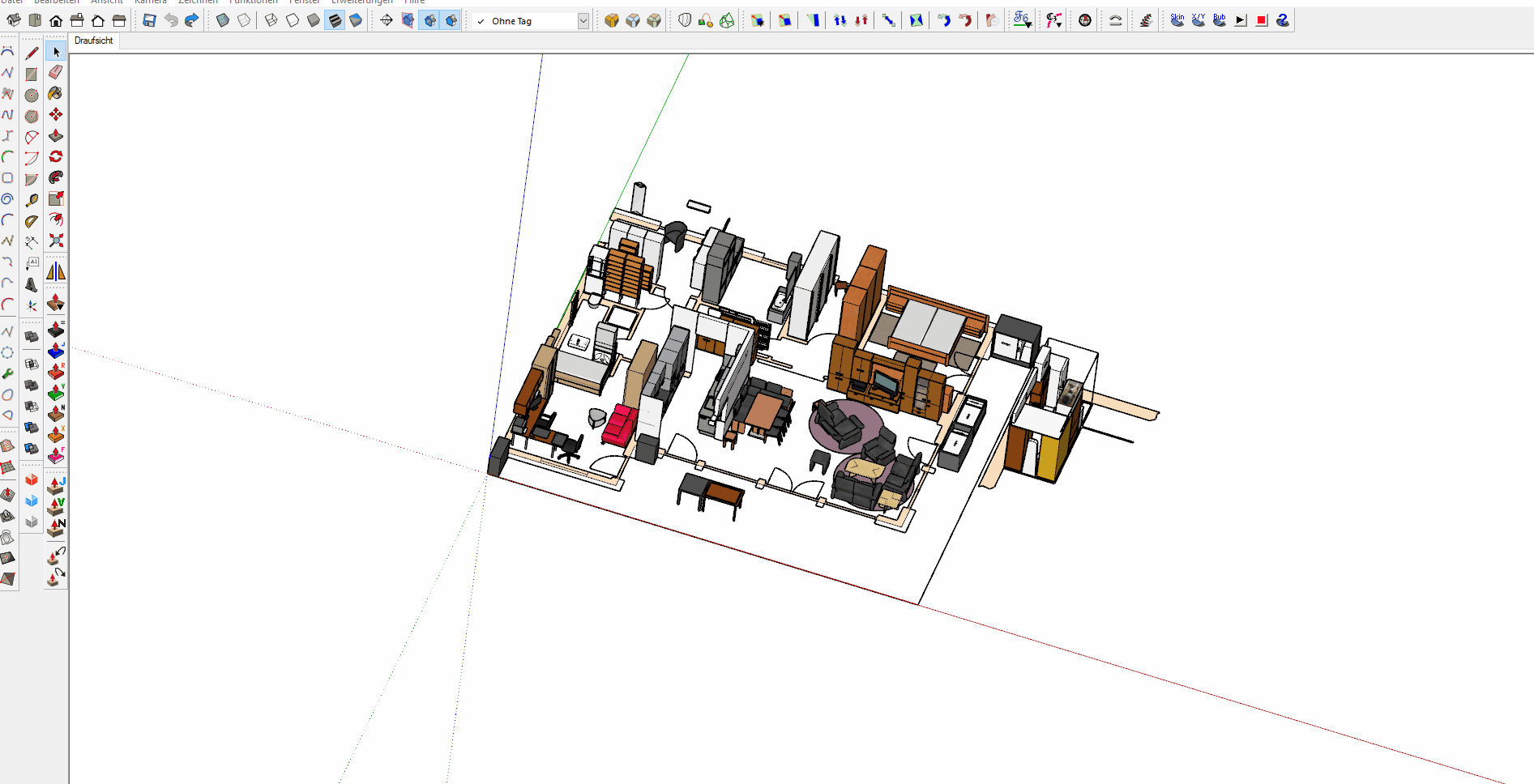

bin reiner Anwender der Free-Version. Nutzen Sketchup, um Veranstaltungsgelände zu planen. Hierzu haben wir bislang immer Google Maps Karten importiert. Das funktioniert leider seit Mitte 2019 nicht mehr.
Vielleicht weiß wer von Euch, wo man, auch gegen Entgelt, maßstabsgenaue Satellitenkarten erhalten und in SketchUP importieren kann.

Vielen Dank vorab, Burki

Hallo zusammen, habe mich hier angemeldet da ich einfach nicht weiter komme.
Folgendes Problem ist bei mir seit kurzer Zeit aufgetreten:
Wie aus dem heiterem Himmel kann ich im Make 2017 nicht mehr Ausdrucken, obwohl mein Drucker absolut in Ordnung ist.
Habe mir eine kleine Zeichnung die im DIN A4 Blatt passt gezeichnet, alle Einstellungen im SketschUp mehrfach Kontrolliert und dennoch kann ich kein Ausdruck herstellen es kommen nur weise Blätter raus.
Ich wäre sehr dankbar wen mir hier geholfen werden könnte.
Im Voraus ein Dankeschön.
LG Filippo

Moin.
Ich habe einen einfachen Korpus aus einem Plattenmaterial mit einer Dicke von 1,6cm.
Siehe Anhang.

Alle 3 Außenmaße sollen angepasst werden.

Jörg setzt in seinem Video https://www.youtube.com/watch?v=_kiAdFEW7Dc das Werkzeug Maßband und das Werkzeug Skalieren ein.

Dabei wird das Elchregal proportional in allen Maßen verändert. Die Plattendicken werden also auch geringer.

Was ist bitte das beste Vorgehen um Plattendicken beim Skalieren eines ganzen Korpus von Veränderungen auszunehmen?

Danke.

Moin.

Immer wieder stelle ich bei der Kontrolle der Maße fest, dass einige "ungefähr" sind, gekennzeichnet mit einer Tilde.

Offenbar mache ich bei Aktionen wie Skalieren oder Verschieben noch etwas falsch.

Wie verhindert man bitte so etwas?

Aufgefallen war es mir über die Stückliste in Opencutlist. *
Alle Bauteile der Zeichenübung waren BTW als Komponenten deklariert.

Die nachträgliche Korrektur ist leider knifflig und mühselig. Und oft verschlimmert sich der Zustand.
Bei den Werkzeugen Skalieren und Verschieben weiß man bei Millimeter-Unterschieden nicht, "wohin man schieben muss", damit an der richtigen Stelle etwas ergänzt oder weggenommen wird.

Eine der wichtigeren Fähigkeiten für Anfänger scheint zu sein:
Nachträglich effizient schwer sichtbare Ausrichtungsfehler erkennen.
Nachträglich effizient Fehler korrigieren.

  jens.skp (Größe: 43,1 KB / Downloads: 336)

* Gibt es eigentlich irgendeine Erweiterung, die von einfachen geometrischen Körpern wie Quadern die 3 Maße anzeigt?

Moin.

Ich habe mir Jörgs Video zur Nutzung der Erweiterung Mirror angesehen. Offenbar hat sich die Bedienweise der Erweiterung verändert.

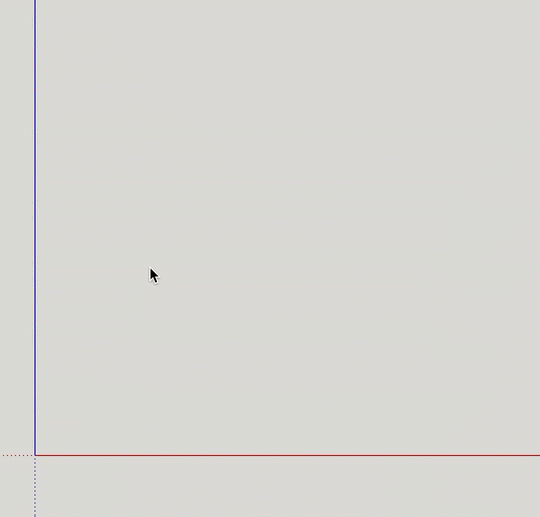

Direkt nach dem Start der Erweiterung werden Achsen eingeblendet. Bisher stochere ich noch hilflos rum und kann das Ganze nicht kontrollieren. Bei bloßem Überschweben mit dem Mauszeiger passiert "sofort was".

Auch Jörgs ausführlicheres Video hat mir bisher leider nicht geholfen. Denn das Verfahren, was dort beschrieben wird, 3 Punkte auf einer Ebene zu klicken, ist nicht möglich. Bevor das getan ist, "hat Mirror längst etwas getan". Mein einfaches Ziel: An einem einfachen Korpusmöbel die linke Seitenwand am Mittelpunkt des Oberteils spiegeln.



Es gelingt mir bisher nicht, die Ebene festzulegen. Im Ergebnis sieht man daher auch, dass die Seitenwand beim Spiegeln - unerwünscht - gedreht wurde. Könnt ihr mir ein Video empfehlen, welches auf die aktuelle Version von Mirror eingeht?

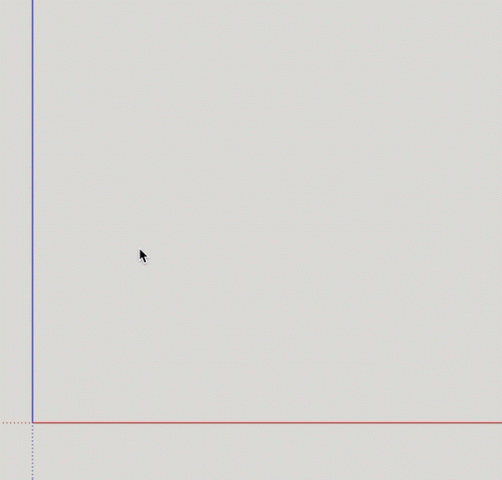

Zunächst hatte ich im Erweiterungsmanager versucht zu einem Tutorial des Anbieters von Curic Mirror zu gelangen aber dort ist nichts derartiges verlinkt. Auch im Video im Extension Warehaus wird das, was in meinem GIF zu sehen ist, die Achsen mit den dicken farbigen Linien, nicht gezeigt.

Bei den Infos von Curic Mirror steht, dass es kompatibel zu SU 2019 ist, 2020 wird nicht erwähnt. Ist die Erweiterung möglicherweise inkompatibel zu 2020?

Liebe Community,

ich bin ganz neu dabei und nutze die Online Version von Sketch up.

Cooles Programm und wenn man was nicht versteht, dann klappt es am Ende doch irgendwie  nur leider nicht dieses mal.

Alles was ich will, ist die zweite Gruppe auf der ersten Gruppe Platz findet. Die zweite Gruppe soll auf der Bodenplatte platz finden, damit das zusammen gedruckt werden kann.

Ich bekomme es aber einfach nicht, die Form mittig auf die Gruppe zu setzen.

Was ich schon probiert habe?
*Komponenten draus gemacht...
*verschorben und gebogen bis zum erbrechen..
*und und und...

Grüße  und vielen lieben Dank!
