  In 2D-Ansicht verschwinden Linien teilweise...
Geschrieben von: PROELAN - 18.03.2020 - 13:26 - Forum: Bedienung & Oberfläche - Antworten (1)

Hallo in die Runde,

wenn ich für Draufsichten in 2D...
...parallele Projektion +
...Kameraansicht "oben"
einstelle, dann passiert es bei manchen Zeichnungen, dass Linien, die in einer eigenen Gruppe liegen, aber in der selben Ebene wie eine Fläche in einer anderen Gruppe, zu Teilen verschwinden, wie als wenn diese "unter die Fläche" gehen.
Hat Jemand eine Idee, weshalb das passiert und evtl eine Lösung?

Bereits vorgenommene Prüfungen zur Eingrenzung des Problems:
- die verschwindenden Linien liegen definitiv auf der selben Ebene wie die Fläche
     - Beleg 1: in anderen Ansichten sind die Linien vollständig sichtbar
     - Beleg 2: bei Kameraansicht "vorne", "Seite" etc gibt es nur eine sichtbare Linie als Grundfläche der Zeichnung
- je nachdem aus welcher Perpektive ich gerade in die Kameraposition "oben" umschalte sind unterschiedlich umfangreiche Teile der Linien nicht sichtbar...das erzeugt bei mir ein großes Fragezeichen ;-)

Ich hoffe, Jemandem ist dieses Problem bekannt und dass es eine einfache Lösung gibt. Für den Export unserer Zeichnungen an andere Projektbeteiligte ist es sehr ärgerlich, wenn in der 2D bestimmte Zeichnungsbestandteile nur zum Teil sichtbar sinsd.
Besten Dank aus dem Ruhrpott...Pablo

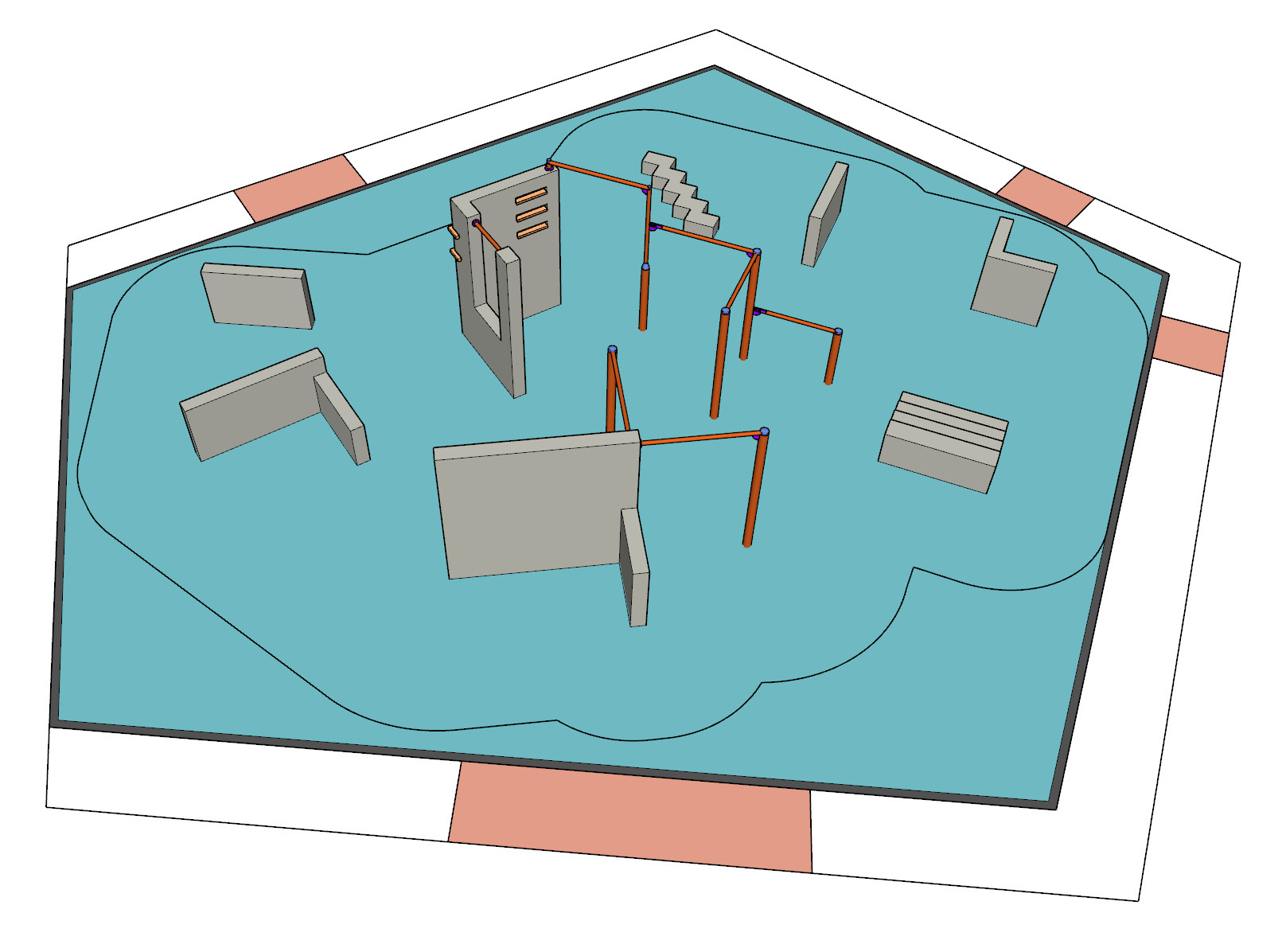

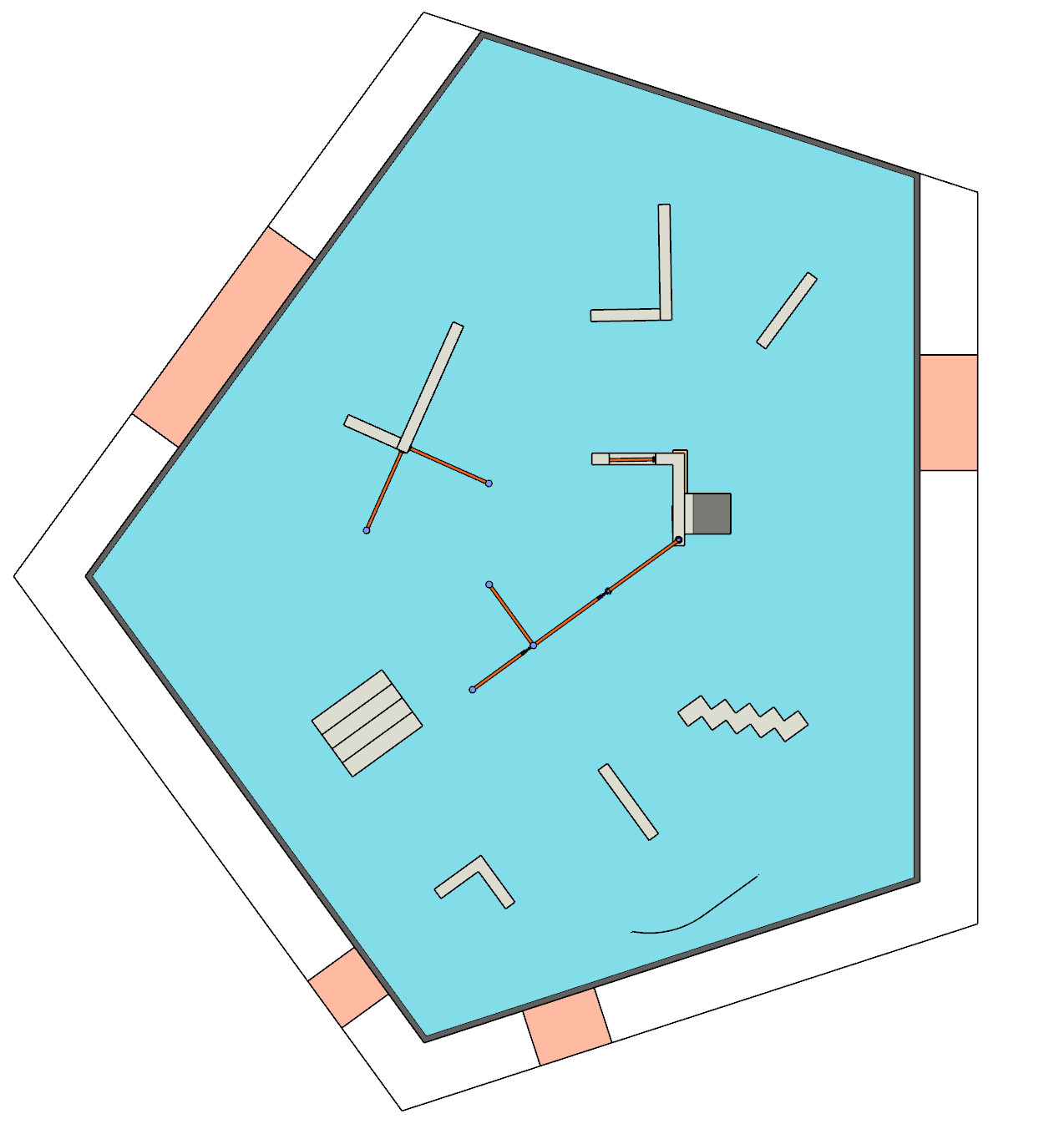

p.s.: 2 Bilder beigefügt (1x mit Ansicht bei Einstellung "Perspektive" / 1x die angesprochene Draufsicht). Es geht um die Linien mit den Bögen, die auf einer Ebene mit der blauen Fläche liegen.

Drucke diesen Beitrag

  Suforyou Slice
Geschrieben von: togo - 16.03.2020 - 23:09 - Forum: Erweiterungen - Antworten (3)

Suforyou Slice scheidet mir zwar die Komponente sauber durch und erstellt zwei Komponenten, lässt aber immer einige Linien stehen und macht das Objekt kaputt indem danach einige Wand-Flächen nicht mehr geschlossen sind und auch die Schnittfläche nicht geschlossen wird.

Ich nutze Slice und die anderen Suforyou schon lange und eigentlich gerne, denn Slice sollte auch die geschnittene Fläche schließen, aber gerade bei dem hier so aufwendigen Objekt ist eine riesige Nacharbeit nötig.

Ich habe das gesamte Modell schon von Beginn an 100 fach vergrößert – ändert leider nix. Wenn ich die Schnittfläche dann mühsam mit vielen gezogenen Linien geschlossen habe, kann ich danach die Linien wieder löschen. Das dauert aber Stunden und Tage ... Ich sitze jetzt schon drei Tage nur an dem Arbeitsschritt

Kennt jemand das Tool oder vielleicht einen anderen Weg oder ein anderes Tool?

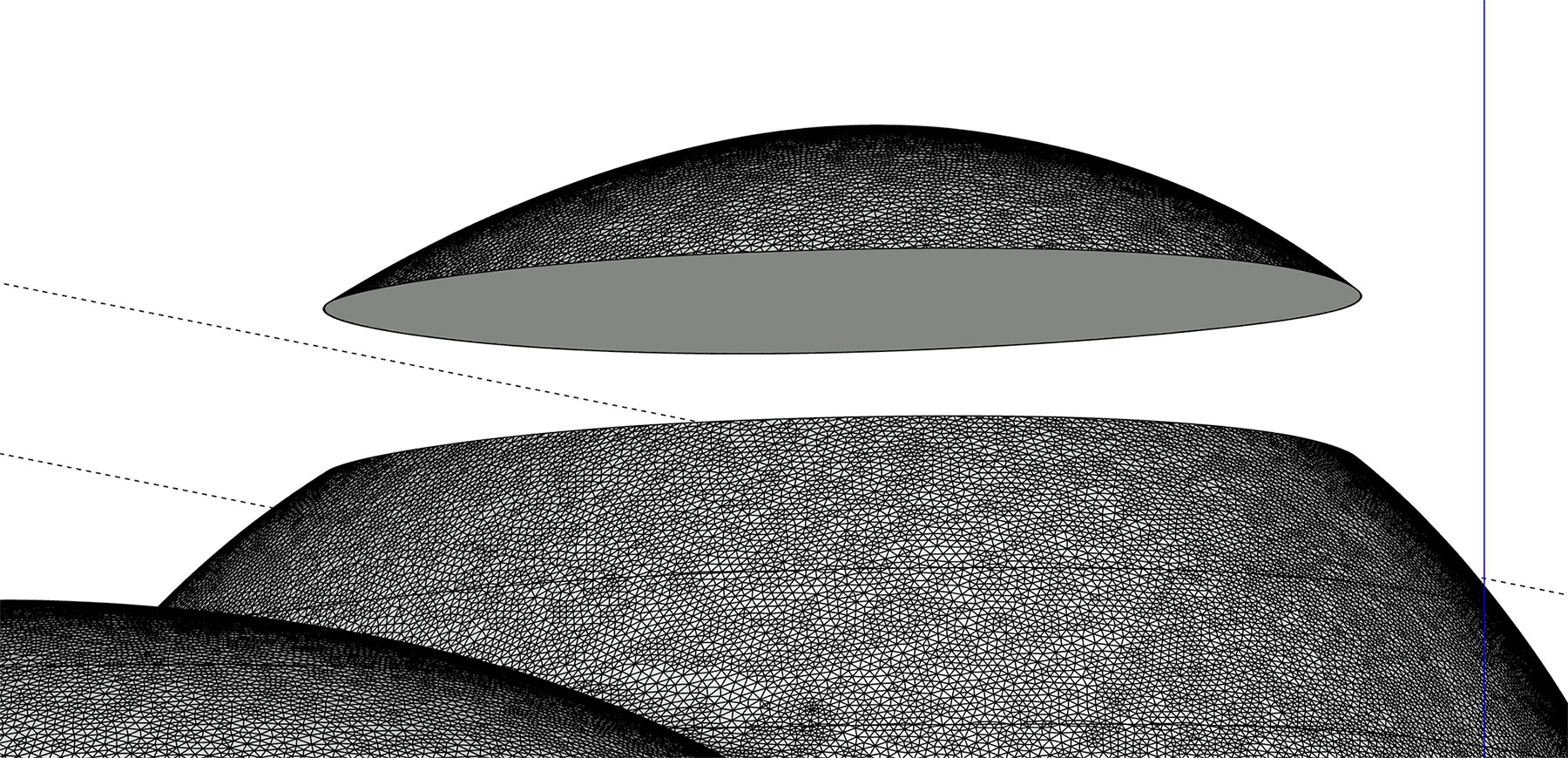

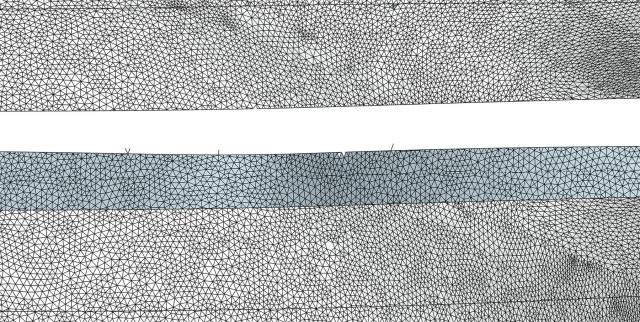

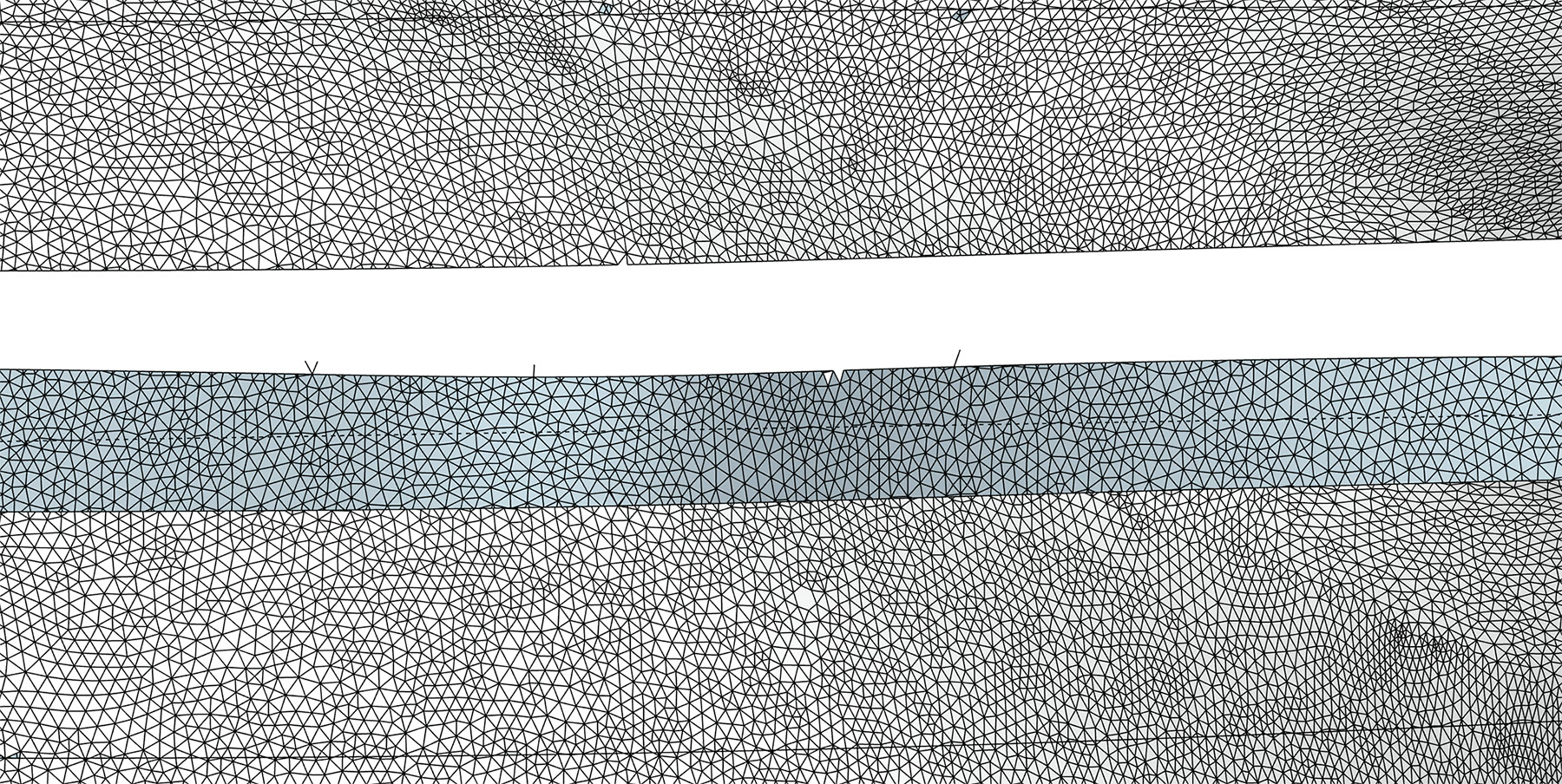

Ich hänge hier erstmal nur 2 screenshots an. Das erste Bild zeigt, wie es nach dem Schnitt aussehen sollte (geschlossene Schnittfläche). Das zweite zeigt, wie es leider nach dem Schnitt aussieht (diese kleinen stehengebliebenen Linien im 2. Bild sind ca. 60 cm lang)

Vielen Dank für Hilfe!



Angehängte Dateien Thumbnail(s)

Drucke diesen Beitrag

  IFC-Begriffe: Übersetzung in Deutsch
Geschrieben von: Zum Heissenstein HandWerk - 12.03.2020 - 19:38 - Forum: Datenaustausch - Antworten (3)

Hallo zusammen
da Englisch nicht meine Muttersprache ist, bin ich auf der Suche nach einer deutschen Übersetzung der einzelnen IFC Begriffe.

Hat da jemand eine Idee wie ich da weiter komme?

Ich bedanke mich recht herzlich für Hinweise oder sonstige Ideen wie ich mein Sprachproblem lösen kann. Und ja, die einfachste Metode wäre besser Englisch zu lernen.

Grüsse
Zum Heissenstein HandWerk GmbH

Drucke diesen Beitrag

  Wasserzeichen oder sowas
Geschrieben von: KaRa - 10.03.2020 - 10:16 - Forum: Bedienung & Oberfläche - Antworten (2)

Hallo zusammen,

gibt es für SU Pro Wasserzeichen oder so etwas in der Art, um Skizzen, Zeichnungen, Entwürfe kenntlich zu machen?
Oder wie geht man da am besten vor?
Danke für die Hilfe.
Gruß KaRa

Drucke diesen Beitrag

  Maßstab erstellen
Geschrieben von: Norbert der Anfänger - 09.03.2020 - 16:17 - Forum: Bedienung & Oberfläche - Antworten (12)

Hallo Leute,
ich bin Norbert und ein blutiger Anfänger hier, ich habe die SketchUp Version Make 2017 unter Win10 zu laufen.
Nun habe ich mir vor geraumer Zeit das Programm installiert und mit einige Sachen "hingebastelt" ohne auf den Maßstab (die Größe) zu achten.
Mein Ziel ist:
mit SketchUp etwas zu entwerfen (zu "bauen"), es abzuspeichern als .obj Datei und diese dann bei
Ultimaker Cura 4.5 wieder einfügen (importieren-exportieren).
mein Problem: Huh
ich entwerfe etwas im SketchUp aber bekomme die Maße nicht hin, nun probiere ich es mit einer Vorlage von hier,
aus dem SketchUp,
aber auch hier bekomme ich die Maße nicht verändert (nachträglich), zum Beispiel in ein Maßstab von 1:160 oder 1:220

Ich lege mal 2 Bilder dazu, zum veranschaulichen.

Es würde mich sehr freuen, wenn mir jemand da helfen könnte (bitte mit Bildern)
und ich hoffe das es nicht kompliziert ist sondern evtl. nur den richtigen "Knopf" klicken?   Smile

es grüßt ganz lieb
Norbert der Anfänger

PS: kann mir jemand das genauer erklären was hier jetzt mit "Umfrage erstellen" genau gemeint ist?
      Ich will nix falsches anklicken, Danke.

Drucke diesen Beitrag

  Komponentenattribute
Geschrieben von: sven_jung - 09.03.2020 - 11:07 - Forum: Gruppen & Komponenten - Antworten (2)

Hallo zusammen

Ich erstelle ein Raumbuch in Sketchup, 19 Stöckiges Gebäude mit verschiedenen Räumen.

Ich erstelle mir also die Raumvolumenkörper und mache Komponenten daraus, in den Raumvolumenkörpern arbeite ich mit verschiedenen Materialien (Fenster, Boden, Decke, Tür, Stellfläche) und mache mir entsprechende Komponentenattribute mit denen ich die Flächen pro Material innerhalb der Komponenete zähle (z.B. =FACEAREA("Boden")*0.0006452)

Das ist natürlich mühsam bei über 200 Komponenten, kennt ihr eine Möglichkeit die Attribute von Komponente zu Komponente zu kopieren?

Weiss Jemand warum ich im IFC Export dann trotzdem Werte wie "101289.609748.885748.885133.6672.967137.172" anstatt "137.17" bekomme?

Grüsse aus der Schweiz



Angehängte Dateien Thumbnail(s)

Drucke diesen Beitrag

  Laub/Blätter an Baum platzieren
Geschrieben von: Nenntmichmo - 09.03.2020 - 10:57 - Forum: Bedienung & Oberfläche - Antworten (1)

Moin zusammen,

ich würde gerne ein an den Ästen meines Baumes Blätter platieren. Gibt es die Möglichkeit mehrere Blätter entlang der Äste zu platzieren? Irgendein Plugin? Habe jetzt seit 2 Stunden gesucht aber nichts passendes gefunden. Nutze 2020 Pro.

Besten Dank
Mo

Drucke diesen Beitrag

  Figur oder Kreis "mittig wölben" ?
Geschrieben von: rosketch - 08.03.2020 - 20:48 - Forum: Bedienung & Oberfläche - Antworten (5)

SU Make 2017. Ich komme einfach nicht drauf (weil ich es auch noch nie gemacht habe). Eine unregelmäßige Figur oder z.B. einen Kreis oder eine andere Zeichnung "mittig wölben", also dass die Ränder an ihrer Position bleiben aber der Rest der Figur sich zur Mitte hin (oder zu einer anderen gewünschten Stelle) "aufwölbt". Wäre nett wenn es mir jemand zeigen könnte oder Link zu einem Tutorial, vielen Dank, Rolf

PS: es gibt ja das "Verschieben"-Werkzeug - da steht auch "Verschiebt, Dehnt, Kopiert".   Wenn es "dehnt" müsste es damit vielleicht gehen - wie?



Drucke diesen Beitrag

  waagrechtes Loch in schräges Brett bohren
Geschrieben von: Climber - 07.03.2020 - 18:07 - Forum: Bedienung & Oberfläche - Antworten (2)

Hallo,
ich möchte, in ein schräges Brett ein waagrechtes Loch bohren.
Mein Ansatz war, ein Zylinder waagrecht durch das schräge Brett zu setzen und dann mittels "Fläche verschneiden"
die Schnittflächen zu kennzeichnen um das Loch mittels Push/Pull rauszudrücken.
Zuerst sah alles ganz gut aus, aber Push/Pull arbeitet im rechten Winkel zum Brett und das ist natürlich hier falsch.
Vielen Dank für einen Tipp

Drucke diesen Beitrag

  STL Plug-in für SU Make 2016 anders als bei 2017?
Geschrieben von: rosketch - 07.03.2020 - 13:19 - Forum: Installation & Lizenz - Antworten (3)

Anscheinend hat sich die Vorgehensweise für Download und Installation des STL Plug-in für die Make Versionen geändert?  Ich habe versucht, einem Bekannten für Make 2016 (wegen schwachbrüstigem Laptop) STL nachzuinstallieren, bekam aber keinen Zugriff auf das Extension Warehouse.

Drucke diesen Beitrag
