  georeferenziertes Luftbild in Sketchup einzufügen
Geschrieben von: tom123 - 12.06.2017 - 20:59 - Forum: Datenaustausch - Antworten (6)

Ich habe mir über das Geoportal in Berlin
http://www.stadtentwicklung.berlin.de/ge...is-broker/
eine georeferenzierte Tiff erzeugt (Stadtplan).


Code:
$ exiftool -gt* -geo* output.tif  GT Model Type                   : Projected GT Raster Type                  : Pixel Is Area GT Citation                     : DHDN / Soldner Berlin Geo Tiff Version                : 1.1.0 Geog Citation                   : DHDN Geog Angular Units              : Angular Degree Geog To WGS84                   : 598.1 73.7 418.2 0.202 0.045 -2.455 6.7


Ich kann diese tif mit GDAL http://www.gdal.org in eine *.kmz umwandeln


Code:
$ gdal_translate -of KMLSUPEROVERLAY output.tif output.kmz -co FORMAT=PNG

Google Earth zeigt diese kmz perfekt an (Stadtplanausschnitt auf Weltkarte)

Frage:
Ich möchte diesen georeferenzierten Stadtplanausschnitt in Sketchup einladen.
Im Ergebnis soll es dem Layer "Location Snapshot" über "Datei/Geostandort/Mehr Bilder einfügen" entsprechen.

Die kmz-Datei enthält keine *.dae Collada Elemente und ist somit in Sketchup leer.

Kennt jemand eine Möglichkeit ein georeferenziertes Luftbild in Sketchup einzufügen?

...ggf. Ruby Script etc.



Angehängte Dateien Thumbnail(s)

Drucke diesen Beitrag

  Gelände von Google importieren - Problem
Geschrieben von: Lisa___ - 12.06.2017 - 18:57 - Forum: Datenaustausch - Keine Antworten

Hallo Leute,

habe soeben mein gewünschtes Gelände in Sketchup importiert und es hat größtenteils auch funktioniert nur bei manchen Stellen, wo eigentlich Berge sind macht es Ausreißer nach unten, woran liegt das?
kann mir jemand weiter helfen?

Lg



Angehängte Dateien Thumbnail(s)

Drucke diesen Beitrag

  Hilfe bei der Erstellung eines 3d Geländes
Geschrieben von: Plan+Vision - 10.06.2017 - 10:17 - Forum: Jobs - Antworten (2)

Hallo Kollegen,

ich suche einen Spezialisten, der mir aus einem Höhenplan sowie einem Lageplan ein 3d Gelände erstellt.

Es handelt sich um ein Gelände am Hang mit einer umliegenden Bebauung in das eine Terrassenwohnanlage eingefügt werden soll.

Wer hat Zeit, Lust hier einen Auftrag zu übernehmen ?????

Selbstverständlich gegen Bezahlung.


Gruß

Plan+Vision



Angehängte Dateien
.pdf   Bestandslageplan LP 200.pdf (Größe: 789,98 KB / Downloads: 21)
Drucke diesen Beitrag

  versteckte Kanten (hidden geometry) im PDF
Geschrieben von: sir.o - 09.06.2017 - 08:14 - Forum: Bedienung & Oberfläche - Antworten (3)

Hallo,

nach 12 Jahren habe ich nun doch mal versucht ein Möbel zur Fertigung in SU zu bemaßen. Die Darstellung soweit ok. Aber wie kann ich versteckte Kanten (heißt das in der dt Version so?), "hidden geometry" (im englischen) im PDF darstellen?
Ich erzeuge die PDFs über "Print" nicht über "Export" weil die Qualität besser ist. Die versteckten, oder überdeckte Kanten die gestrichelt dargestellt werden sollten (werden sie auch aber nur auf dem Bildschirm) auch im PDF erscheinen!?

Gruß
sir

Drucke diesen Beitrag

  Runde Theke mit Höhenversatz bauen
Geschrieben von: seni - 08.06.2017 - 09:08 - Forum: Bedienung & Oberfläche - Antworten (3)

Hallo,

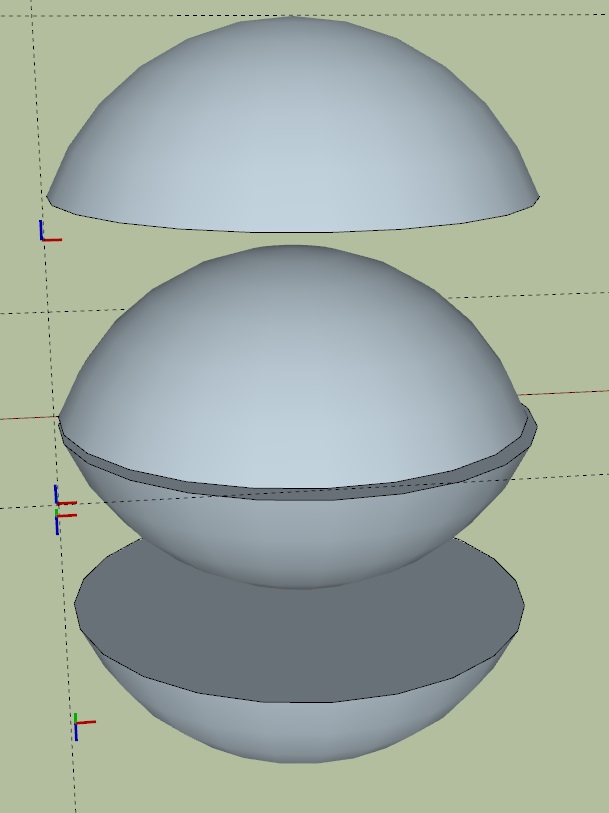

kann mir jemand einen Rat geben, wie ich eine kreisrunde Empfangstheke baue, die einen Höhenversatz hat - siehe Bild.

Vielen Dank!




Drucke diesen Beitrag

  wie am besten den Einfügepunkt bestimmen ?
Geschrieben von: rokkan - 07.06.2017 - 21:57 - Forum: Bedienung & Oberfläche - Antworten (4)

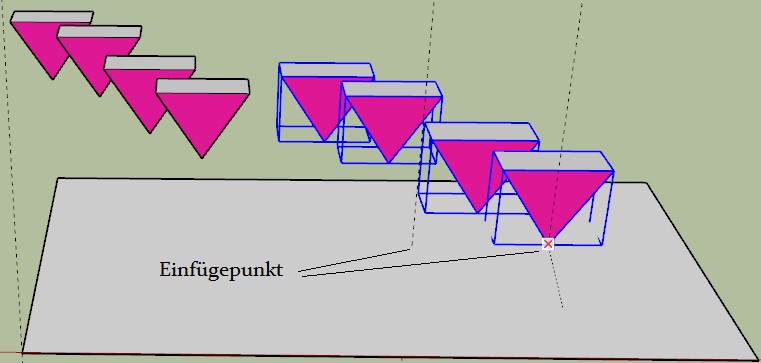

Wie  bestimmt man am besten den "Einfügepunkt" für Kopieren oder Einfügen? Ich mache das in der Regle mit senkrechter gestrichelter Linie, wo diese auf die Grundfläche trifft. Bei großen Projekten bzw. wenn viele Gruppen gleichzeitig kopiert werden sollen (oder eine große Hauptgruppe) treffe ich leider nicht immer genau diesen Einfügepunkt und anschließend hängt das kopierte Teil etwas zu hoch. Vielleicht gibt es eine bessere Methode?

Drucke diesen Beitrag

  mehrer ungleich hohe Körper gleichzeitig auf Schräge ablegen ?
Geschrieben von: jusi - 07.06.2017 - 20:39 - Forum: Bedienung & Oberfläche - Antworten (6)

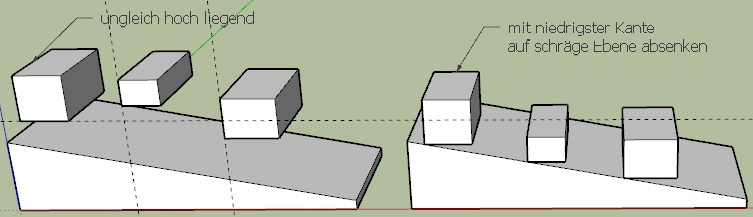

Gibt es eine Möglichkeit, gleichzeitig mehrere ungleich hoch liegende Körper mit ihrer jeweils niedrigsten Kante auf eine schräge Ebene abzusenken? LG Jusi

Drucke diesen Beitrag

  Gehrung
Geschrieben von: Lutzenberger - 05.06.2017 - 11:46 - Forum: Bedienung & Oberfläche - Antworten (1)

Ich will Gehrungen fräsen bin aber nicht schlau genug wie ich es anstellen soll, könnt ihr mir helfen. Ich würde gerne eine Zeichnung anfügen aber ich weis nicht wie das geht.

Edmund

Drucke diesen Beitrag

  Zielpunkt beim Kopieren
Geschrieben von: rokkan - 04.06.2017 - 23:11 - Forum: Bedienung & Oberfläche - Antworten (2)

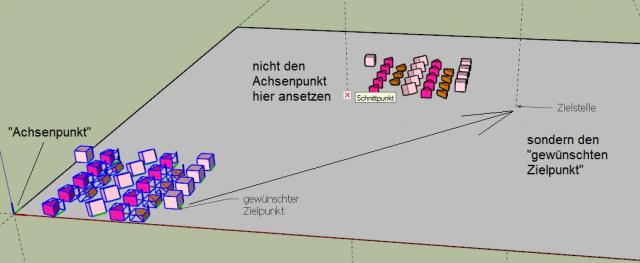

Nichts gravierendes, nur interessehalber: Normalerweise wird beim gleichzeitigen Kopieren mehrerer Gruppen (Markieren>Kopieren > Einfügen) der "Achsenkreuzungspunkt" auf die gewünschte Zielstelle gesetzt. Könnte man auch irgendeine andere beliebige Stelle innerhalb der kopierten Gruppen als gewünschten Zielpunkt bestimmen? Nicht "verschieben/kopieren" - damit würde es zwar innerhalb einer Datei gehen, aber das geht beim Kopieren von einer Datei zur anderen nicht.

Drucke diesen Beitrag

  Abmessung, Bemaßung von geneigten Flächen
Geschrieben von: togo - 01.06.2017 - 15:19 - Forum: Bedienung & Oberfläche - Antworten (9)

hallo,
ich habe eine größere Anzahl von liegenden Flächen, deren Kanten alle vermaßt werden sollen.
Die Flächen liegen allerdings nicht flach, sondern unterschiedlich geneigt.

das Abmessung Werkzeug macht allerdings nicht das, was ich möchte - oder viel zu kompliziert bei der Anzahl der zu messenden Kanten:

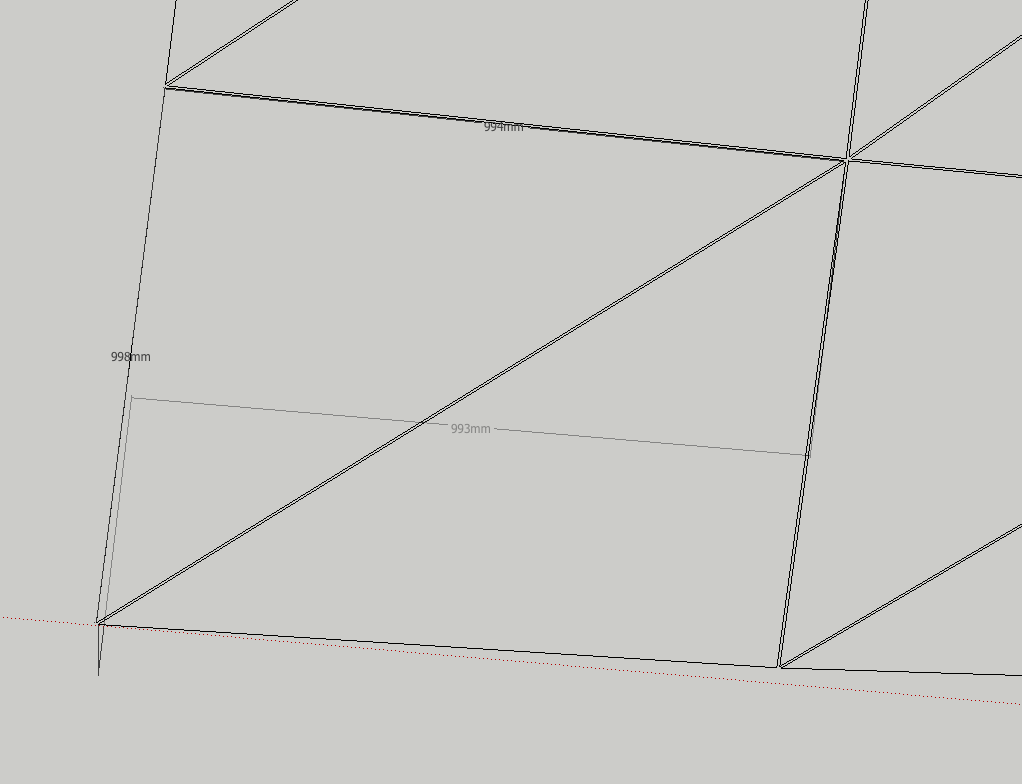

Wenn ich in der Draufsicht mit dem Werkzeug Abmessung über eine Kante gehe, wird die Kante ausgewählt und ein Doppelklikk darauf misst dann die Länge und gibt sie an. Allerdings wird immer die horizontale Strecke gemessen, nicht die Kantenlänge - siehe Bild.

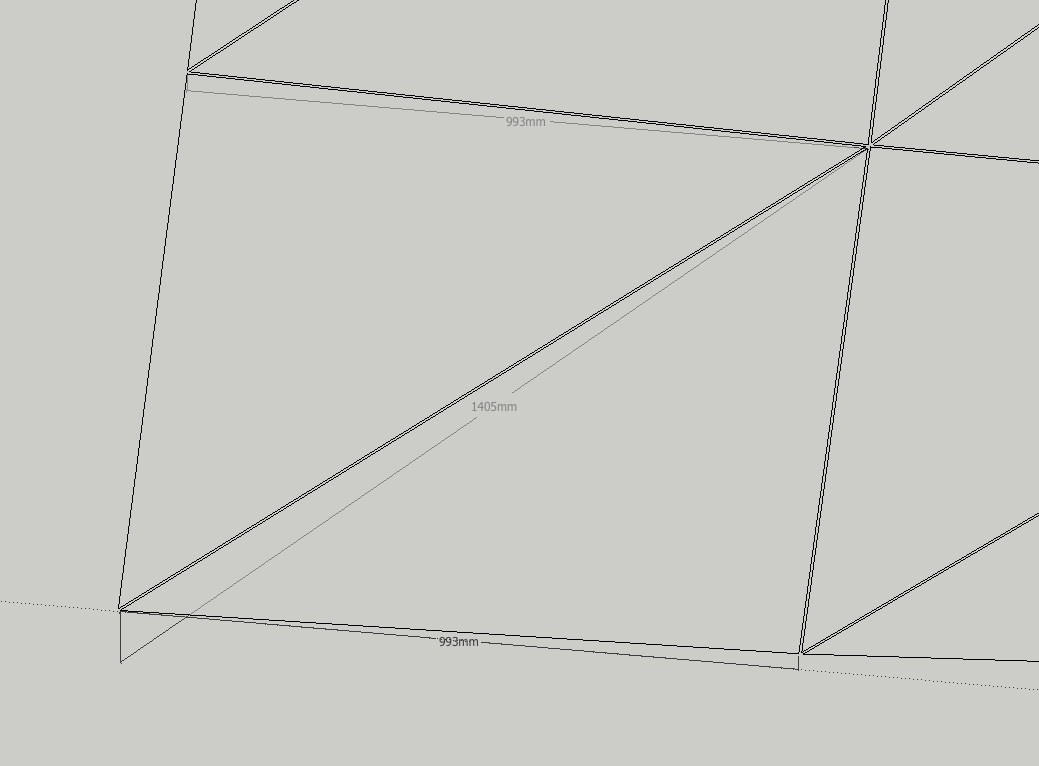

Wenn ich dasselbe in geneigter Ansicht mache, wird die Kantenlänge gemessen - gut so. Aber, das geht bei den Diagonalen nicht. Da wird dann der horizontale Abstand der Endpunkte gemessen, nicht aber die Kantenlänge - siehe Bild.

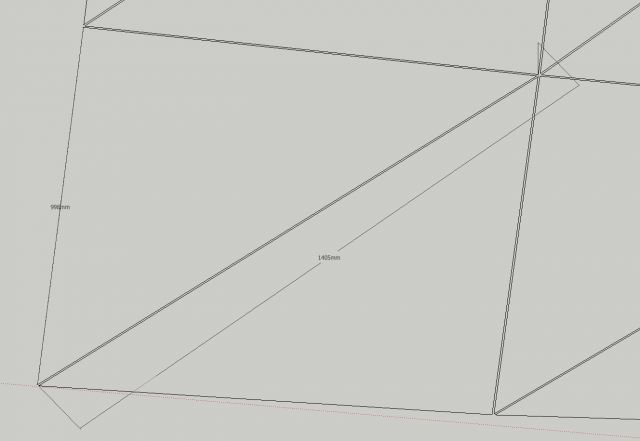

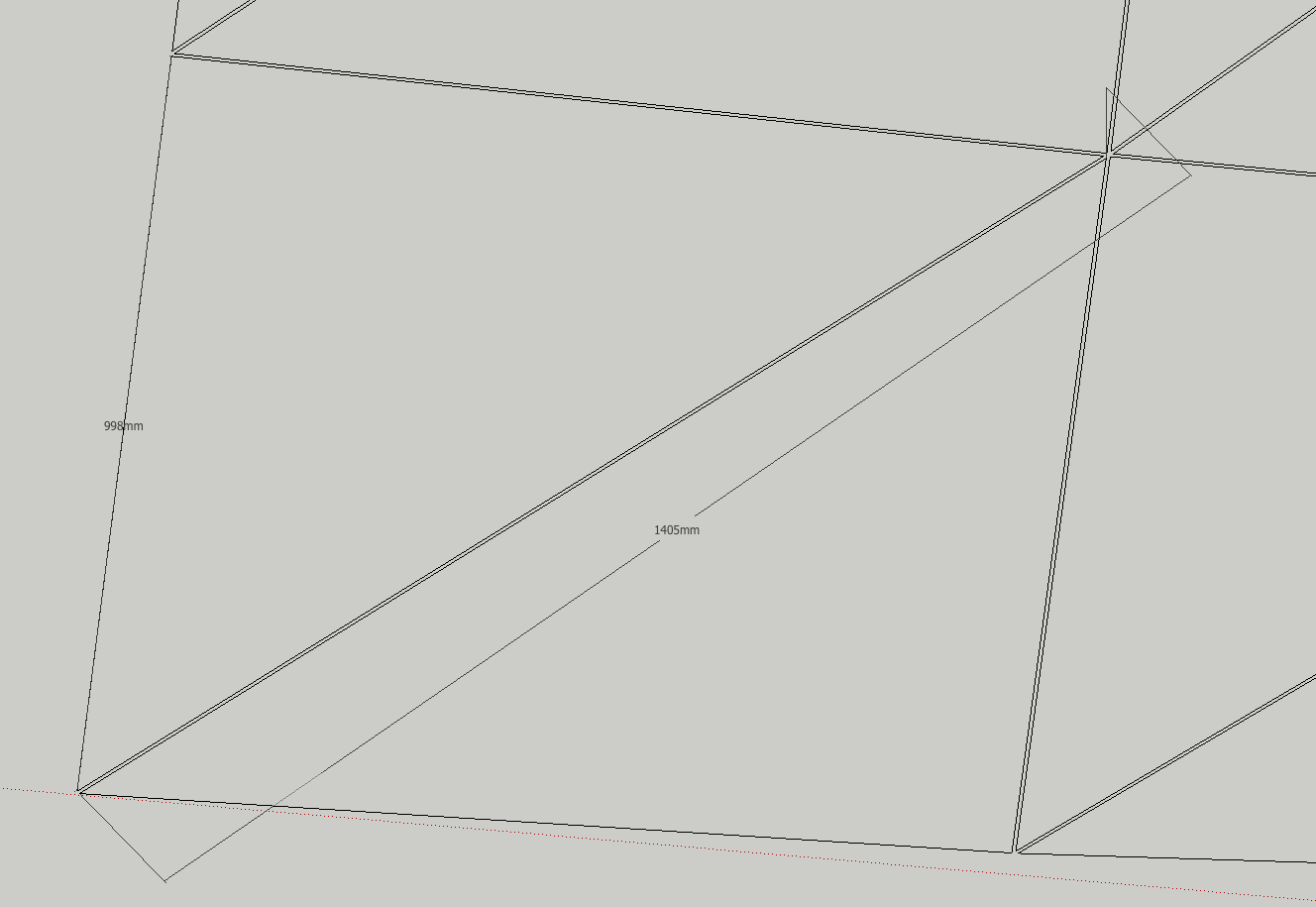

Und wenn ich den Anfangspunkt einer Diagonalen Kante mit dem Werkzeug anklikke und die Messlinie zum Endpunkt ziehe, wird entweder der horizontale Abstand oder der vertikale gemessen, oder wieder horizonale Strecke, nie aber die Kantenlänge.


Gibt es eine Taste, die dabei gedrückt sein muss oder einen anderen workaround, um die tatsächliche Kantenlänge zu bemaßen? Danke für jeden Tipp.

Drucke diesen Beitrag
