Bauantrag in Sketchup/Layout: Treppenschnitte
#1
Hallo zusammen,
ich hoffe ihr könnt mir weiter helfen. Für einen Bauantrag habe ich unser Haus mit Sketchup dargestellt. Die Datei kann hier herunter geladen werden.

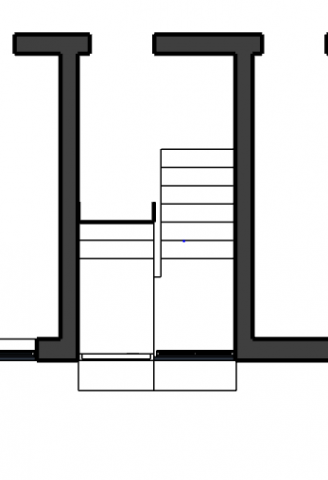

In der Szene "GKG - Grundriss Keller" wird im Keller horizontal geschnitten - auch die Treppen im Hausgang. Natürlich werden diese einfach abgeschnitten. Das sieht dann so aus:


Nun hätte ich gerne, dass die Schnitte so aussehen, wie sie im Bauantrag angegeben werden müssen - also ein Teil gestrichelt, gekennzeichniete Schnitthöhe - also z.B. so wie die Treppe in der Mitte :
[Bild: cache_13815980.png]

Wie löst ihr das? Zeichnet ihr die restlichen Treppenstufen immer von Hand in Layout?

Über ein paar Tipps würde ich mich sehr freuen...

Danke und liebe Grüße,
Leo
Antworten Zitieren
#2
Hallo Leo,
du könntest z.B. für die Treppe ein 2D-Objekt erstellen, das auf einem eigenen Layer liegt.
In der entsprechenden Szene schaltest du die 3D-Treppe unsichtbar und das 2D-Objekt sichtbar.
LG Jörg
Antworten Zitieren
