Fläche zu Volumenkörper mit Winkel
#1
Hallo an alle,

ich bin neu bei SketchUp und versuche mich gerade an einem Problem.

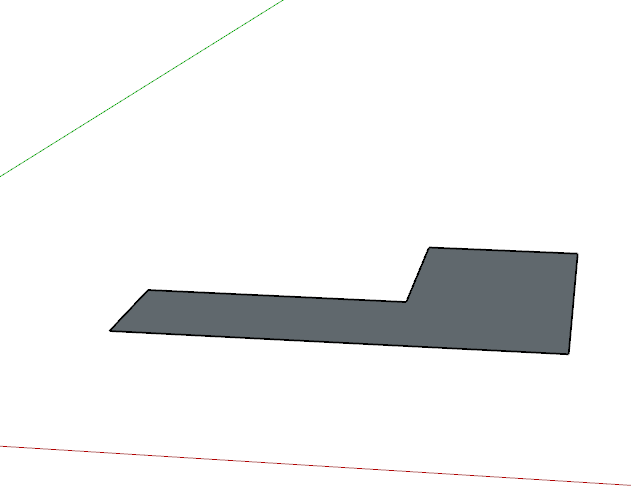

Ich habe eine Fläche und möchte daraus einen Volumenkörper im Winkel produzieren.
Die Funktion Drehen + erstellt aber nur eine Fläche.
Ich möchte aber alle aufgezogenen Flächen im Radius darstellen, also daraus theoretisch einen Kreis ziehen (aber wie schon erwähnt daraus einen Volumenkörper darstellen).

Kann mir jemand eine Funktion oder einen Trick dafür aufzeigen.

Beste Grüße,
Daniel


Angehängte Dateien Thumbnail(s)

Zitieren
#2
Probiers mal mit der "Follow me" Funktion... - wenn Du vorher die Bahn, der das Ganze folgen soll, als Kreis(element)linie festlegst, so daß sich die Funktion daran "entlang hangeln" kann, sollte es gehen. Achte darauf, daß die Linie (genau) an einem "Ende" des Ganzen anfängt...
Zitieren
#3
Hallo Daniel,
meinst Du etwas wie dieses:

Click to start!

Ich hab das mit einer einfacheren Form gemacht.
Dann einen Bogen gezogen, so weit wie Du es brauchst (Winkel?)
Bogen markiert.
mit Folge mir die Fläche markiert und schon ist dieses Gebilde entstanden.

Wr es das, was Du wolltest?

LG Peter

Obroni war schneller!
Zitieren
#4
Hallo Daniel,
falls du mit der Funktion "Folge-Mir" noch nicht so ganz vertraut bist, kannst du dir mal dieses Video anschauen:

Zitieren
#5
Hallo Obroni, Peter und Jörg,
Ihr habt mir sehr geholfen!
Vielen herzlichen Dank!
Beste Grüße
Daniel
Zitieren
#6
Hallo zusammen,

das hat, durch o.g. Hilfe super funktioniert.
Nun habe ich jedoch eine Form konstruiert, die zum drucken zu lang ist.

Kennt jemand eine Funktion, wie ich ggf. an der Konstruktionslinie entlang gleichmäßige Schnitte setzen kann?
Also aus einer langen Form eine Vielzahl einzelner Teile machen kann, die ich nach dem Druck dann wieder zusammensetzen kann.

Beste Grüße,
Daniel
Zitieren
#7
Hallo Daniel,
eine Möglichkeit wäre, eine Fläche durch den Körper zu legen, um alles miteinander zu verschneiden.
So ein bisschen wie in diesem Video:

Zitieren
#8
Hallo Daniel,
Oh, Jörg war schon wieder mal schneller als ich! Angry

Ich würde nicht lange nach eine besonderen Tool suchen.
Meine Möglichkeit - mit Bordmitteln - ist im Prinzip die gleiche, wie die von Jörg.

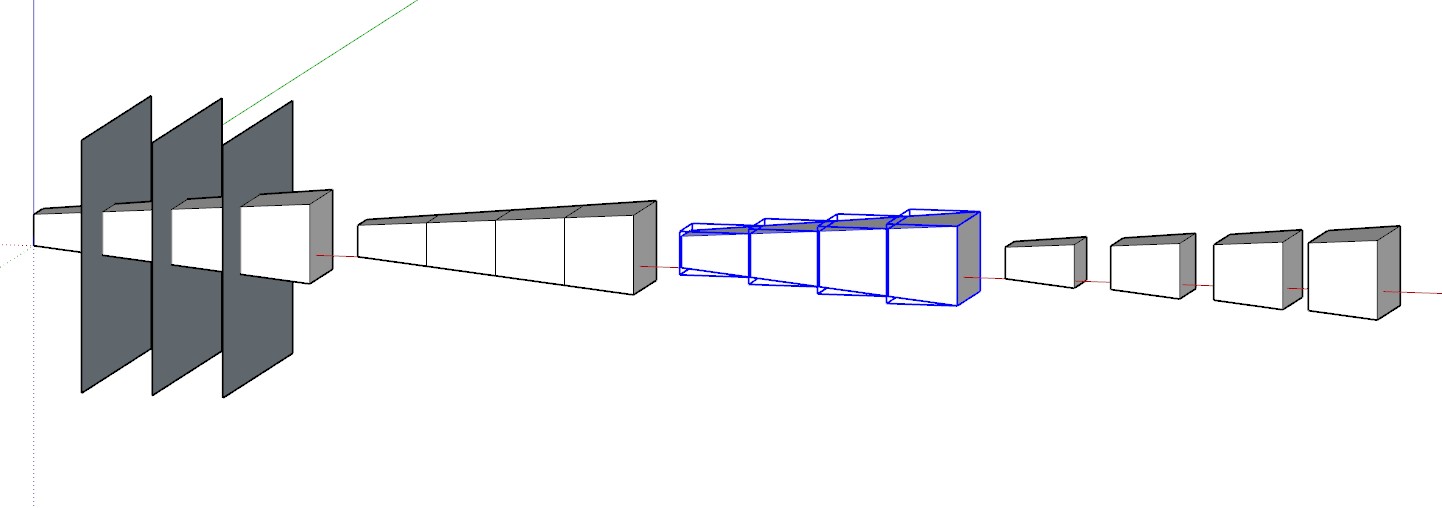

Eine "Schnittfläche" erzeugen und gruppieren.
Diese dann über die lange Form im gewünschten Abstand kopieren.
Alles miteinander verschneiden.
Schnittflächen wieder löschen.
Die einzelnen Teile verschließen und gruppieren, damit es Volumenkörper werden (wir wollen ja drucken)
Dann auseinander ziehen.

Das sollte es gewesen sein.

LG Peter
Zitieren
#9
Genial!
Tausend Dank an Jörg und Peter  Wink
Zitieren
#10
Vielleicht macht es ja sogar Sinn, die Schnittflächen gar nicht gerade zu machen, sondern mit einer Art dreidimensionaler Welle.
Die Teilchen müssten sich dann wie bei einem Puzzle ganz exakt zusammenfügen lassen.
Nur so eine Idee :-)
LG Jörg
Zitieren
