28.01.2016 - 08:57
Hallo,
wie kann ich konische Tischbeine zeichnen?
Länge 750 mm
D: oben 50 mm
D: unten 30 mm
wie kann ich konische Tischbeine zeichnen?
Länge 750 mm
D: oben 50 mm
D: unten 30 mm
|
Konische Tischbeine
|
|
28.01.2016 - 11:30
Hallo "eurostar1943",
hier ein videolink: https://www.youtube.com/watch?v=07hPXsLh...xUa1WXYo91 Hab ich mir gestern angeguckt! Liebe Grüße, Achim!
unabhängig davon, dass das Video die Frage nicht beantwortet: würde es in einem Forum nicht Sinn machen, die Frage auch hier im Forum, zumindest als prinzipielle Vorgehensweise, zu beantworten und nicht nur regelmässig auf externe Ressourcen wie YT zu verlinken?
zur Frage: eine Möglichkeit wäre, die beiden Kreise mit einer Fläche (wg. nächstem Schritt) zu verbinden und dann diese Fläche mit dem Werkzeug "Folge mir" bei Verwendung des Kreisumfangs als Pfad zu 'extrudieren': Die Glattheit der Mantelfläche lässt sich bei der Kreis-Erzeugung durch Verwendung einer höheren Seitenzahl beeinflussen. Norbert
28.01.2016 - 16:03
Hallo Norbert,
danke für die Antwort, aber ich komme damit nicht aus. Ich habe 2 Kreise gezeichnet. Dann mit 2 Linien die Umfangslinien verbunden. Nun habe ich den Folge-Button angeklickt, aber ich komme nicht weiter. Was ist der nächste Schritt?
28.01.2016 - 16:37

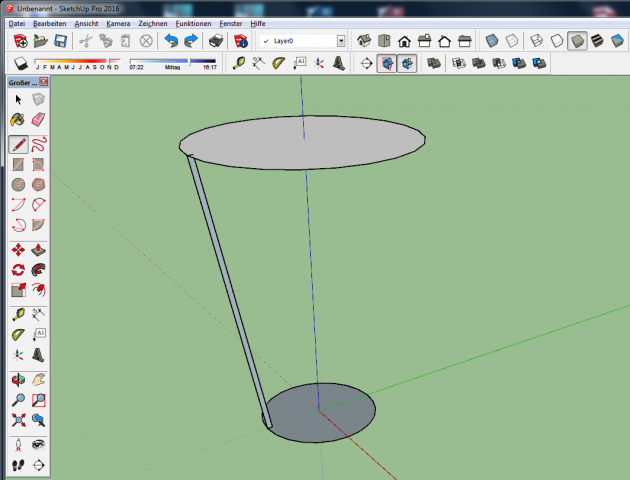

(28.01.2016 - 16:03)eurostar1943 schrieb: Dann mit 2 Linien die Umfangslinien verbunden. (28.01.2016 - 14:03)SketchUp schrieb: ...die beiden Kreise mit einer Fläche (wg. nächstem Schritt) zu verbinden... eine simple Linie reicht nicht, da "Folge mir" eine Fläche benötigt. Also einfach ein paar kurze Linien Richtung Mittelpunkt in einer Ebene erzeugen und per Linie zu einer von SU als Fläche erkennbaren Kontur schliessen (s. Bild #1). Norbert
Wenn das Tischbein nicht hohl sein soll, ist dies vermutlich der günstigere Weg:
29.01.2016 - 09:59
Hallo,
eine einfache Möglichkeit wäre auch: - Kreis mit Ø50 zeichnen - Auf 750 Millimeter hoch ziehen - Unteren Kreis mit rechter Maustaste anklicken. - Im Kontextmenü "Elementinformationen" anklicken. - Im erscheinenden Fenster den Radius auf 15 ändern. Gruß Heiko |
|
|
