DXF/DWG Export für MS Visio aus LayOut oder SkecthUp
#1
Hallo zusammen,


was erwartet MS Visio für ein vernünftigen DXF/DWG Export?

Das einzige was Halbwegs funktioniert ist nur der folgende Export aus SketchUp (LayOut geht garnicht)

DXF/DWG-Export:
  1. "Kamera > Parallele Projektion"

  2. lotrechte Ansicht, z.B.: "Kamera > Standardansichten > Oben"

  3. 'echte' Kreise: "Datei > Exportieren... > 3D-Modell > Dateityp: AutoCAD DWG-Datei > Optionen... > Version: AutoCAD 2000"

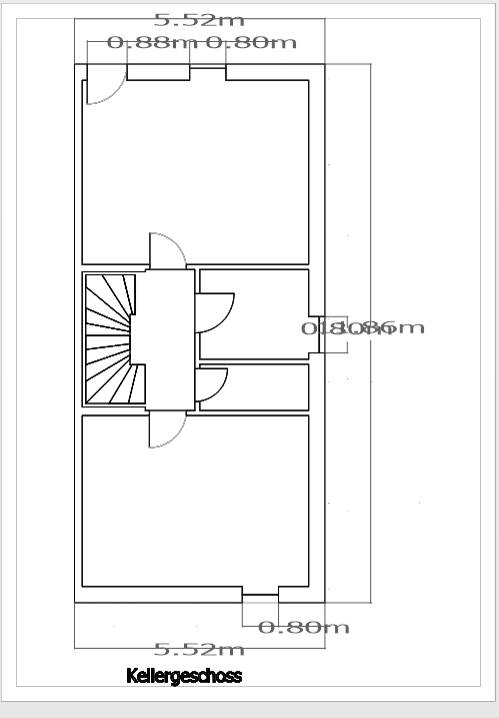

Nach dem Importieren in Visio sieht mein Grundriss aber nicht so aus wie in SketchUp oder Layout besonders die Schrift.

SketchUp:



MS Visio:


Antworten Zitieren
#2
welche SketchUp-Version?
wie sieht‘s in einem DXF/DWG-Viewer wie dem freien ODA ‘Drawings Explorer‘ aus?

Alternativ das PDF Dokumenten-Format oder - wenn alle Stricke reissen - das PNG Raster-Format ggf. in höherer Auflösung verwenden.


Norbert
Antworten Zitieren
#3
Hallo Nowi,
Warum muss es denn unbedingt eine DWG/DXF sein?
Ich habe es auch versucht, aus SketchUp heraus eine DWG/DXF zu exportieren. Geöffnet habe ich sie dann mit TrueView von AutoDesk. Aber auch hier das gleiche Bild: Die Abmessungen sind nicht wirklich schön.
Wenn ich jedoch MS Visio richtig verstehe, unterstützt es alle und wirklich fast alle gängigen Grafik-Formate.
Warum also nicht einen Screenshot machen - auch aus Layout heraus möglich - und als JPG abspeichern?

Die Stärken von Visio sind Diagramme und deren Verknüpfung und Beschreibung.
Warum importierst Du Deine Grundrisse in Visio? Powerpoint wäre eine Alternative.

LG Peter
Antworten Zitieren
#4
und auch mal die erweitere Zwischanblage probieren, d.h. in SU kopieren und in Office/Visio per “Bearbeiten > Inhalte einfügen als... Grafik“ (oder so ähnlich) einfügen, kann dann als vektorielles Objekt auch verlustlos skaliert werden.


Norbert
Antworten Zitieren
