Aus Autocad in SU imortierte Objekte nicht solid!
#11

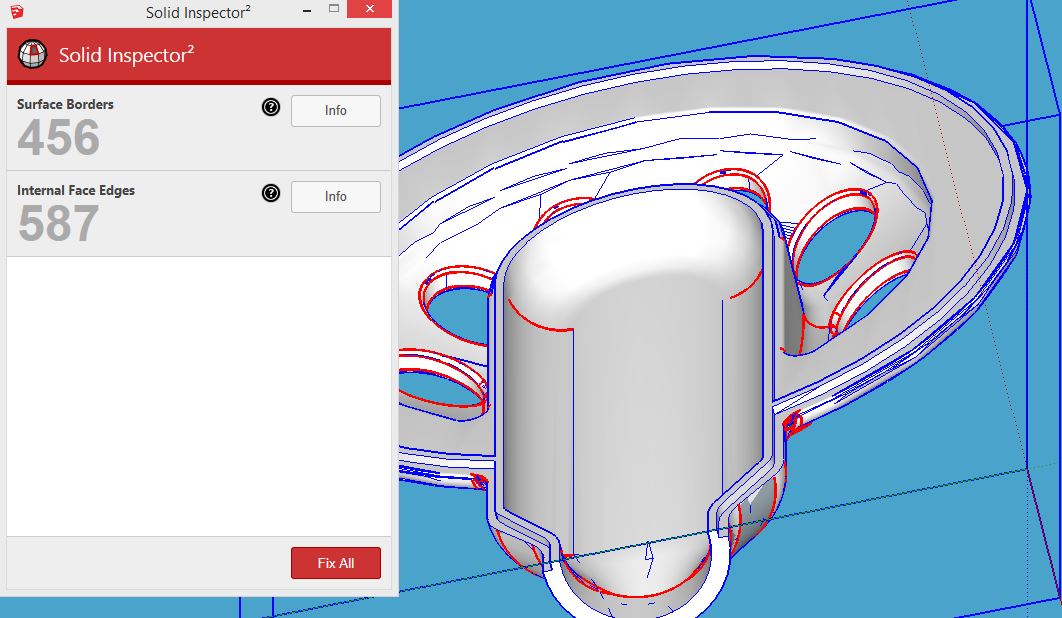

Solid Inspector2 erkennt nested instances. Nachdem ich das Modell "exploded" habe, werden 49764 strayed edges, etc. erkannt und nach Anwendung des Inspectors ist das Modell gänzlich "zerrissen" .. .
Wie kann ich das Modell so importieren, dass ich es mit solid tools bearbeiten kann?
Antworten Zitieren
#12
(01.04.2015 - 16:33)AlterSchwede schrieb: Ja. Aber das Modell ist nicht solid...

da SU ein Gitternetz-Modellierer ist (s.o.), ist eine Volumen-Modellierung naturgemäss nicht möglich.

(01.04.2015 - 16:33)AlterSchwede schrieb: ... weshalb eine Modifizierung des Modells für mich in SU praktisch nicht möglich ist.

genau, deswegen ggf. einen Volumen-Modellierer verwenden (s.o.).
Antworten Zitieren
#13
(01.04.2015 - 16:52)AlterSchwede schrieb: Nachdem ich das Modell "exploded" habe, werden 49764 strayed edges, etc. erkannt und nach Anwendung des Inspectors ist das Modell gänzlich "zerrissen" ..

kannst nochmal ThomThoms CleanUp³ drüber laufen lassen und dann versuchen, ein Volumen zu erzeugen... ich habe da allerdings wenig Hoffnung.
Antworten Zitieren
#14
Ich habe mir als "Novize" vorgestellt, dass ein AutoCad-erzeugtes solid Volumenmodell, auch irgendwie nach SketchUp als solid Gitternetz-Modell importiert werden können sollte....
Einen Volumen-Modellierer müsste ich ja erst lernen, ich kann gerade mal SU leidlich .. Smile
CleanUp3 bringt erwartungsgemäß leider keine Abhilfe.

Habe ich das jetzt richtig verstanden, dass man meine solid dwg-Modelle nicht als solid body in SUPro2015/windows8.1 importieren kann?
Antworten Zitieren
#15
(01.04.2015 - 17:19)AlterSchwede schrieb: ...als solid Gitternetz-Modell...

das ist ein Widerspruch in sich, ein paar Infos dazu habe ich ja oben bereits verlinkt.

(01.04.2015 - 17:19)AlterSchwede schrieb: Habe ich das jetzt richtig verstanden, dass man meine solid dwg-Modelle nicht als solid body in SUPro2015/windows8.1 importieren kann?

ACAD kann sowohl Drahtgitterdaten als auch eingebettete Volumenkörper im ACIS-Format (s.o.) erstellen und abspeichern, SU kann als Drahtgitter-Modellierer allerdings nur mit facettierten Gitternetzdaten (s.o.) umgehen.

Es lassen sich zwar per Gruppierung und (falls die Geometrie 'wasserdicht') Volumen erzeugen, diese dienen allerdings nicht der Modellierung und können (nur in der SU Pro-Version) mit s.g. bool'schen Operationen, also logischen Kombinationen wie Verschneiden/Addieren/Abziehen/Differenz, bearbeitet werden.

Lade dir bei Interesse mal spasssehalber die Shark LT Demoversion herunter, importiere dein DWG und öffne "Fenster > Concept Explorer" sowie "Fenster > Inspektor"...
Antworten Zitieren
#16
Es wäre auch ganz hilfreich ein Beispiel zu sehen, um gezielter helfen zu können.
Antworten Zitieren
#17
Jetzt weiß ich aber immer noch nicht, ob Moderator oder jemand anders eine Möglichkeit kennt eine dwg-Datei so in SketchUp zu importieren, dass das erzeugte Gitternetzmodell "wasserdicht" ist, also - also als "SketchUp Solid" bezeichnet wird ( http://help.sketchup.com/de/article/1011019 ).

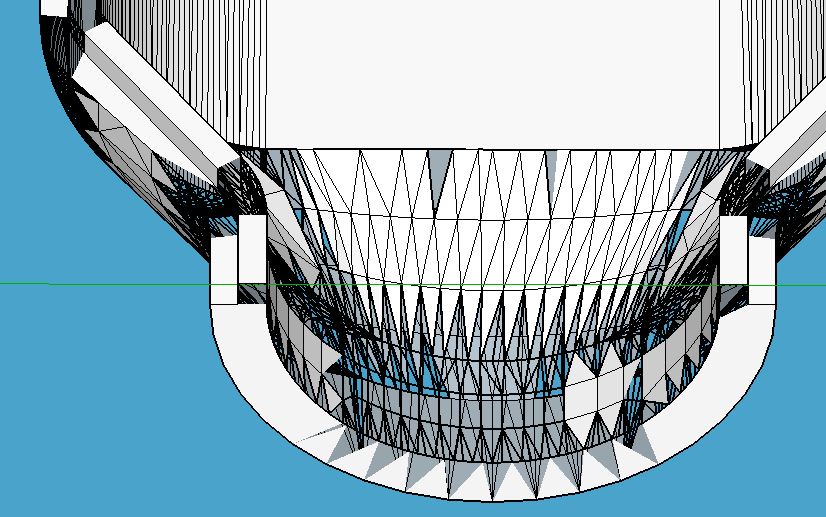

Das Modell wird bei mir grundsätzlich zwar nach SU als Komponente importiert, aber besitzt dann eben keinen "wasserdichten" Charakter. Kaum eine Fläche ist noch intakt; die SU-Werkzeuge - ganz zu schweigen von den "Su Solid Tools" - lassen sich kaum noch verwenden (Siehe Bilder). Im Ergebnis kann die importierte dwg-Datei in SU kaum weiterbearbeitet werden .. .


Antworten Zitieren
#18
Wenn die Flächen voher dort waren, ist die Geometrie evtl. zu klein. Hilft ein Import in Meter anstelle in mm, das Problem zu verringern?
Antworten Zitieren
#19
Wow. Ja! Ein Import in Meter anstelle in mm hat das Problem verringert. Allerdings ist das Problem noch immer so groß, dass eine manuelle Korrektur der verbleibenden Fehler ausgeschlossen ist. Gibt es ein Workaround (z.B. Import in km anstelle in mm Smile ?


Antworten Zitieren
#20
Kannst du das Modell teilen?
