Modell aus warehouse - knut73icebear - 26.11.2015
Hallo,
ich wollte 3D-Modell Gebäude aus warehouse sketchup mit dem 3D-Drucker in farbige Modell produzieren, deshalb habe ich Modell in wrl-Format an 3D-Druckerservicefirma geschickt, aber ich bekam die Antwort von 3D-Druckerservicefirma, daß das Datensatz ebenfalls mangelhaft ist so dass er nicht gefertigt werden kann und farbig nicht zu fertigen ist.
Wie kann ich Problem beheben?
Gruß Heiko
RE: Modell aus warehouse - cotty - 26.11.2015
Wie sollen wir dies beurteilen ohne ein Modell oder wenigstens ein Bild davon? Welcher Druckdienst? Welches Material?
RE: Modell aus warehouse - knut73icebear - 27.11.2015
(26.11.2015 - 21:30)cotty schrieb: Wie sollen wir dies beurteilen ohne ein Modell oder wenigstens ein Bild davon? Welcher Druckdienst? Welches Material?
Okay
Modell zu Link: https://3dwarehouse.sketchup.com/model.html?id=279b7a49d89ff180431c877d333e1cdf
Druckdienst: 3D Activation GmbH und 3D-Printwerk
Soll in Gips farbig drucken.
RE: Modell aus warehouse - mühlbauer - 27.11.2015
Ohne Bearbeitung zu einem Format, das die Service-Firma benötigt, geht zunächst mal nichts.
Vor der Umwandlung ins vermutlich gewünschte STL-Format wäre in Sketchup zunächst die "Bodenplatte" aus Google-Earth zu löschen und dann das "Geländer" siehe Screenshot.
Ansonsten müsste alles klappen.
RE: Modell aus warehouse - cotty - 27.11.2015
Das Modell ist kein wasserdichter Volumenkörper, hast du ihn noch weiter berbeitet oder direkt so weitergegeben?
RE: Modell aus warehouse - knut73icebear - 28.11.2015
(27.11.2015 - 20:01)cotty schrieb: Das Modell ist kein wasserdichter Volumenkörper, hast du ihn noch weiter berbeitet oder direkt so weitergegeben?
Ich habe ja bearbeitet, so daß Volumenkörper mit Platte schließt, dann weitergegeben.
Ich zeige dir bearbeitete Modell, siehe Anlage
könnten Sie Test machen, an andere 3D-Druckfirma schicken, ob klappt?
RE: Modell aus warehouse - mühlbauer - 28.11.2015

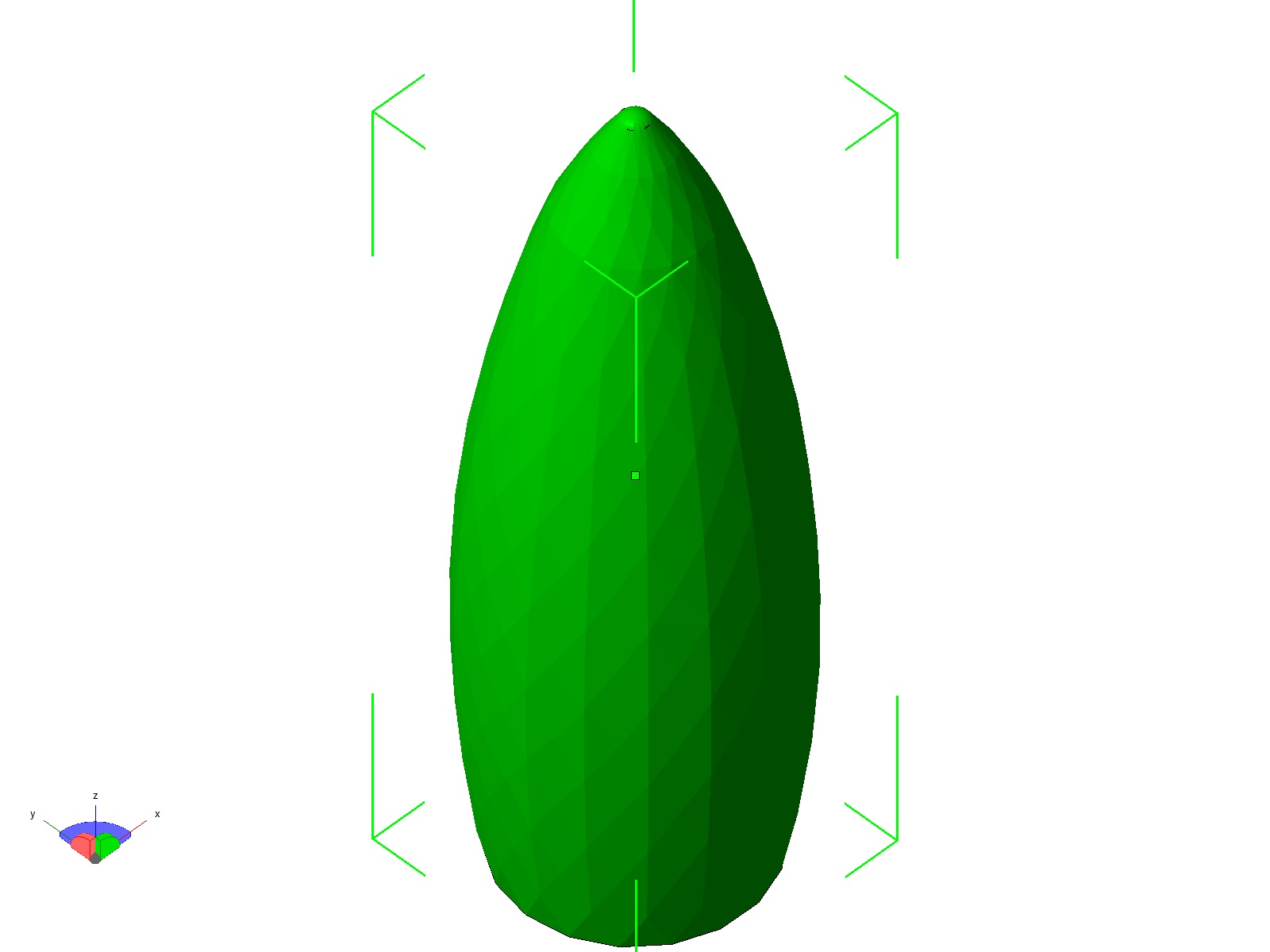

Anbei ein Screenshot aus Netfabb, das das Modell als absolut fehlerfrei erkennt. Ein STL-File davon hat 48Kb und dürfte für keinen Druckservice ein Problem sein.
RE: Modell aus warehouse - cotty - 28.11.2015
Gab es von den Druckanbieter Hinweise darauf, was an dem Modell nicht geeignet war?
RE: Modell aus warehouse - knut73icebear - 29.11.2015
Ich habe Modell in wrl mit Texturen an Druckdienst geschickt. Aber,WRL-Viewer zeigt kein Fehler!
Druckdienst sagte: "diese Datei ist leider farbig nicht zu fertigen." Wahrscheinlich Problem mit Texturen.
siehe Anlage: wrl-Datei mit Texturen in Zip
RE: Modell aus warehouse - SketchUp3D.de - 30.11.2015
grob:
- 'Geländer' und GEarth (entsperren) löschen
- untere Öffnung des Turms durch nachzeichnen eines Segmentes der Öffnung schliessen
- beim Gruppieren des Turmes feststellen, dass a) kein Volumen-Körper entsteht und b) die entstehende Gruppe grösser als der Turm ist
- Gruppe wieder auflösen (Rückgängig), alles markieren und durch eine enge Fenster-Selektion bei gedrückter Umschalt-Taste den Turm deselektieren, dann feststellen dass weiterhin 5 Objekte in den "Elementinformationen" angezeigt werden: löschen
- Gruppieren und erfolgreich dichten Volumen-Körper erzeugen
- im 3D Studio 3DS-Format (STL kann keine Texturen, VRML wird wg. div. 'Dialekte' nicht immer sauber transferiert) bei Verwendung der Export-Option "Texturzuordnungen exportieren" exportieren
- mit netfabb Basic per "Extras > Neue Analyse > Standardanalyse" auf z.B. Dichtheit prüfen
- zippen und an Dienstleister mailen
Norbert
