ich bin noch neu was SketchUp angeht und würde gerne etwas kleines umsetzen. FÜr die Könner sicher eine Sache von 10 Minuten. Allerdings fehlt mir der anfängliche Gedanke wo/wo am besten anfangen.

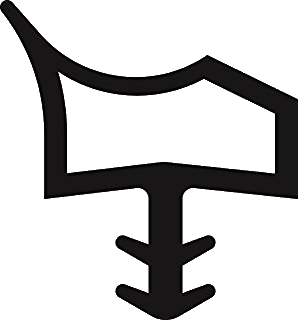

Ich hätte gerne ähnliche Zeichnungen von diesen Türdichtungen (Beispiel anhand eines Bildes siehe unten) ebenfalls hätte ich gerne eine ähnliche Bemaßung.
Habt Ihr irgendwo ein Tutorial für Sketchup von dem ich das Vorhaben etwas abschauen kann?
16.11.2016 - 17:02 (Dieser Beitrag wurde zuletzt bearbeitet: 18.11.2016 - 12:57 von SketchUp3D.de.)
technische Zeichnung (2D) oder ein 3D-Modell des Profils?
für ein 3D-Modell der Dichtung einfach das Profil zeichnen und mit dem Drücken/Ziehen-Werkzeug extrudieren. Eine einfache Bemassung geht bereits in SketchUp, für mehr ein "Datei > An LayOut senden..." ausführen (nur SU Pro-Version).
ja kann gerne verschoben werden. Was muss ich mir preislich ca. vorstellen? Maße etc. hab ich alles da. SOllte in etwa so aussehen wie das Beispielbild, eventuell noch etwas mit "nach hinten abgerundet" sein damit es sich von den Mitbewerbern abhebt.
Beiträge: 2.369
Themen: 10
Registriert seit: 05.2014
Version: SketchUp Pro (Desktop) 2023
Plattform: Windows
Betriebssystem: Windows 10
Kenntnisse: Guru
Bereich: Hobby
System: i9-9900K mit RTX 3060 Ti

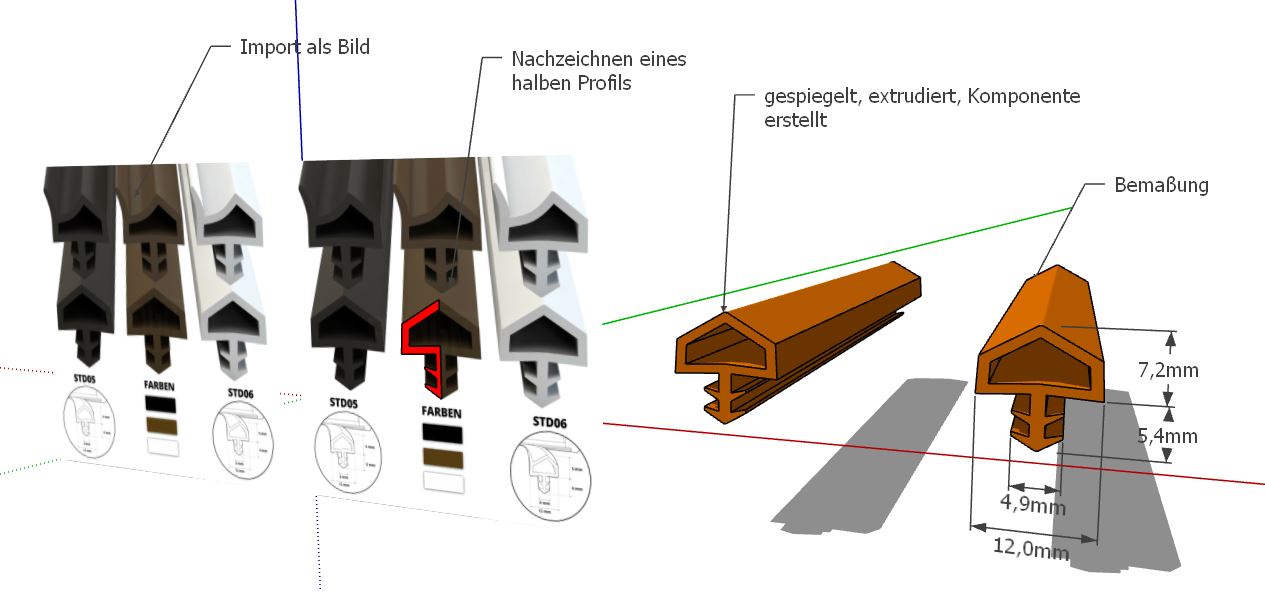

wooow das ist ja der Hammer genau so stelle ich mir das vor vielen Dank! Ich probiere Selbst mal ein bischen herum. Und wenn ich nicht weiter komme kannst dud as gerne für ein paar Taler für mich erledigen wenn du das möchtest!
Ich habe nun mal, versucht ein PNG der anderen Dichtung zu machen so dass man daraus eventuell eine Vektor Grafik erstellen kann. Das Problem ist ich muss wohl über einen Umweg gehen damit ich das als SKP Datei einfügen kann.
Das wäre vermutlich der schnellste und sauberste Weg das zu zeichnen da in dieser Dichtung Kurven sind die ich so einfach nicht gezeichnet bekomme.

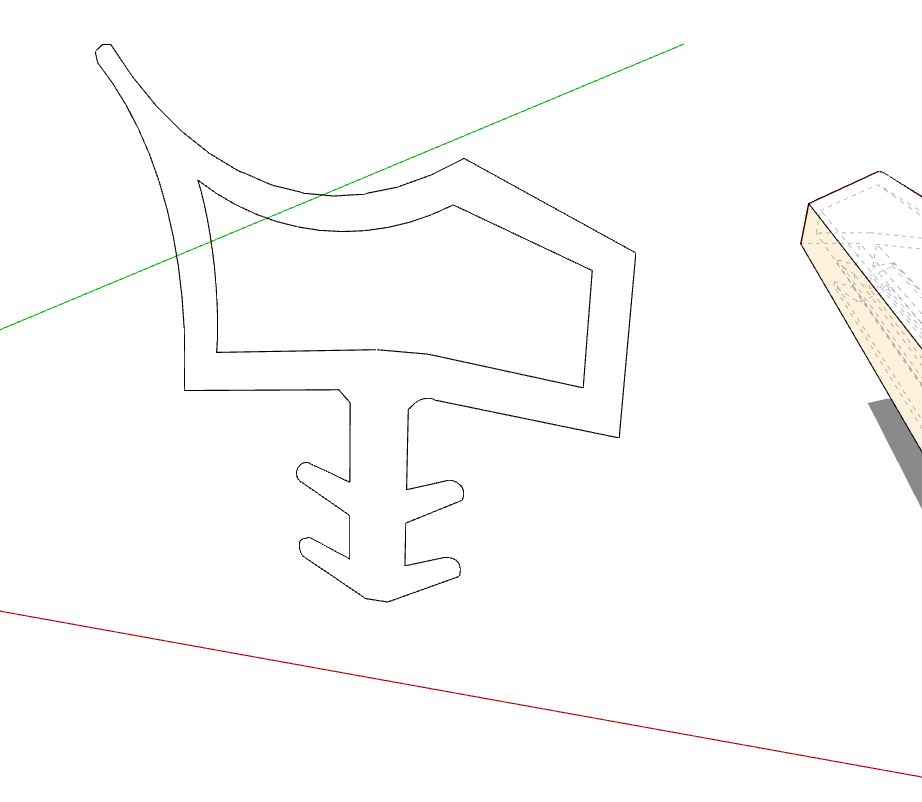

jetzt habe ich es mit den Bizere Kurven Plugin hinbekommen das Teil nachzuzeichnen. Ich kann es jetzt leider nicht "dücken" liegt das daran das die LInien eventuell nicht geschloßen sind? Nur mit bloßem AUge kann ich nichts erkennen.
