Lochblech schneiden? - imac63 - 28.10.2016
Hallo zusammen,
als Neuling beschäftige ich mit seit kurzem mit Sketchup und finde es insgesamt super.
Jetzt habe ich eine für mich unlösbare Sache, wo ich Hilfe brauche. Das Internet/Youtube geben das nicht preis... zumindest nicht für mich:
Ich habe mir ein Lochblech konstruiert (120*120mm, Lochabstand 15mm, Lochradius 5 mm, Stärke 3mm), das ich schräg abschneiden möchte, um es z.B. an rechtwinkliges Dreieck anzupassen. Das Dreieck ist jedes mal anders, z.B. (die Kantenlängen jeweils am rechten Winkel gemessen) 700mm x 950mm oder aber 1200mm x 530 mm usw. Die "kleine" Lochblechkomponente deshalb, weil sonst der Rechner zu lange braucht um das zu verarbeiten...
Ich ordne also mehrere Lochblechkomponenten nebeneinander an, sodass das Dreieck davor/dahinter überdeckt ist; jetzt will ich die Lochbleche, die über die Dreiecksform hinausragen entsprechend abschneiden. Das Ganze manuell zu machen ist eine Strafarbeit. Geht das irgendwie anders (ich hab in Youtube etwas über Gehrung sägen gesehen, aber bei Lochblech versagt die Methode, zumindest bei meinen vielen Versuchen.
Kann mir jemand hier weiterhelfen
imac63
RE: Lochblech schneiden? - mühlbauer - 28.10.2016
(28.10.2016 - 11:50)imac63 schrieb: ... weil sonst der Rechner zu lange braucht um das zu verarbeiten...
Soweit ich den Maßangaben folgen konnte kam das hier dabei heraus :
https://1drv.ms/u/s!AhY4t4UjuOcb1Tuln6bmzAbDshPA
An diesen 415 Kb beißt sich wohl kein Rechner die Zähne aus.
Was darüber hinaus vom Rechner verlangt wird, das haben weder ich noch er verstanden
RE: Lochblech schneiden? - cotty - 28.10.2016

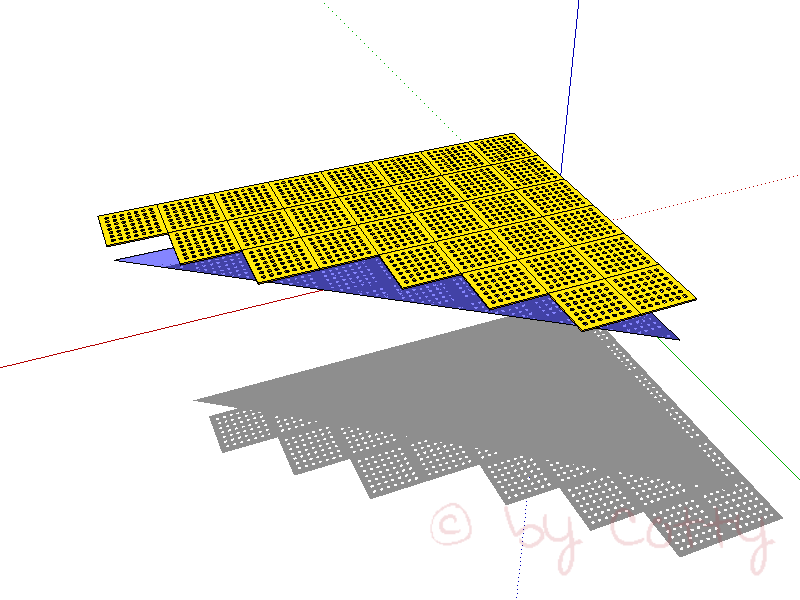

Ich nutze in diesem Fall das Plugin s4u slice (http://extensions.sketchup.com/en/content/s4u-slice, $) ...
(Klick für Animation)
Im Prinzip ist es auch mit dem normalen Verschneiden möglich, nur etwas mehr Arbeit.
Weitere nützliche Plugins in solchen Fällen: VisuHole, Zorro2, ...
RE: Lochblech schneiden? - mühlbauer - 29.10.2016
https://1drv.ms/u/s!AhY4t4UjuOcb1UMYl8cQ8MZrlhj5
Falls das Modell von cotty der Erwartung entspricht habe ich das mal auf die altherkömmliche Art nachempfunden.
Allerdings habe ich durchgehend über die ganze Fläche 15mm Lochabstand eingehalten. Selbstverständlich ließe sich diese seltsame Gruppierung von 8 mal 8 Löchern auch ebenso verwirklichen.
Wenn man die Blechstärke nachträglich durch extrudieren erzeugt, dann dauert das allerdings einige Minuten.
Wenn eine größere Zahl von Varianten gebraucht wird, dann möchte ich daran erinnern, das Sketchup einen aktuellen Mehrkern-Prozessor nicht auslastet und man durchaus schon eine neue Variante erstellen kann, während der PC noch beim ersten Modell an der Extrudierung arbeitet.
RE: Lochblech schneiden? - mühlbauer - 29.10.2016
https://1drv.ms/i/s!AhY4t4UjuOcb1UWDyYiVg395rTiU
Die Animation zeigt die herkömmliche Methode : Array über das Dreieck hinaus, Selektion des gewünschten Teiles und Löschen der quasi ins Leere kopierten Kreise.
Die Fläche muss dann nur noch extrudiert werden je nach gewünschter Blechstärke.
Die Methode funktioniert natürlich mit jedem beliebigen Grundriss und das Lochmuster kann ebenso variiert werden.
RE: Lochblech schneiden? - imac63 - 15.11.2016
Cotty, genau das habe ich gemeint, vielen Dank für Deinen Tipp!
